Descripción
¿Qué es la Purga Electrónica KAPTIV-CS-HP?
El KAPTIV-CS-HP de JORC, es una purga sin pérdida de aire para equipos e instalaciones de Aire Comprimido para presiones de hasta 50 BAR
¿Por qué elegir la KAPTIV-CS-HP?
El KAPTIV-CS-HP incorpora la fiable válvula de acción directa de JORC y sellos FPM para un amplio rango de temperaturas y aire agresivo, permitiendo su operación en aplicaciones de 0 a 50 bar.
Gracias a su diseño sólido y robusto con materiales resistente a ambiente agresivos, sumado a las 3 posibles conexiones de entrada, el KAPTIC-CS-HP es una solución altamente compacta con versatilidad de instalación y fiabilidad inigualables.
El KAPTIV-CS-HP cubre capacidades de compresor de hasta 100 m³/min y se instala principalmente en aplicaciones cómo compresores de alta presión
o colectares de máquinas envasadoras.
Ventajas
- Sin pérdida de aire durante el ciclo de descarga
- Sus tres conexiones de entrada permiten versatilidad en la instalación
- 1 modelo sólo cubre un compresor de hasta 100 m³/min
- Dispositivos o Equipos de hasta 50bar de presión de línea.
- Incorpora una función de alarma NA
- Permite un excelente drenaje de condensado gracias a un buen tamaño de orificio
- Una malla de acero inoxidable permite que grandes partículas no bloqueen el orificio
- La válvula permite un fácil, rápido y económico mantenimiento
Nueva Versión ‘Smart Guard D-Lux’
La KAPTIV-CSHP versión D-LUX incorpora un panel con segmentos led que permite la configuración del ciclo de alarma, señal de alarma y tiempo de drenaje de condensado cuándo el sensor detecta el máximo nivel.
Tres conexiones de entrada
permiten versatilidad
en la instalación
Gran filtro de aceroinoxidable integrado.
De fácil desmontaje para
un sencillo mantenimiento
Videos
Presentación | Purga Electrónica KAPTIV-CS
Purga Electrónica KAPTIV – CS
¿Qué es y por qué elegir la Purga Electrónica KAPTIV-CS?
El KAPTIV-CS de JORC, es una purga sin pérdida de aire para equipos e instalaciones de Aire Comprimido para presiones de hasta 16 BAR.
Por su precio competitivo, sus bajos costos de almacenamiento y su ahorro de aire y energía, el KAPTIV-CS se considera una purga muy económica. Es fácil de instalar y mantener, además tiene un filtro integrado que protege la válvula de las partículas grandes.
Especificaciones
- Max. capacidad compresor 100m³/min
- Min./max. presión del sistema 0 bar / 16 bar
- Típo de la válvula 2/2 vías, acción directa
- Orificio de la válvula 4.0 mm
- Sellos de la válvula FPM (vitón)
- Conexión de la entrada 1/2″ (BSP)
- Conexión de la salida 1/4″ (BSP)
- Altura de la entrada superior 11 cm
- Altura de entradas laterales 7,5 y 1,5 cm
- Min. temperatura ambiental 1°C
- Máx. temperatura ambiente 50°C
- Voltaje 230VAC
- Conector DIN 43650-B
- Kit de mantenimiento Sí
- Botón de testeo Sí
- Protección ambiental IP65 (NEMA 4)
- Material del cuerpo Aluminio resistente a la corrosión
- Filtro integrado Sí
- Alarma Sí, dos tipos A1 y A2
A1: Contactos normalmente abiertos, cerrados cuando en la fase de alarma. Luz en el drenaje cuando esté en funcionamiento y ON en el modo de alarma.
A2: Contactos normalmente cerrados, se abren cuando están en fase de alarma. Luz en el desagüe está en ON cuando está en funcionamiento y cuando se encuentre en modo de alarma.

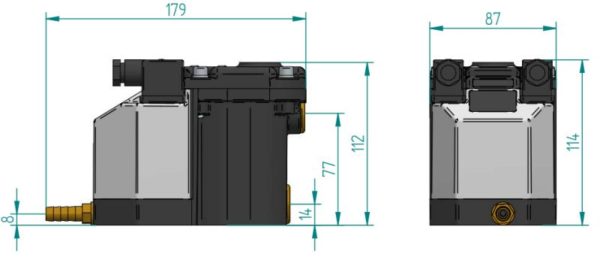

Dimensiones
Purga Electrónica KAPTIV-CS-HP-500
¿Qué es y por qué elegir la Purga KAPTIV-CS-HP-500?
El Purga electrónica KAPTIV-CS-HP-500 de JORC, es una purga sin pérdida de aire para equipos e instalaciones de Aire Comprimido para presiones de hasta 500 BAR.
Esta purga se puede instalar en todos los componentes de un sistema de aire comprimido hasta 100 m3/min. independientemente de su tamaño y zona climática – un modelo para todo. Se suministra con un soporte de montaje como estándar.
Especificaciones
- Max. capacidad compresor 100m³/min
- Min./max. presión del sistema 0 bar / 500 bar
- Típo de la válvula 2/2 vías, acción directa
- Orificio de la válvula 1.0 mm
- Sellos de la válvula PCTFE
- Conexión de la entrada 1/2″ (BSP o NPT)
- Conexión de la salida 1/4″ (BSP o NPT)
- Altura de la entrada superior 10 cm
- Min. temperatura ambiental 1°C
- Máx. temperatura ambiente 50°C
- Voltaje 230VAC
- Conector DIN 43650-B
- Kit de mantenimiento Sí
- Botón de testeo Sí
- Protección ambiental IP65 (NEMA 4)
- Material del cuerpo Aluminio resistente a la corrosión
- Filtro integrado Sí
- Alarma Sí, dos tipos A1 y A2
A1: Contactos normalmente abiertos, cerrados cuando en la fase de alarma. Luz en el drenaje cuando esté en funcionamiento y ON en el modo de alarma.
A2: Contactos normalmente cerrados, se abren cuando están en fase de alarma. Luz en el desagüe está en ON cuando está en funcionamiento y cuando se encuentre en modo de alarma.
Dimensiones
