Purga motorizada con válvula de bola para la descarga automática de condensados altamente contaminados a presiones de hasta 40 bar.

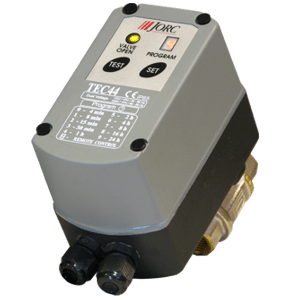

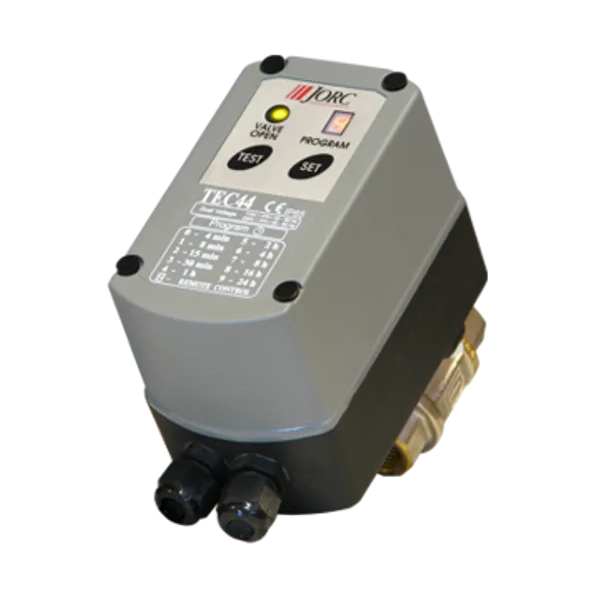

La TEC-44 es una purga motorizada con válvula esférica o de bola, diseñada para eliminar automáticamente el condensado acumulado en sistemas de aire comprimido.
A diferencia de las purgas que utilizan orificios de descarga pequeños, la TEC-44 incorpora una válvula de bola motorizada con un amplio paso de descarga de 12mm. Su mecanismo de rotación permite evacuar condensados con una elevada carga de contaminantes, como óxido, incrustaciones y otros residuos que pueden provocar obstrucciones en purgas convencionales.
Está diseñada para aplicaciones exigentes, con presiones de trabajo de hasta 40 bar, y puede instalarse en secadores por adsorción, depósitos, recipientes y secadores frigoríficos.
La TEC-44 es una solución especialmente indicada para instalaciones donde la contaminación del condensado dificulta el funcionamiento de otras purgas.

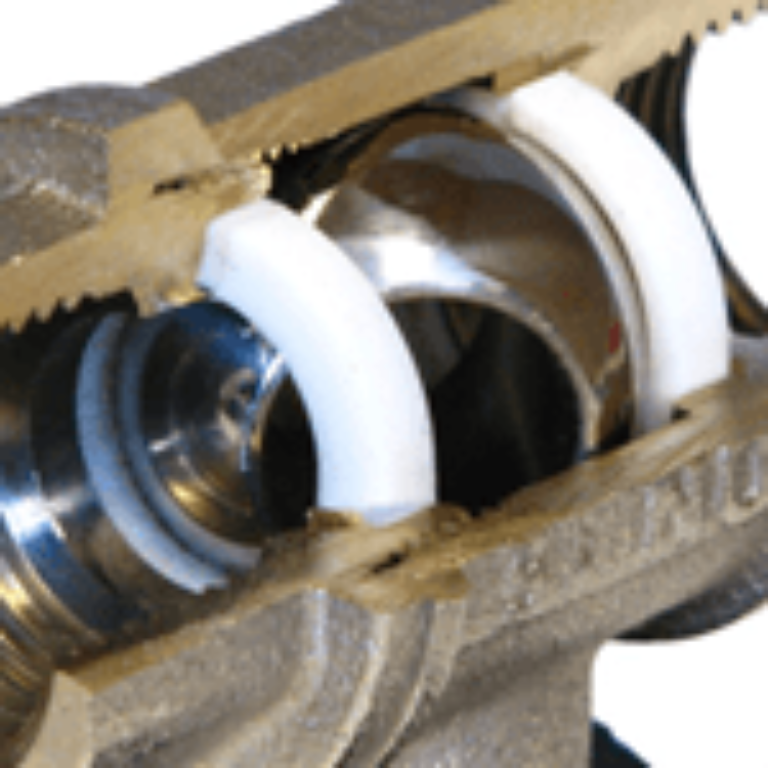

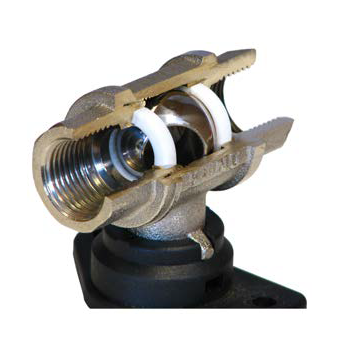

Válvula esférica de acero inoxidable le otorga un poder aplastante
El aire comprimido contiene humedad y puede transportar partículas y aceite. A medida que el aire se enfría, la humedad se transforma en condensado que puede acumularse en depósitos, filtros, secadores y otros puntos del sistema.
Si no se elimina correctamente, el condensado puede favorecer la corrosión, afectar componentes neumáticos, reducir la vida útil de los equipos y generar problemas de mantenimiento y calidad.
La TEC-44 utiliza una válvula de bola accionada por un motor eléctrico, cuyo funcionamiento está controlado por un temporizador.
El temporizador permite establecer los intervalos y la duración de las descargas. Cuando se activa el ciclo, el motor hace girar la válvula de bola y abre el paso para evacuar el condensado.
Su gran orificio de descarga de 12mm y la rotación de la válvula permiten el paso de condensados con óxido, incrustaciones y otros contaminantes, reduciendo el riesgo de obstrucción.
Una vez finalizada la descarga, la válvula vuelve a cerrarse y el sistema espera hasta el siguiente ciclo programado.

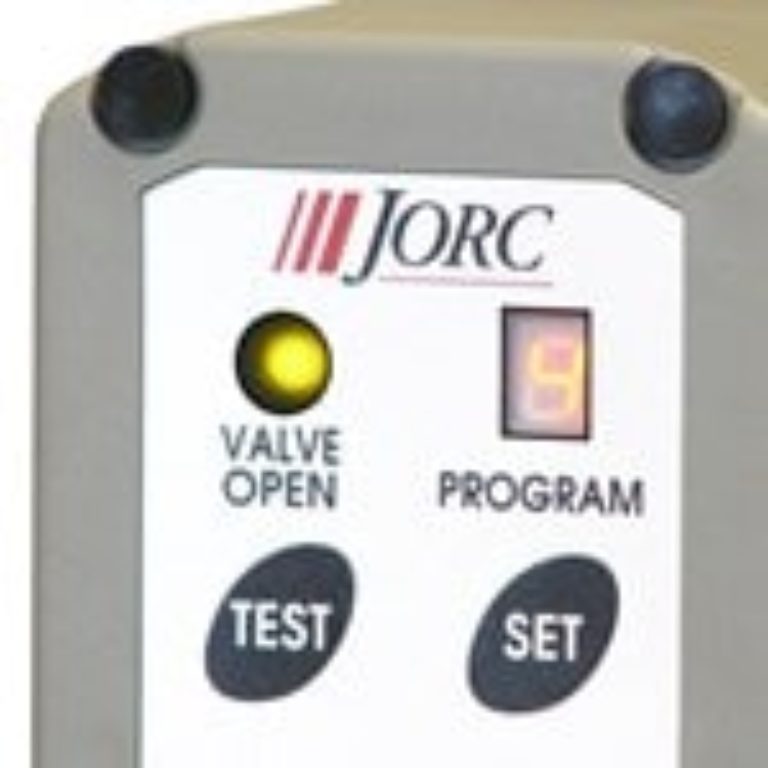

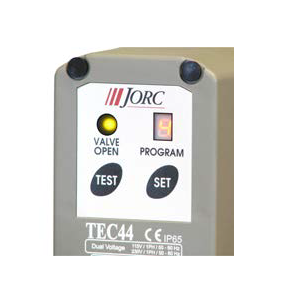

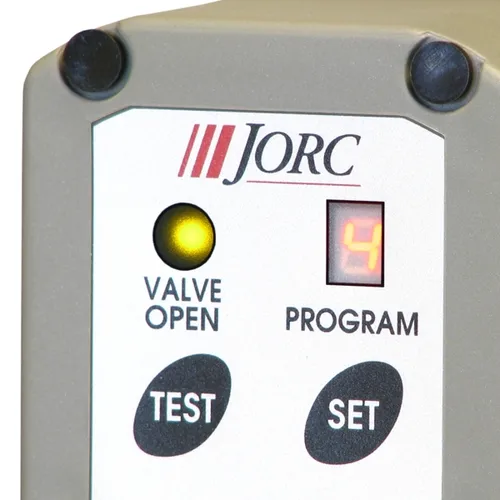

Indicadores LED muestran el modo de trabajo.
La TEC-44 está diseñada para el drenaje automático de condensados en instalaciones donde existe una alta concentración de contaminantes o donde las condiciones de operación pueden dificultar la descarga mediante purgas convencionales.
Aplicaciones habituales:
Es especialmente adecuada para aplicaciones de alta presión y para instalaciones donde el riesgo de obstrucción de la purga es un factor importante.
La TEC-44 está diseñada para aplicaciones en las que la contaminación del condensado y el riesgo de obstrucción representan un desafío para el drenaje automático.
Su válvula de bola motorizada, combinada con un amplio paso de descarga, permite evacuar condensados con óxido, incrustaciones y otros residuos. Además, su capacidad para trabajar a presiones de hasta 40 bar la convierte en una alternativa para instalaciones exigentes.
Cuando una purga convencional no resulta adecuada por la contaminación del condensado o las condiciones de presión, la TEC-44 ofrece una solución específicamente desarrollada para esas condiciones.

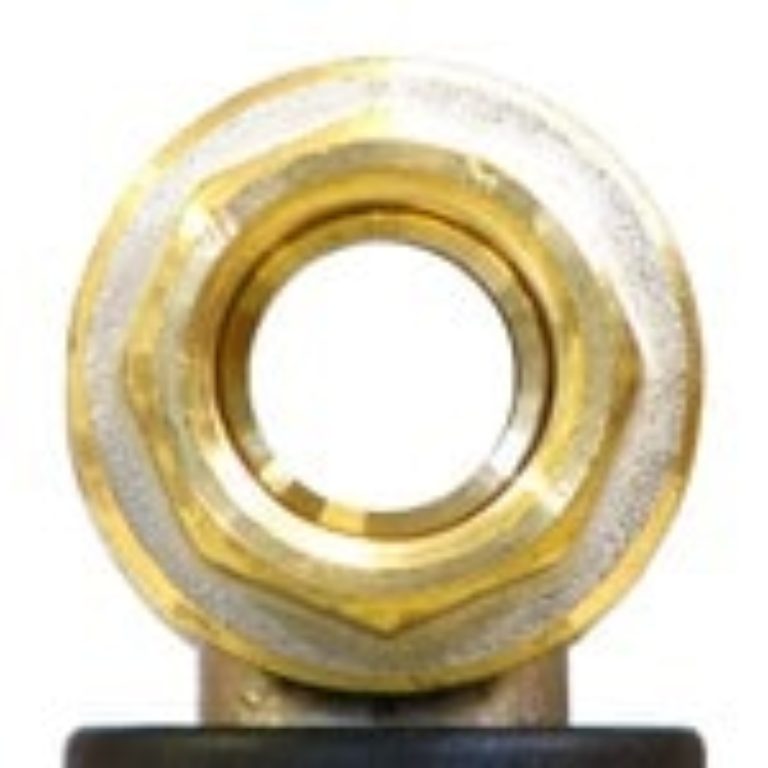

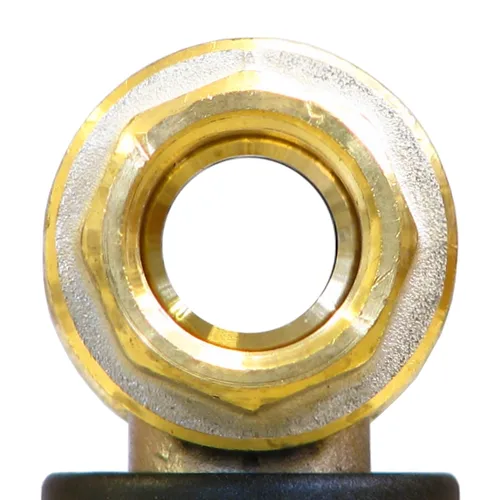

Orificio de la válvula de 12mm, volviéndola una purga que no se puede bloquear.
| Especificación | TEC-44 |
|---|---|
| Tipo de purga | Temporizada, con válvula esférica motorizada |
| Presión de trabajo | 0–40 bar |
| Alimentación eléctrica | 24 VDC, 115 VAC o 230 VAC |
| Temperatura del medio | 1–60 °C |
| Temperatura ambiente | 1–55 °C |
| Tiempo de apertura (ON) | 7 s–15 min |
| Intervalo entre descargas (OFF) | 4 min–24 h |
| Tipo de válvula | Válvula esférica motorizada |
| Diámetro del paso | 12 mm |
| Conexiones de entrada/salida | 1/2" BSP/NPT |
| Material del cuerpo | Latón niquelado |
| Material de la bola | Acero inoxidable |
| Material de los sellos | FPM / PTFE |
| Grado de protección | IP65 |
La TEC-44 está diseñada para descargar condensados altamente contaminados, que pueden contener óxido, incrustaciones y otros residuos sólidos. Su diseño permite trabajar en aplicaciones donde las purgas convencionales pueden presentar problemas de obstrucción.
La TEC-44 utiliza una válvula de bola motorizada con un amplio paso de descarga. La rotación de la bola permite evacuar condensados con partículas y residuos que pueden obstruir purgas con orificios de menor diámetro.
La TEC-44 está diseñada para aplicaciones con presiones de hasta 40 bar. La presión admisible debe verificarse según la configuración y las especificaciones del modelo seleccionado.
Puede utilizarse en secadores por adsorción o delicuescentes, secadores frigoríficos, depósitos de aire comprimido, tanques y recipientes presurizados, especialmente cuando el condensado presenta un alto nivel de contaminación.
La descarga se controla mediante un temporizador que acciona el motor eléctrico de la válvula de bola. El temporizador define los intervalos entre descargas y el tiempo de apertura. Al comenzar el ciclo, la válvula abre el paso para evacuar el condensado y luego vuelve a cerrarse.
Sí. Al contar con una válvula de bola accionada por un motor eléctrico y un temporizador, necesita alimentación eléctrica. Las opciones de tensión dependen de la configuración del equipo.
La TEC-44 es especialmente adecuada cuando el condensado contiene óxido, incrustaciones u otros contaminantes que pueden obstruir una purga convencional, o cuando la aplicación requiere trabajar a presiones de hasta 40 bar. Su válvula de bola motorizada y su amplio paso de descarga están diseñados para estas condiciones exigentes.
Video con información completa sobre la purga temporizada motorizada TEC-44
