Descripción

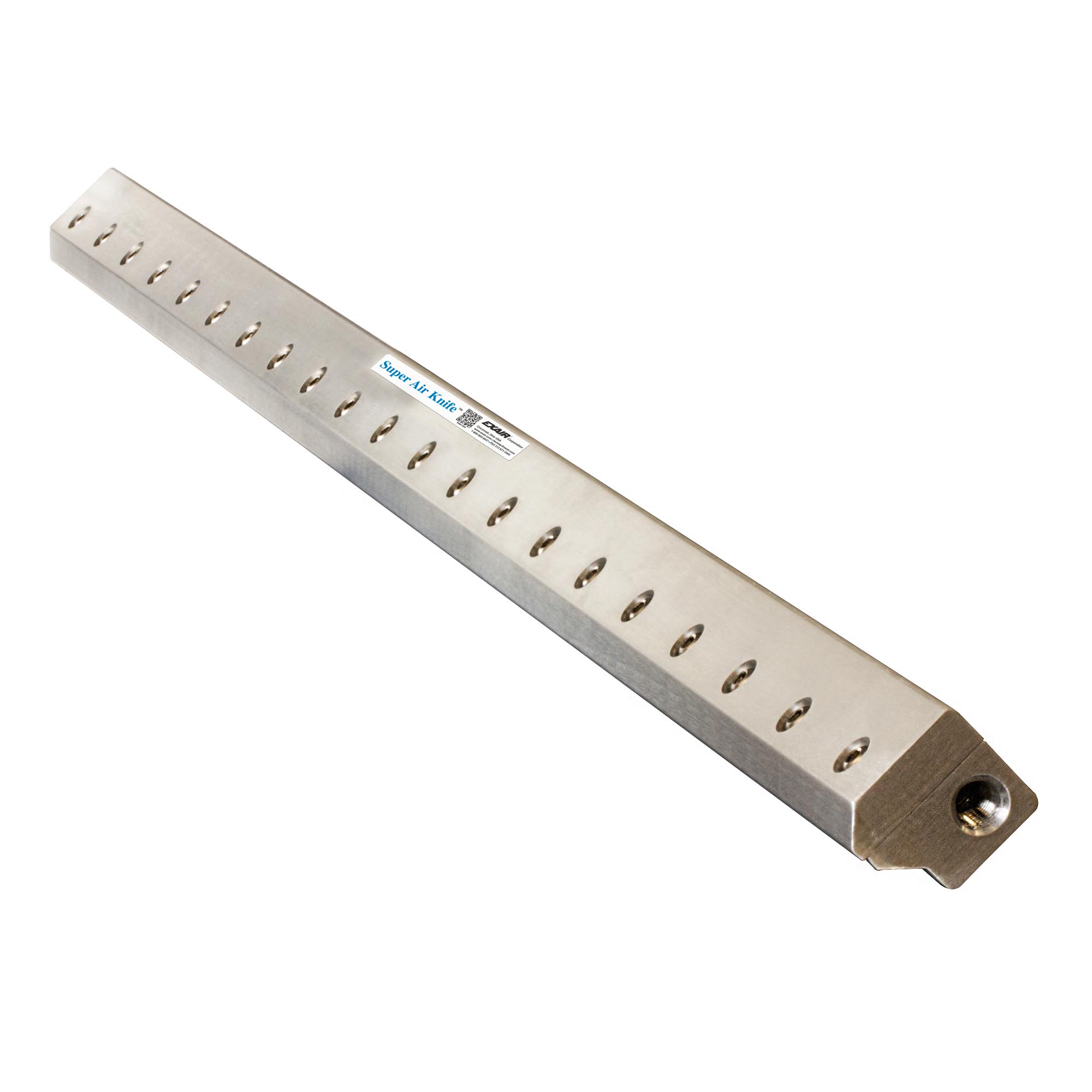

¿Qué es la Súper Cortina de Aire Longitudinal de EXAIR?
Las Súper Cortinas de EXAIR son Eficientes cortinas de aire diseñadas para reducir drásticamente el consumo de Energía y los Niveles Ruido en comparación con otros sistemas de soplado tradicionales o caseros. Proveen la forma más eficiente de Soplar, Secar, Limpiar y Enfriar partes, cintas, transportadores, superficies planas, etc., dado que entregan un flujo laminar, uniforme y potente a lo largo de toda su longitud. Por su performance de amplificación de 40:1, es adecuada para una amplia variedad de aplicaciones industriales.
Ruidosos sopladores convencionales quedan obsoletos cuando son reemplazados por este sistema novedoso y de compacto diseño. Aún para elevadas presiones, desde 5.5 bar, el nivel de sonido es sorprendentemente bajo: solo 69 dBA. Las Cortinas Cumple con los requerimintos OSHA y no posee partes móviles, lo que hace una aplicación libre de mantenimiento.
Por qué elegir la Súper Cortina de Aire Circular de EXAIR?
Previo al desarrollo de esta Cortina, la única manera de secar, limpiar y enfriar formas extruidas era mediante aros con picos de aire internos; pero el alto consumo de aire y el ruido provocado por los mismos, producían un flujo irregular y con pobres resultados.
La Súper Cortina de Aire Circular, provee un caudal de aire de alto volumen y elevada velocidad, el cual es expulsado uniformemente a través de los 360º de su diámetro interior. La velocidad puede ser variada desde una ráfaga hasta una brisa. Asimismo, el consumo de Aire Comprimido y el nivel de Ruido, son reducidos, aumentando así también la Seguridad para el usuario y el entorno.
Ventajas

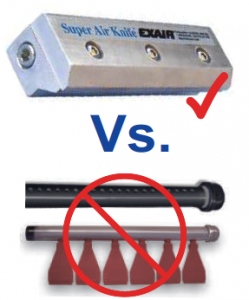

Comparadas con Sopladores Tradicionales / Caseros
- Uso inteligente del Aire Comprimido
- Reducción de Costos Energéticos
- Reducción de Niveles de Ruido
- Eliminación de Presiones Peligrosas
- Eliminación de Tiempos de Mantenimiento
- Rápida Instalación y puesta en marcha
Características
- Reemplazo de Sopladores Ineficientes
- Silenciosas, Robustas y Compactas
- Amplificación de Aire de 40:1
- Flujo Uniforme en toda su longitud
- Caudal y Fuerza variables
- Sin Partes en Movimiento
- Sin Mantenimiento
- Alimentación de Aire en ambos extremos
- Fácil y Rápida Instalación
Aplicaciones
- Limpieza de transportadores

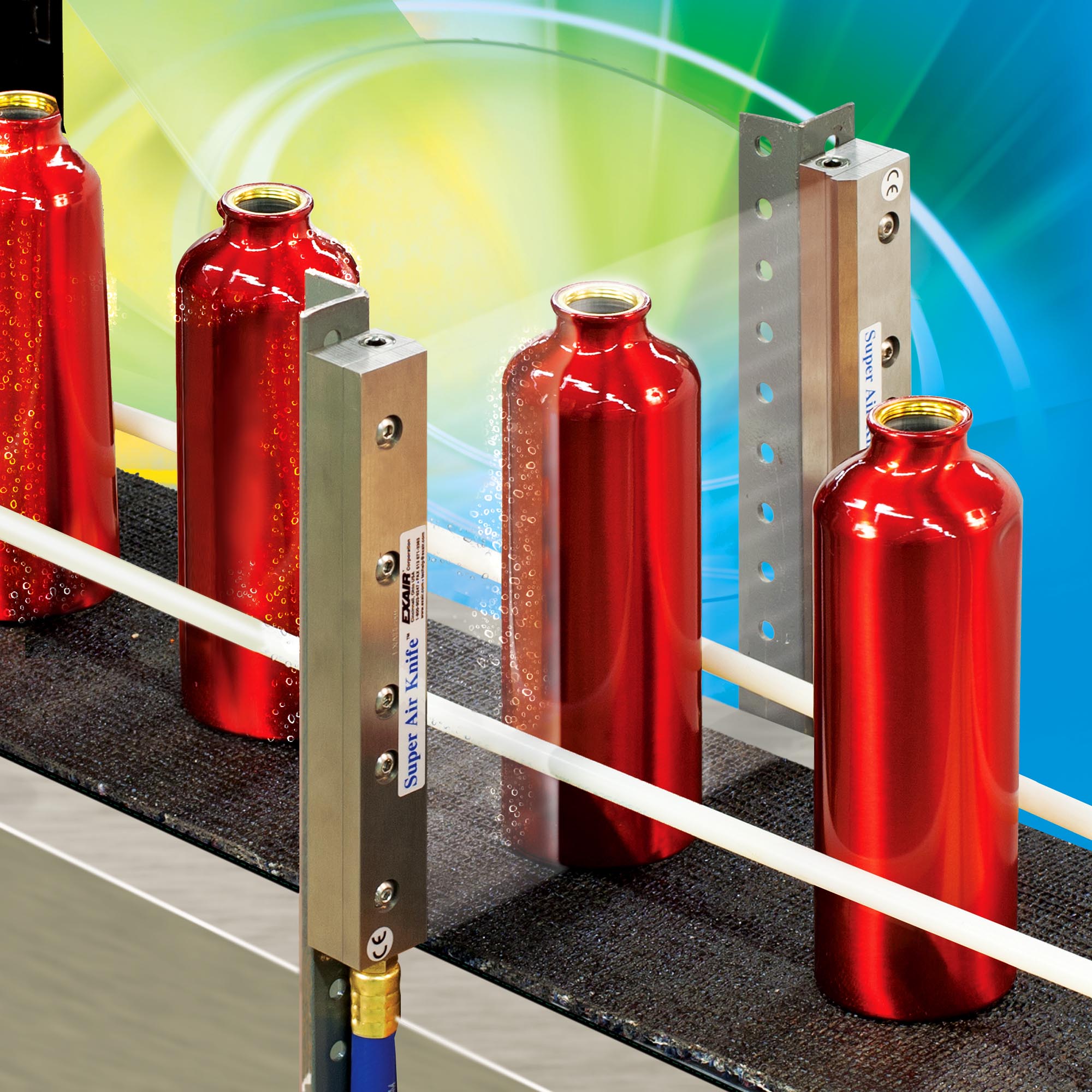

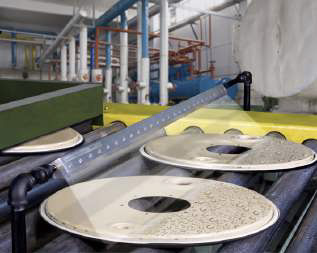

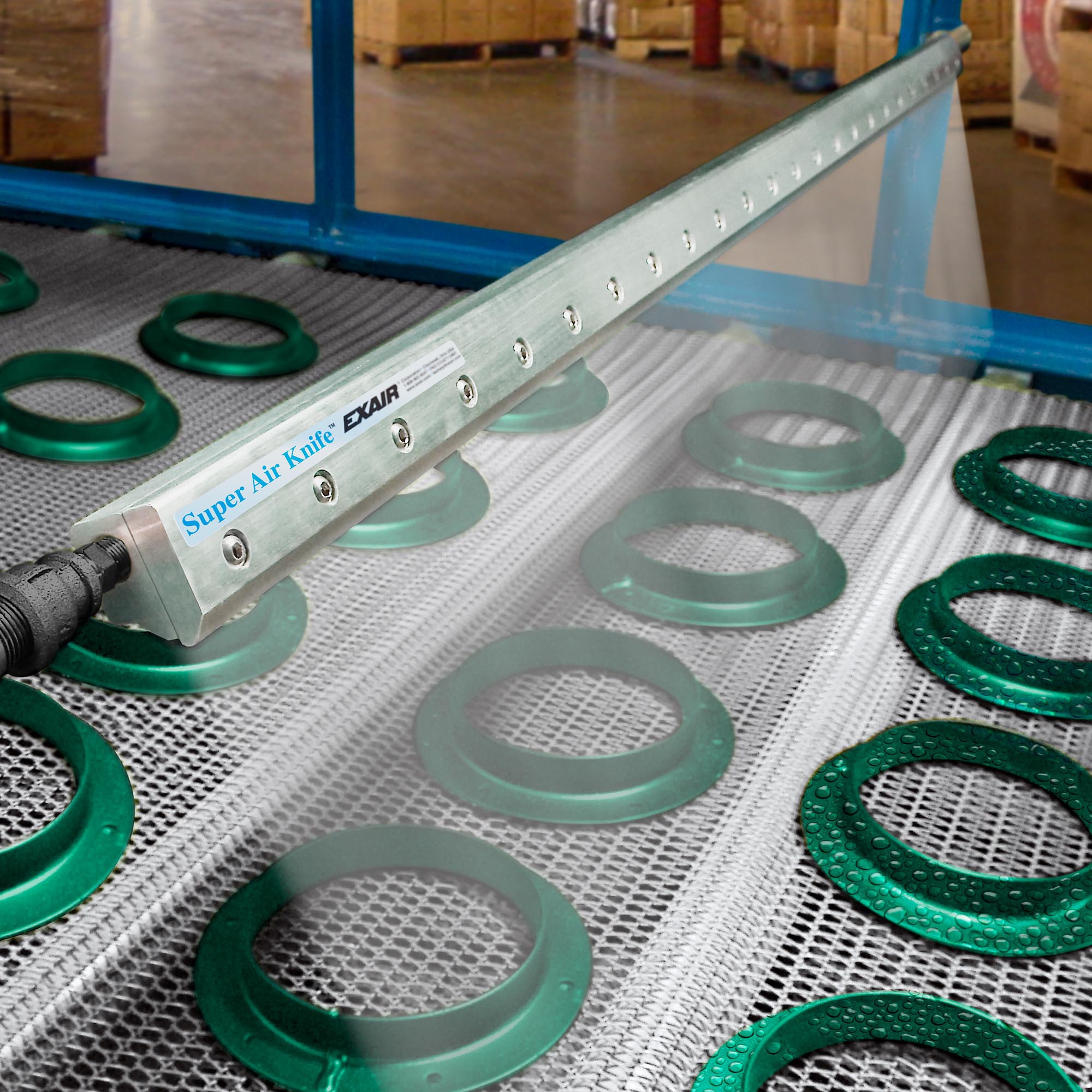

- Secado de piezas después del lavado
- Enfriamiento de piezas o componentes
- Secado o Limpieza de cintas
- Separación de areas (virtual)
- Soplado en el prepintado
- Limpieza interna de molinos

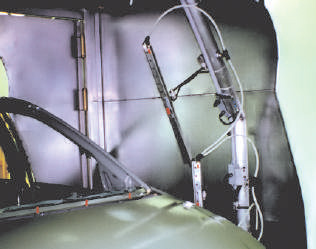

Una Súper Cortina de Aire de 36” seca una carrocería antes del proceso de pintado

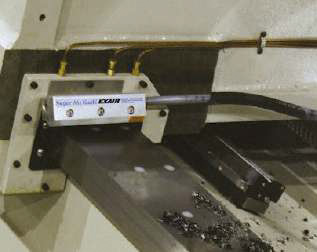

Eliminación de las virutas en cintas, rieles y elementos de máquina con el objetivo de evitar el desgaste prematuro de las mismas

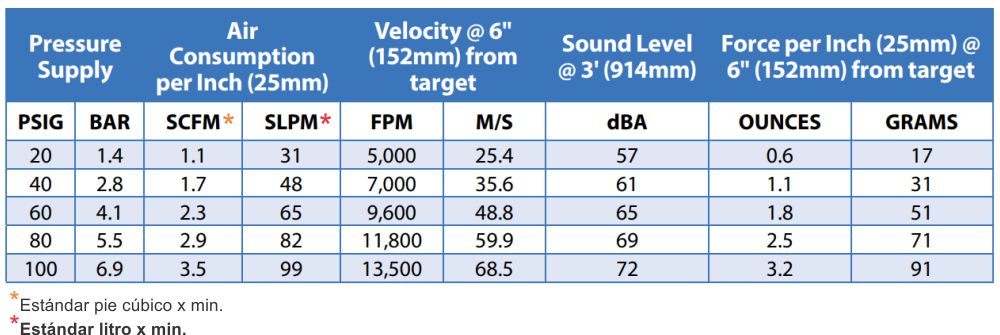

Tabla de Desempeño de las Súper Cortinas de Aire
Valores tomados en base a una Cortina de Aire de 305mm (12″) y con una lámina de flujo de 0,05mm (0,002″).
Tabla de Desempeño de Flautas Perforadas
Videos
Súper Cortinas de Aire EXAIR – Vista Rápida
Cortinas de Aire Longitudinales EXAIR
Cómo cambiar una lámina en una Súper Cortina de Aire Longitudinal
Utilizando el Sistema Universal para Montado de Cortinas de Aire
Súper Cortinas de Aire en Aplicación de Secado
¿Cómo funciona la Súper Cortina de Aire?

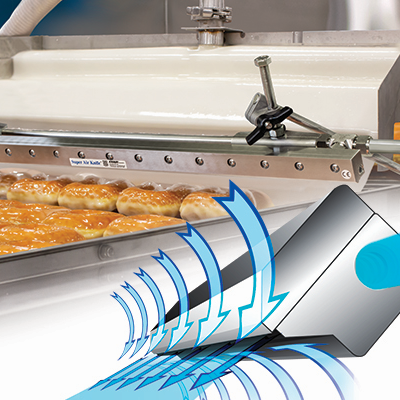

El Aire Comprimido ingresa a través de la entrada (1) de la Súper Cortinas de Aire a una cámara de distribución. Este caudal es direccionado a un preciso orificio ranurado. Cuando este flujo primario abandona la ranura (2), el mismo sigue una superficie plana que dirige la corriente de aire en una linea perfectamente recta. Esto crea una lámina uniforme de aire a través de toda la longitud de la Cortina. La velocidad es minimizada mientras que la fuerza es maximizada por el aire del entorno (3) el cual es arrastrado hacia la corriente primaria con un incremento de 40:1. El resultado es un flujo laminar constante definido y una potente fuerza de impacto.
Longitudes disponibles:
Las Cortinas Longitudinales de EXAIR se encuentran disponibles en dieciséis largos estándares: 3”, 6”, 9”, 12”, 18”, 24”, 30”, 36”, 42”, 48”, 54”, 60”, 72”, 84”, 96” y 108”.
*Recuerde que ahora también puede unir dos Cortinas EXAIR con el Kit de Acoplamiento. (Más info abajo)
Materiales y Temperaturas de Operación Máxima Disponibles:
- Cortinas de Aluminio: 82°C
- Cortinas de PVDF: 135°C
- Cortinas de Acero Inoxidable 303: 427°C
- Cortinas de Acero Inoxidable 316: 427°C
Accesorios
- Sistema de Montaje Universal para Cortinas de Aire Longitudinales
El Sistema de Montaje, Modelo 9060, provee un posicionamiento seguro y flexible para cualquiera de las Cortinas de Aire. Con éste, las mismas pueden ser fácil y rápidamente orientadas para mejorar su efectividad. Este sistema puede ser montado tanto en la parte superior como en la zona inferior de la mayoría de las Cortinas de Aire.
- Kit de Láminas para Variación de Fuerza y Caudal
Las Cortinas vienen con una lámina de 0,05mm instalada, la cual es adecuada para la mayoría de las aplicaciones. Existen sin embargo, casos en los cuales son requeridas mayores fuerzas y caudales. Para esto, existe el Kit de Láminas (opcional). El mismo comprende tres láminas de 0,03mm, 0,08mm y 0,1mm.
- Kit de Conexionado
Estos Kits son muy útiles para la instalación de Cortinas de longitudes mayores a 24” debido a que las mismas cuentan con múltiples entradas de Aire Comprimido. Mangueras de poliuretano y tuberías de acero inoxidable se encuentran también disponibles.
- Kit de Soporte de Acoplamiento
El Kit para Soporte de Acoplamiento es muy útil en casos donde se requieran unir dos Cortinas Longitudinales. El mismo está disponible en Aluminio, Acero inox.303 y Acero inox. 316.
- Control Electrónico de Caudal (EFC – Electronic Flow Control)
Este elemento opcional permite Optimizar al máximo el consumo de Aire Comprimido ya que corta el flujo del mismo cuando no hay piezas presentes para el soplado.
Otros Modelos de Cortinas Longitudinales
Cortinas de Aire Estándar
Cortinas de Aire Full Flow
¿Cómo funcionan?
El Aire Comprimido ingresa a través de la entrada (1) hacia una cámara de distribución.
El caudal es direccionado hacia el orificio ranurado (2). El flujo del aire primario se adhiere al perfil de la Cuchilla (3) y por efecto Coanda (a 90º) lo dirige hacia la parte inferior de ésta. Este flujo primario arrastra el aire del entorno (4) amplificando el caudal total para un incremento de 30:1.
