Potentes y Silenciosas Cortinas de Aire, Reducen Drásticamente los Consumos de Energía
Ideales: Soplado, Secado, Limpieza y Enfriamiento de Tubos, Mangueras, Caños, Cables y Perfiles

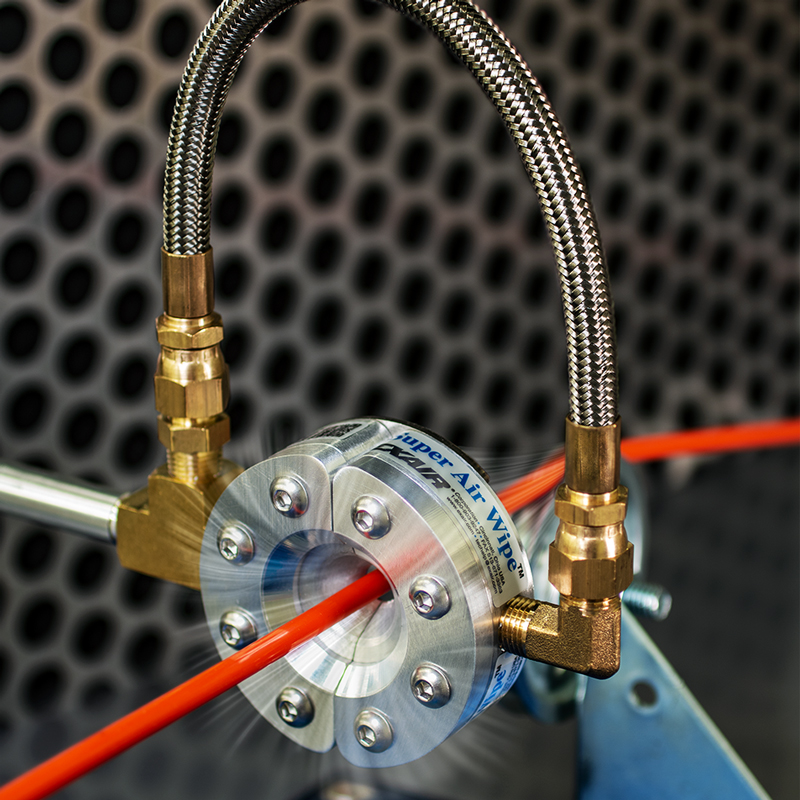

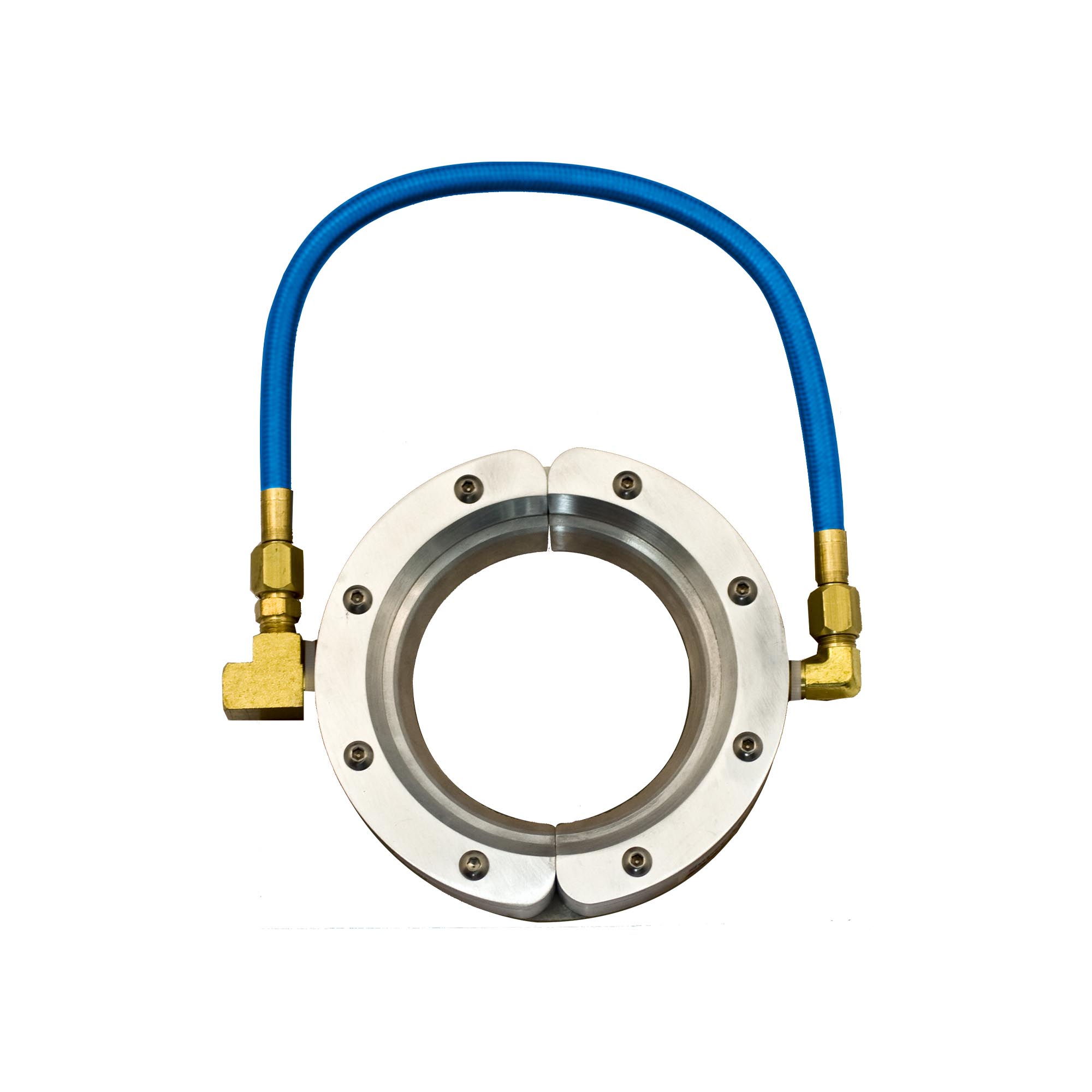

La Cortina de Aire Circular o Cuchilla de Aire Circular de EXAIR es un producto diseñado para generar un flujo de aire uniforme en 360° alrededor de tubos, mangueras, cables, caños, perfiles y otras formas extruidas.

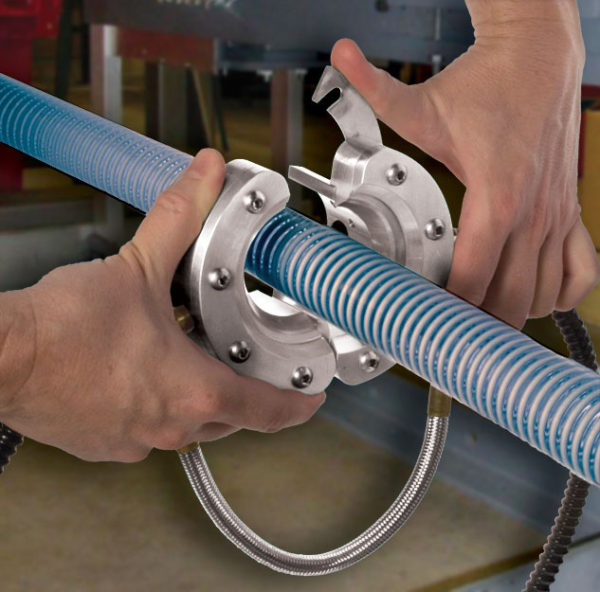

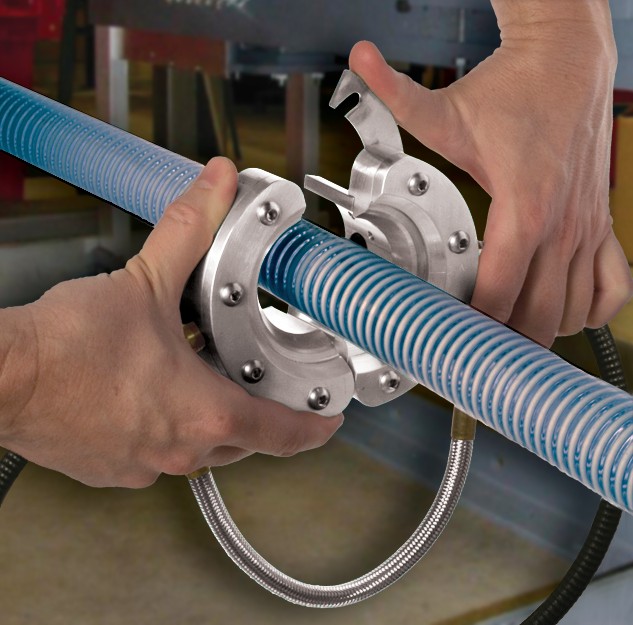

Su diseño dividido permite instalarla fácilmente alrededor del material en movimiento, sin necesidad de enhebrarlo ni detener el proceso.

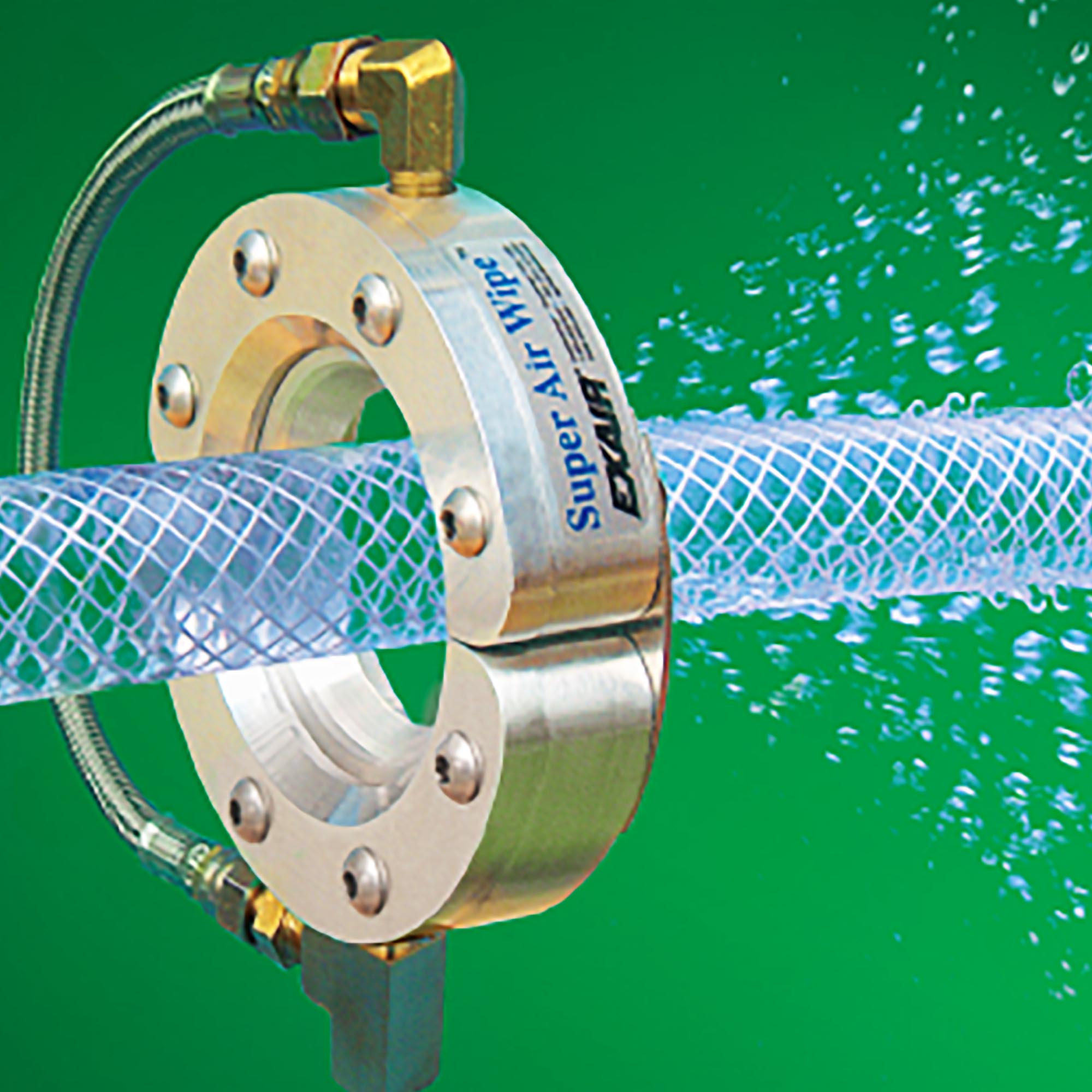

El Aire Comprimido ingresa a la Cortina y es acelerado a través de una pequeña abertura anular. Mediante el efecto Coanda, el flujo de aire se adhiere a la superficie de la Cortina y genera un anillo de aire de alta velocidad que rodea completamente el material, permitiendo secarlo, limpiarlo, enfriarlo o remover líquidos y contaminantes de manera uniforme.
Las Cortinas de Aire Circulares EXAIR están disponibles en versiones Súper y Estándar, para adaptarse a diferentes condiciones de trabajo y requerimientos de la aplicación.
Su diseño divisible en dos partes, facilita la instalación al evitar tener partes roscadas.

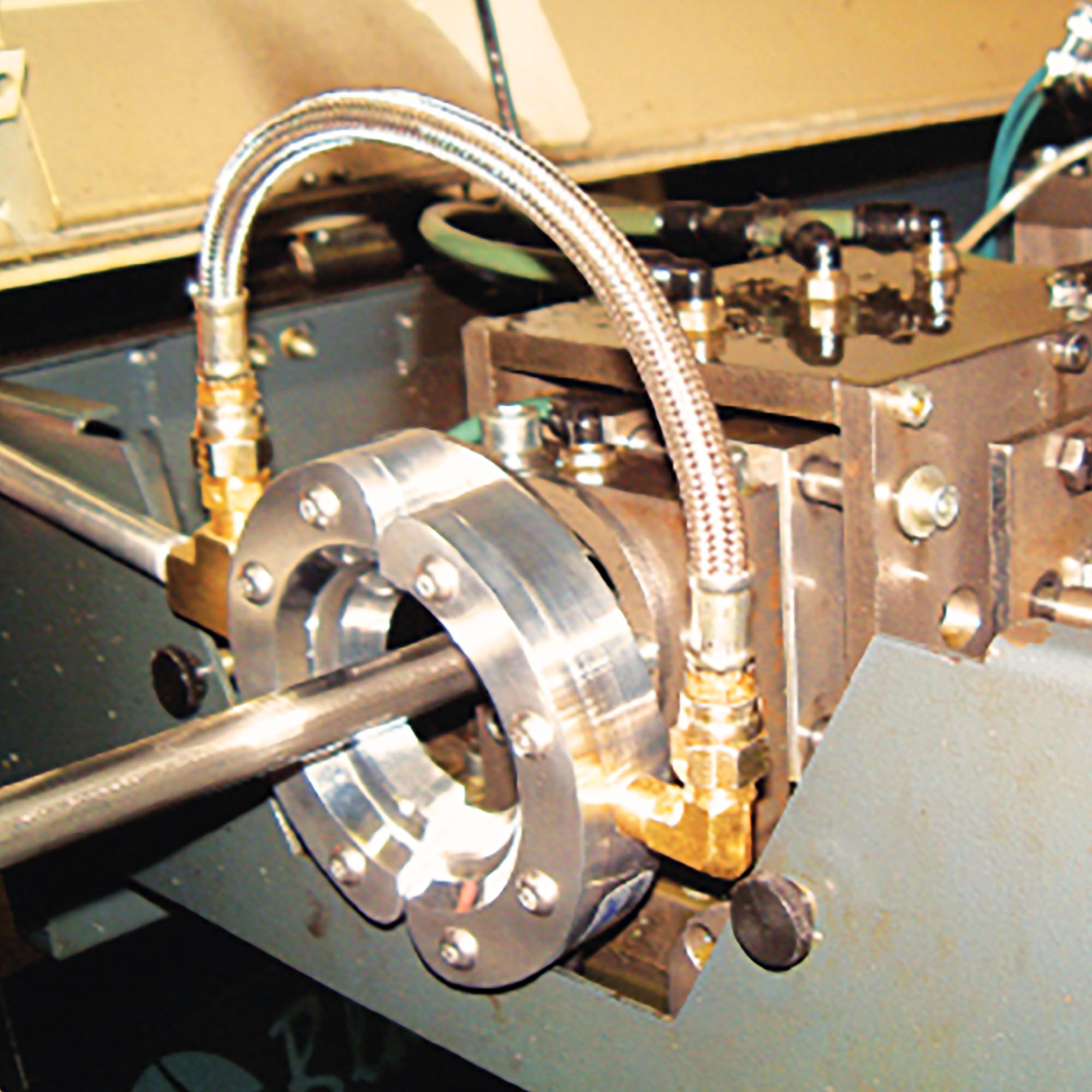

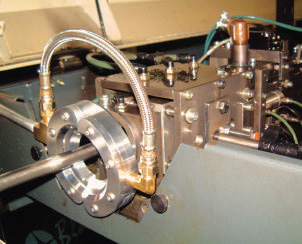

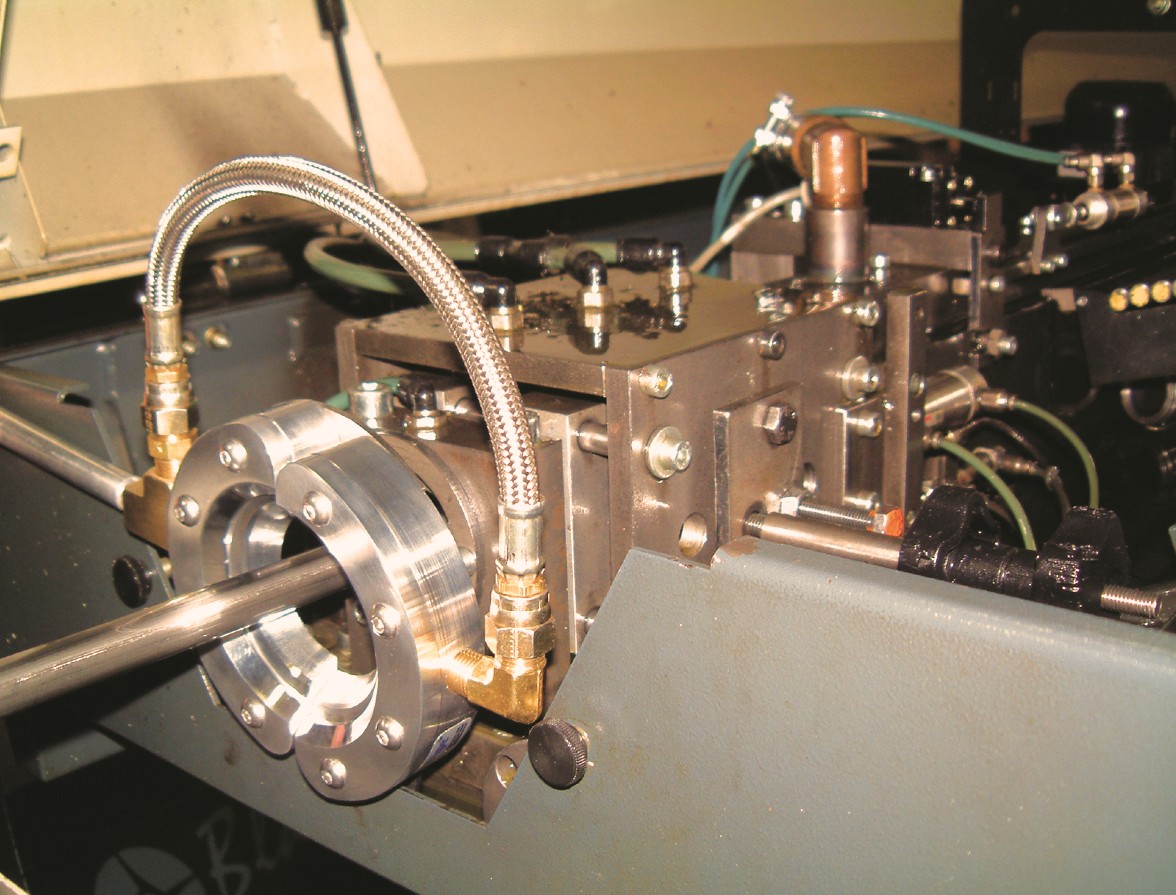

Una Cuchilla elimina la posibilidad de humo durante un proceso mecánico, limpiando el aceite hidráulico de la barra, mientras ésta ingresa en el chuck.
Las Cortinas de Aire Circulares permiten reemplazar soluciones tradicionales basadas en múltiples boquillas distribuidas alrededor del producto. Estas configuraciones suelen generar mayor consumo de Aire Comprimido, niveles elevados de ruido y una distribución irregular del flujo.
La Cortina de Aire Circular EXAIR genera un flujo de aire de alto volumen y elevada velocidad, expulsado uniformemente a través de los 360° de su diámetro interior. El flujo se adhiere a la superficie del material, permitiendo obtener un soplado uniforme en todo su perímetro.
La fuerza puede regularse desde una ráfaga de alta intensidad hasta un flujo suave, adaptándose a los requerimientos de cada aplicación. Al mismo tiempo, su diseño permite trabajar con bajo consumo de Aire Comprimido y niveles reducidos de ruido, contribuyendo a mejorar la eficiencia y la seguridad del proceso.

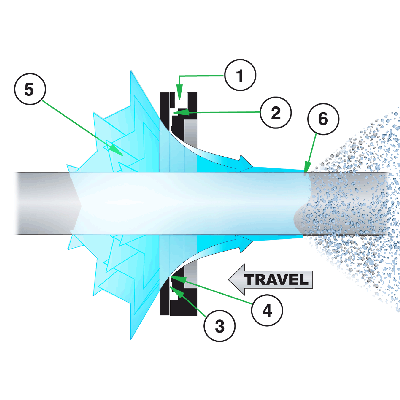

El Aire Comprimido ingresa por la entrada (1) de la Cortina Circular hacia la cámara anular (2). Allí, el aire pasa a través de una pequeña abertura anular o ranura (3) a alta velocidad. Este flujo de aire primario, por efecto Coanda, copia el ángulo de la pared de la Cortina con dirección hacia el material (4). Esto genera una zona de baja presión en el centro (5), que incorpora un gran volumen de aire ambiente al flujo primario. Al salir de la Cortina, el flujo combinado forma un anillo cónico de aire de 360° que se adhiere a la superficie del material que atraviesa la Cortina (6). De esta manera, se obtiene un flujo de aire de alta velocidad que rodea y limpia, seca o enfría uniformemente toda la superficie del material.
En los modelos de hasta 4″ (102 mm), la alimentación de ambas mitades puede conectarse mediante la manguera suministrada. Los modelos de 9″ (229 mm) y mayores cuentan con dos entradas por mitad para mantener un flujo uniforme.

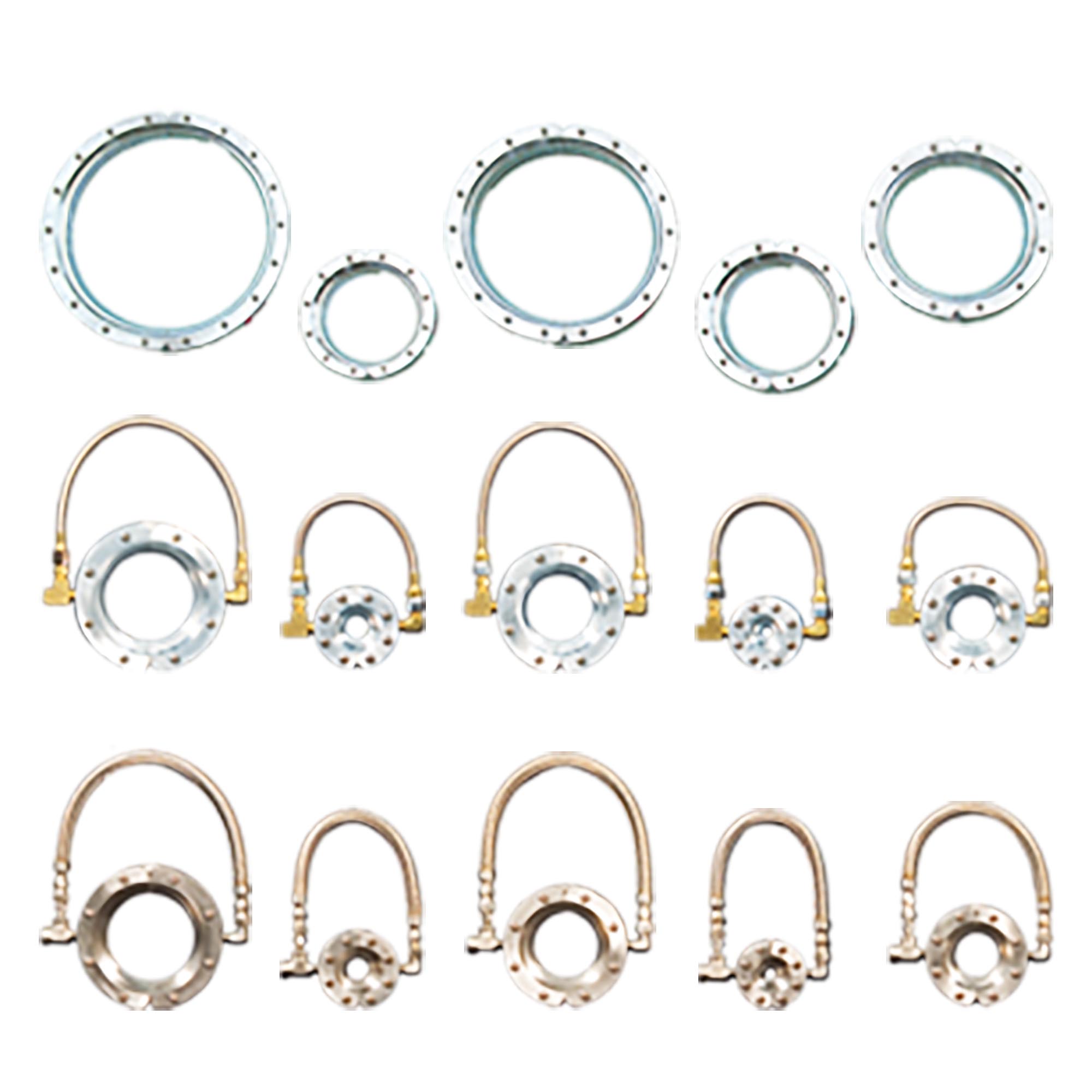

La Súper Cortina de Aire Circular está diseñada para aplicaciones que requieren mayor resistencia, temperaturas elevadas o ambientes exigentes.

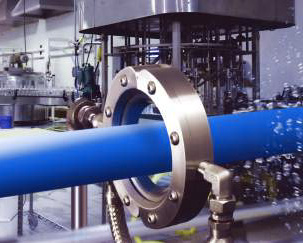

Está disponible en aluminio o acero inoxidable, con tornillos y láminas de acero inoxidable. Los modelos de acero inoxidable son especialmente adecuados para ambientes corrosivos y aplicaciones de las industrias alimenticia y farmacéutica.
Temperatura máxima: 204 °C en aluminio
Temperatura máxima: 427 °C en acero inoxidable
Manguera trenzada de acero inoxidable incluida hasta 4″ (102 mm)
Tornillos y láminas de acero inoxidable

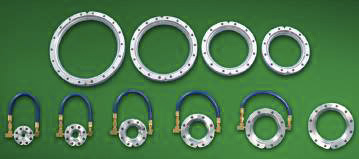

Diámetros de 3/8″ a 11″ (10 a 279 mm)

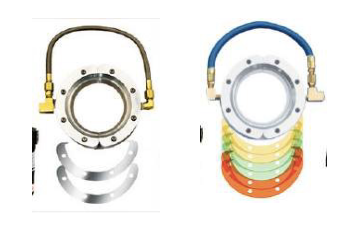

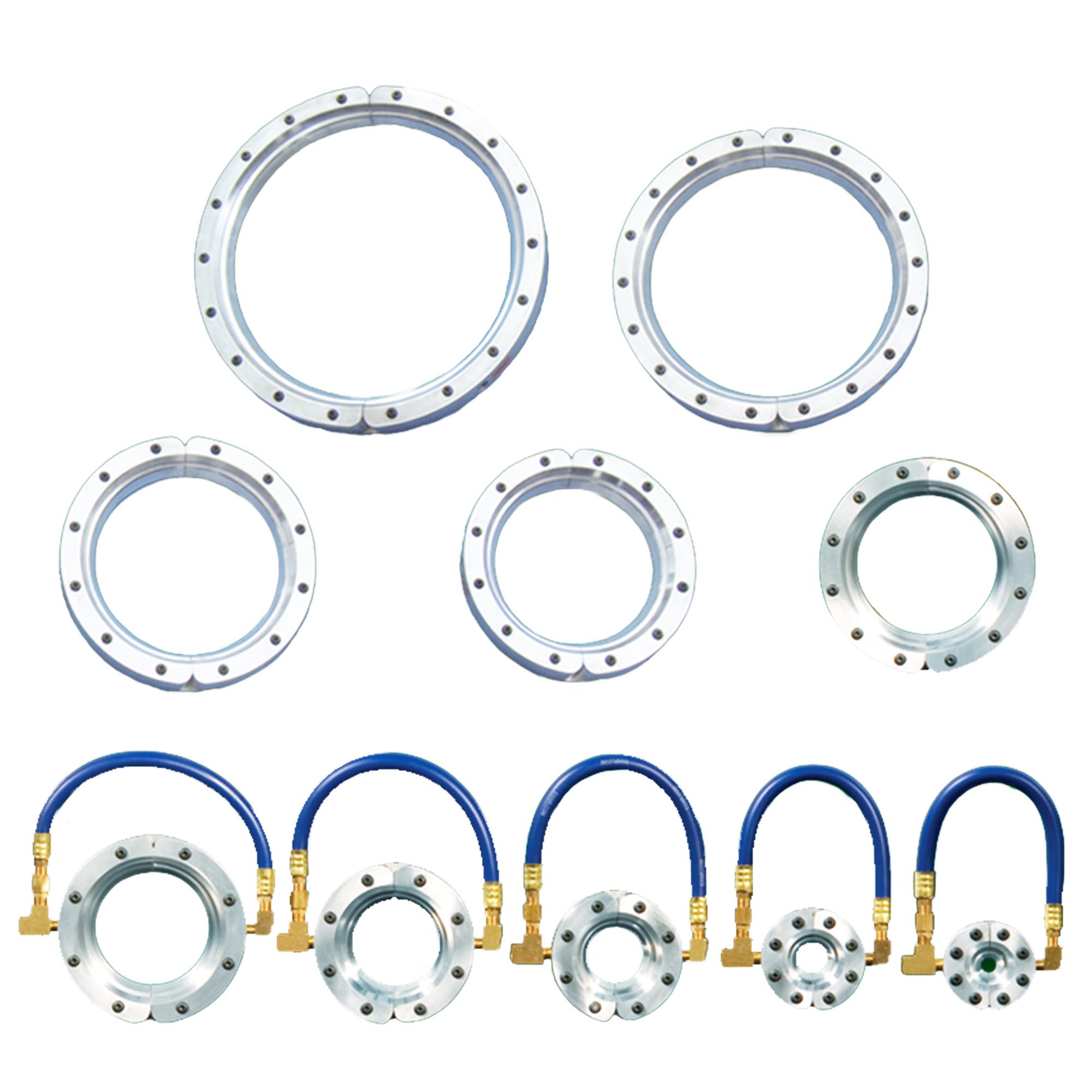

La Cortina de Aire Circular Estándar ofrece el mismo principio de funcionamiento y las mismas dimensiones que la Súper, siendo una alternativa económica para aplicaciones en ambientes no corrosivos y temperaturas moderadas.
Está construida en aluminio y utiliza tornillos recubiertos, láminas plásticas y manguera de PVC en los tamaños de hasta 4″.

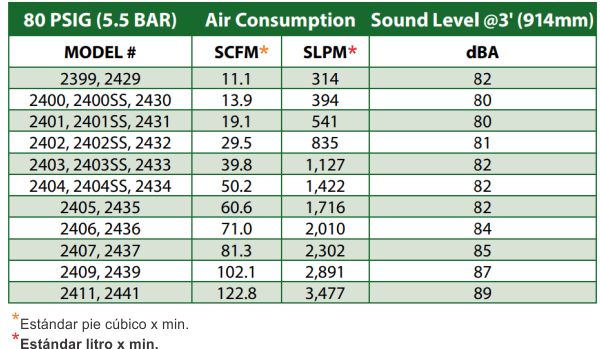

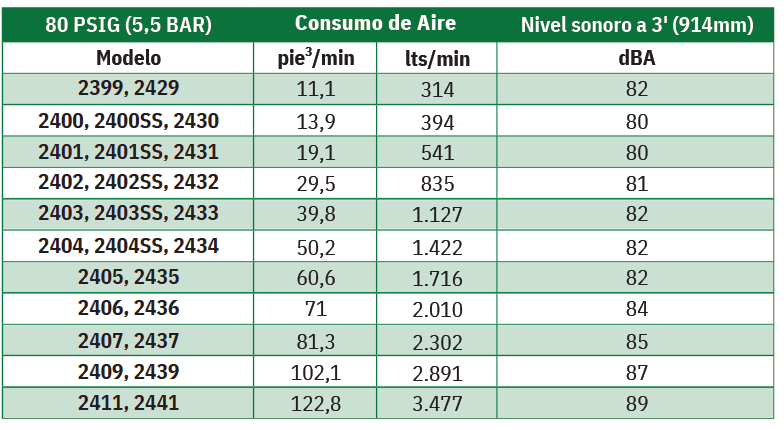

El rendimiento de una Cortina de Aire Circular depende principalmente de su diámetro, presión de alimentación y abertura de salida. La fuerza y el caudal pueden ajustarse mediante la regulación de presión y el uso de diferentes láminas, permitiendo adaptar el soplado a las necesidades de cada aplicación. A continuación se pueden observar valores de referencia de los distintos modelos de Cortinas Circulares a 5,5bar con la lámina por defecto de fábrica de 0,05mm.
Instalación de las Cortina de Aire Circulares de EXAIR
Demostración de funcionamiento de las Cortinas de Aire Circulares

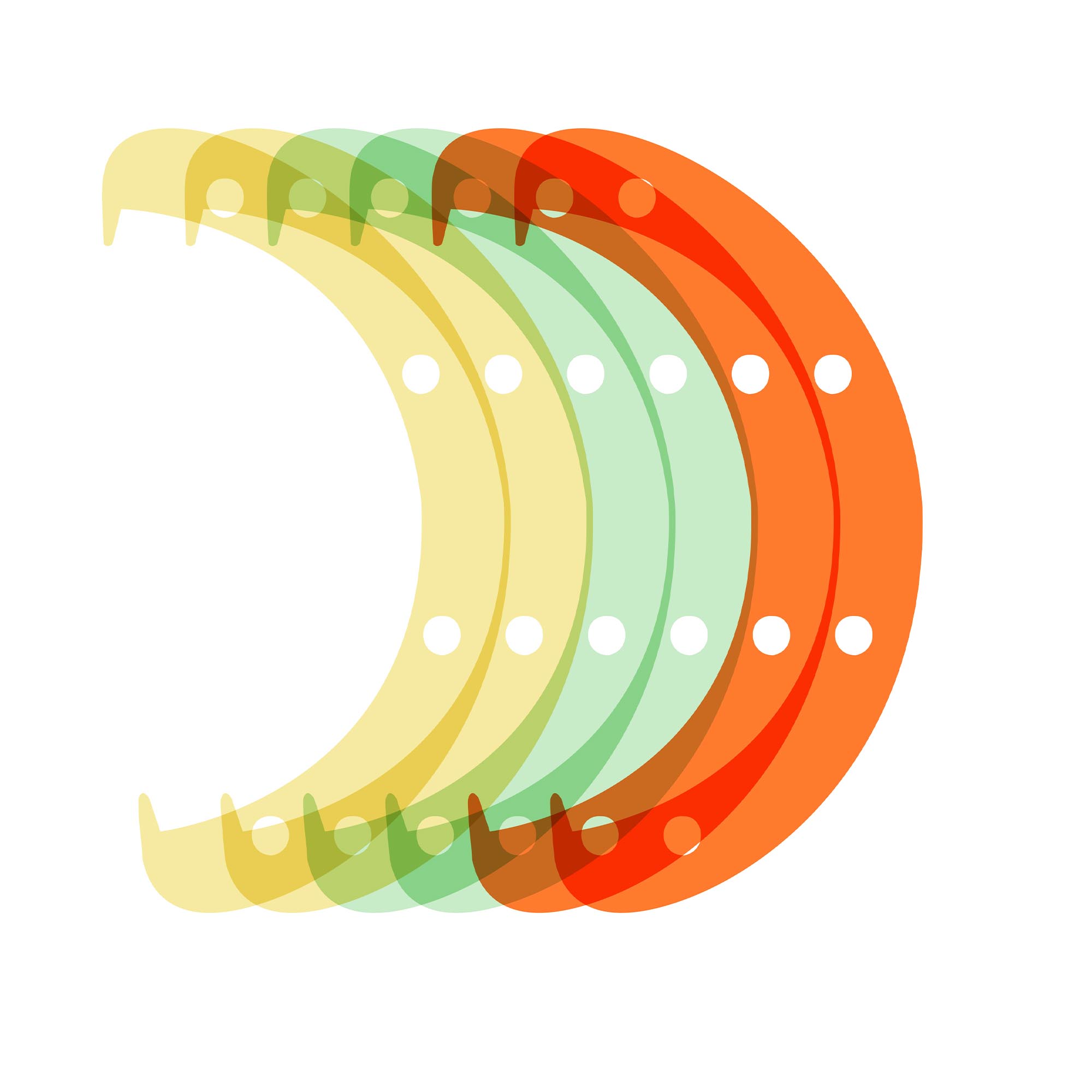

Cambio de la lámina para modificación de caudal y fuerza
Guía de selección de material para su aplicación
