Atomización precisa de líquidos con Aire Comprimido para una amplia variedad de aplicaciones industriales.
Fabricados en acero inoxidable 303 y con versión antigoteo disponible.

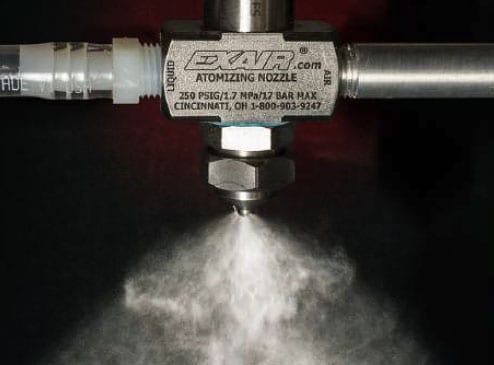

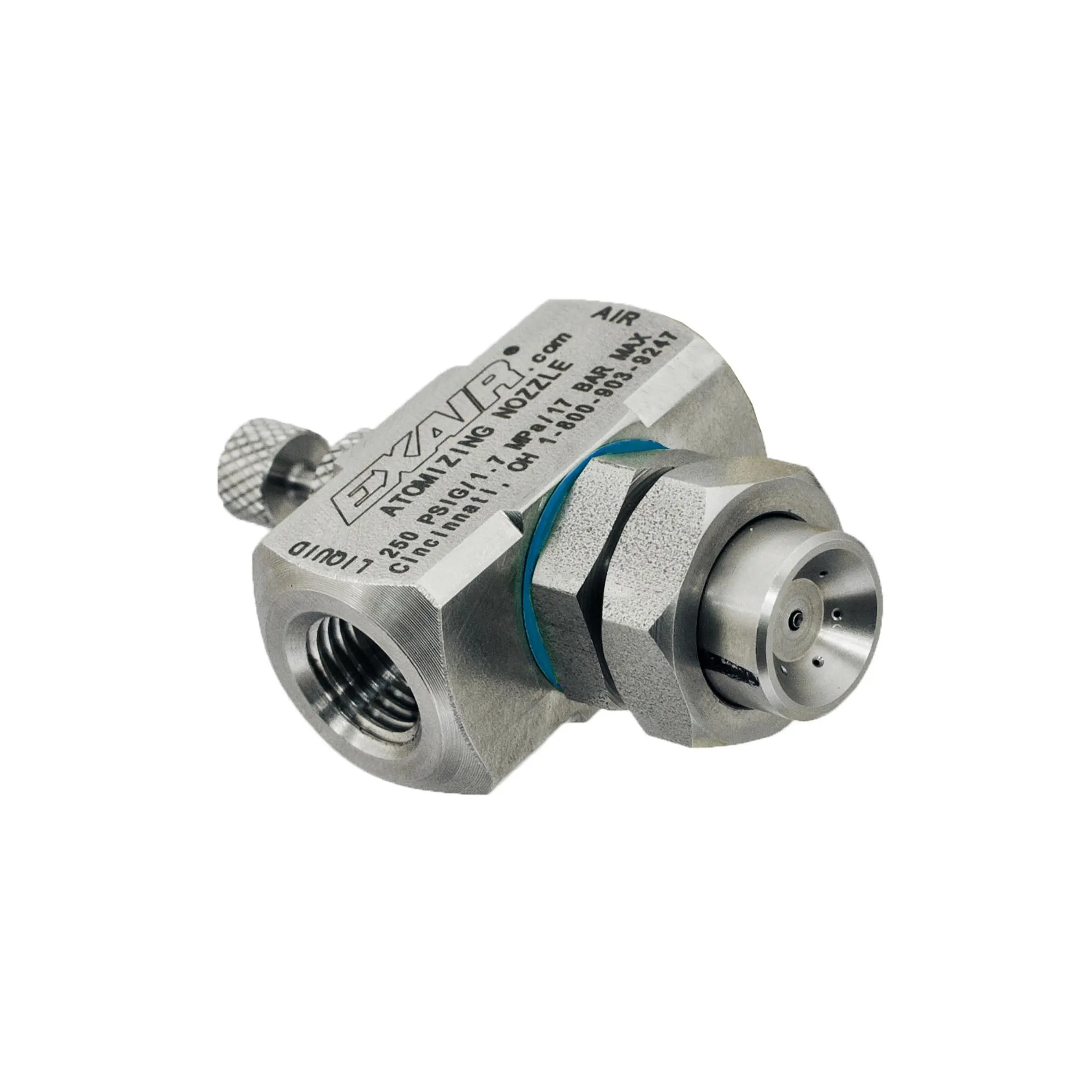

Las Boquillas Atomizadoras EXAIR combinan Aire Comprimido y líquido para generar una fina niebla de gotas atomizadas, permitiendo controlar la aplicación de líquidos en diferentes patrones de pulverización.

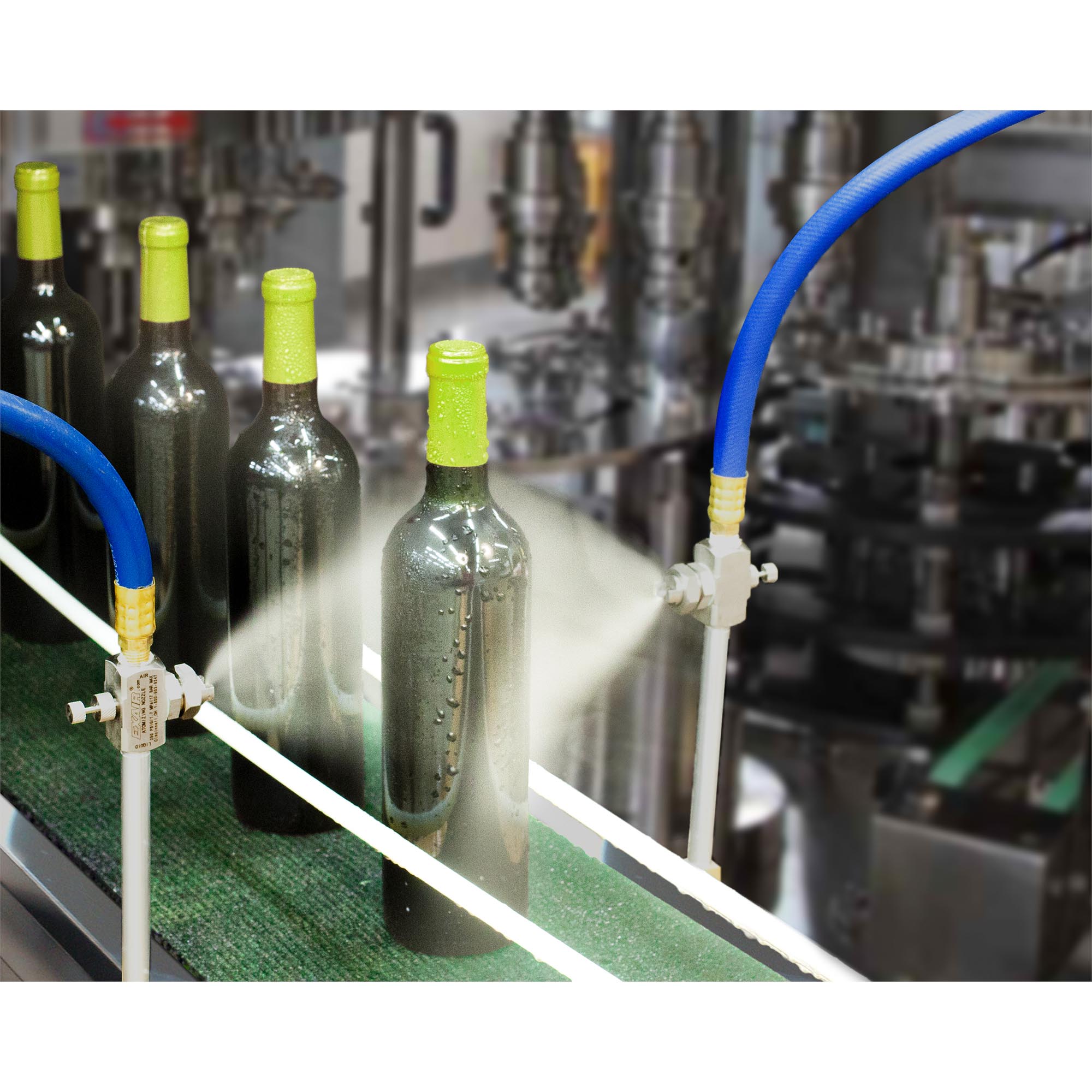

Son una solución versátil para enfriar, recubrir, humedecer, lavar, enjuagar, pintar, templar y controlar polvo, entre otras aplicaciones. La combinación de Aire Comprimido y líquido puede ajustarse para adaptar el caudal y la atomización a los requerimientos de cada proceso.
EXAIR ofrece tres familias básicas de Boquillas Atomizadoras: Mezcla Interna, Mezcla Externa y Alimentación por Sifón. Cada una utiliza un principio de alimentación y mezcla diferente, permitiendo seleccionar la configuración más adecuada según el tipo de líquido, su viscosidad, el caudal requerido y el nivel de control necesario.
Todas las boquillas cuentan con construcción en acero inoxidable, proporcionando durabilidad y resistencia a la corrosión. Además, sus componentes de aire y líquido son intercambiables, lo que permite configurar diferentes patrones de pulverización y adaptar la boquilla a distintas aplicaciones.
También se encuentran disponibles las versiones No Drip (Antigoteo), que interrumpen automáticamente el flujo de líquido cuando se corta el suministro de Aire Comprimido, evitando el goteo posterior a la pulverización y reduciendo el desperdicio de líquidos.

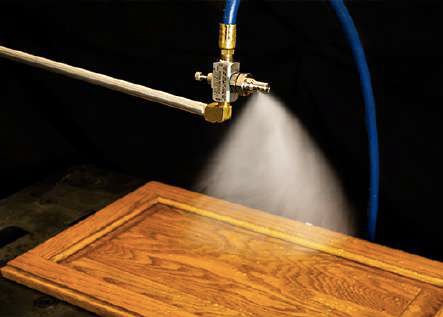

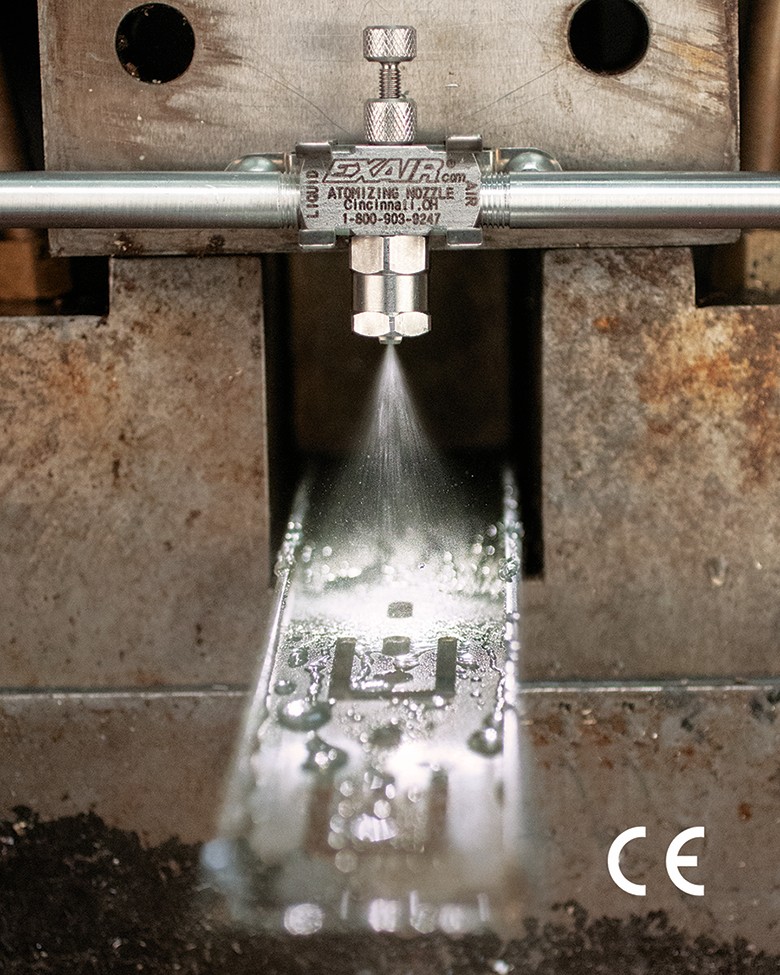

Boquilla Atomizadora modelo EF8010SS aplica lubricante a corredera de mueble.

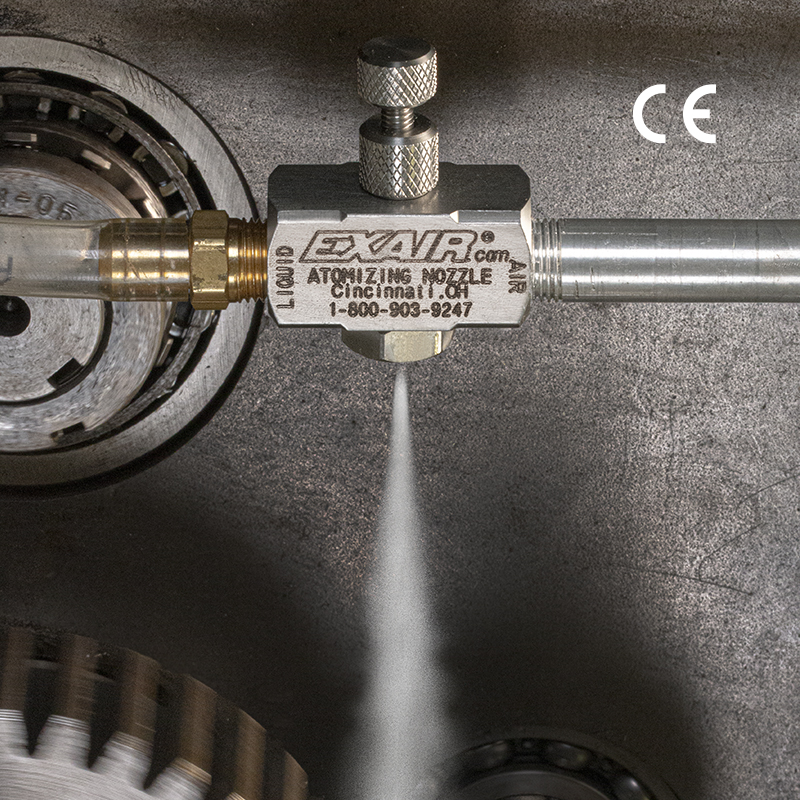

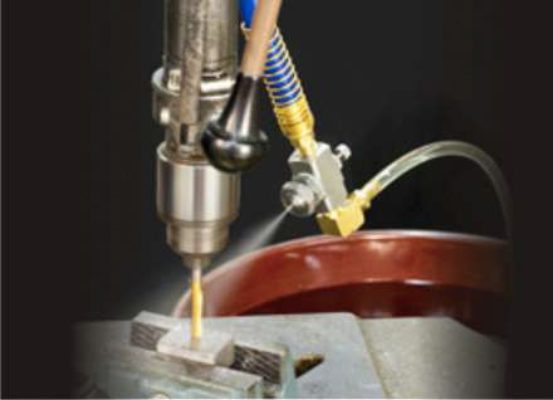

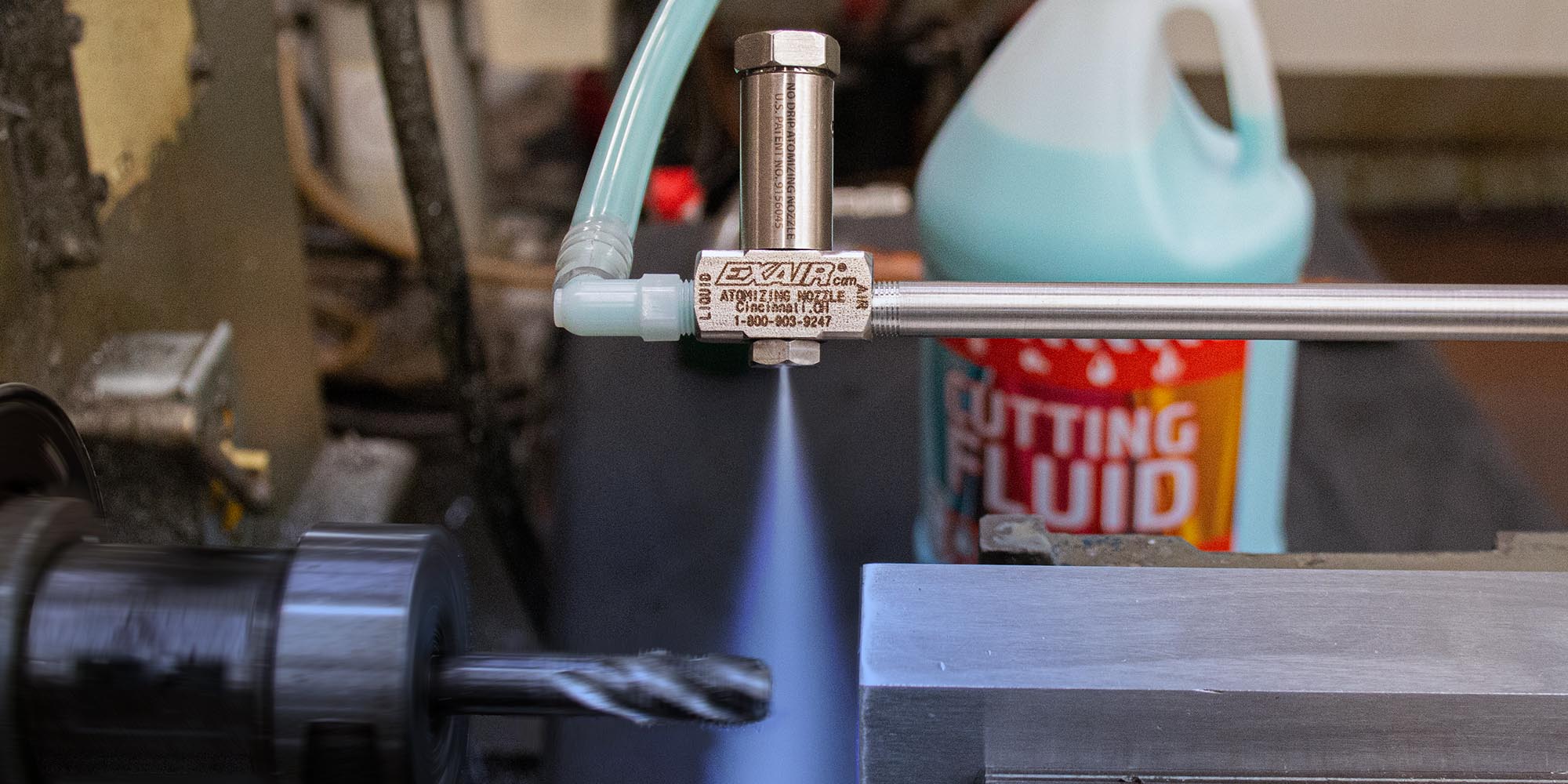

Boquilla Atomizadora Antigoteo lubrica mecha o broca en operación de agujereado.

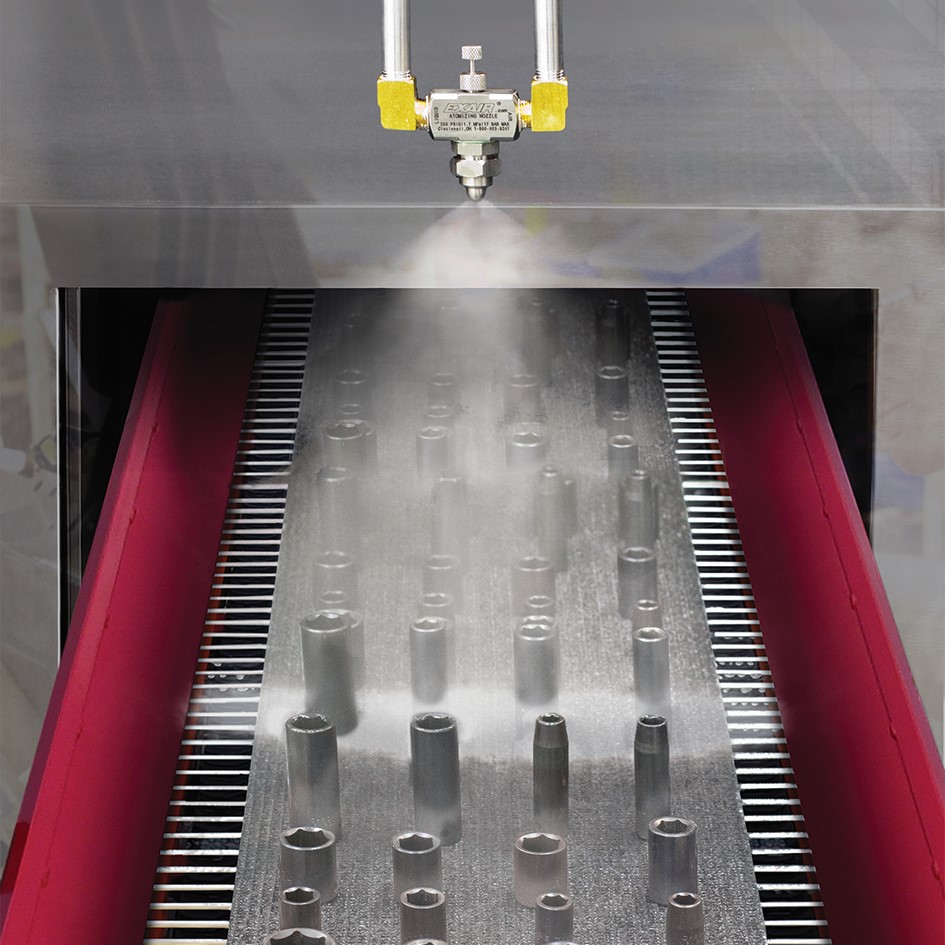

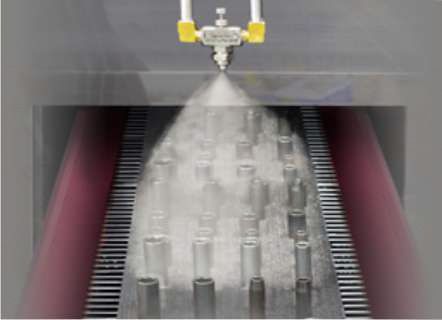

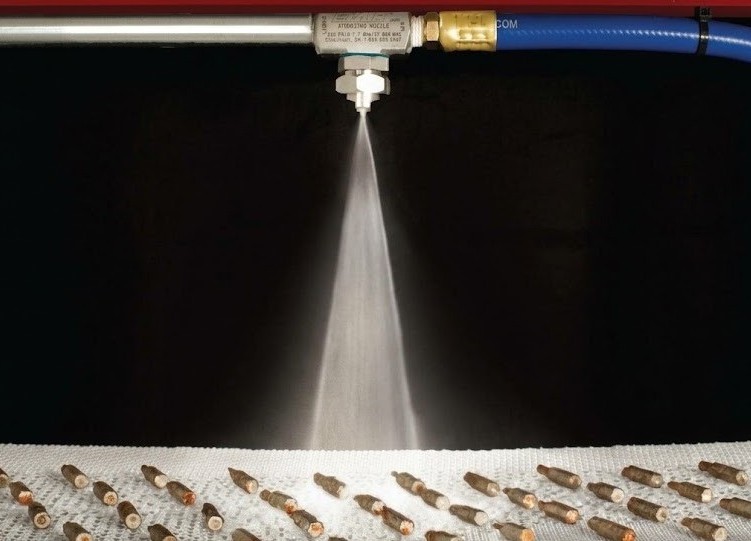

Boquilla Atomizadora modelo SF1020SS es utilizada para aplicar un recubrimiento ligero para prevenir que los tubos se oxiden previo al proceso de packaging.
Las Boquillas Atomizadoras EXAIR permiten aplicar líquidos de manera controlada mediante la combinación de Aire Comprimido y líquido, generando una fina pulverización que facilita su distribución sobre piezas, superficies y procesos.
La atomización permite dispersar el líquido de manera uniforme, utilizando únicamente la cantidad necesaria para cada aplicación. Esto resulta especialmente útil en procesos donde se busca enfriar, recubrir, humedecer, lubricar o controlar polvo sin aplicar un volumen excesivo de líquido.
La posibilidad de regular el Aire Comprimido y el flujo de líquido, junto con la variedad de patrones de pulverización disponibles, permite adaptar la aplicación a diferentes necesidades. Según el tipo de líquido, su viscosidad, el caudal requerido y el patrón buscado, es posible seleccionar entre diferentes configuraciones de boquilla.
Además, su construcción en acero inoxidable, diseño compacto y componentes intercambiables permiten utilizarlas en una amplia variedad de aplicaciones industriales, ofreciendo una solución durable y flexible para la pulverización de líquidos.
¿Cómo seleccionar el modelo adecuado?
La selección de una Boquilla Atomizadora depende principalmente del tipo de líquido, su viscosidad, el caudal requerido, el patrón de pulverización y la forma de alimentación del líquido.
Caudal de líquido: El caudal requerido también determina el tamaño y la configuración de la boquilla. Para aplicaciones que requieren mayores volúmenes de líquido, se deben seleccionar boquillas con una capacidad de caudal adecuada.

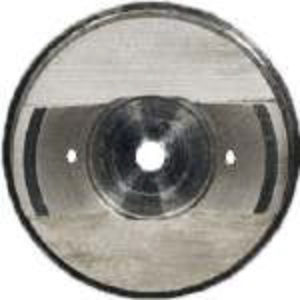

Patrón de pulverización: EXAIR dispone de diferentes patrones de pulverización para adaptar la aplicación a la superficie o zona que se desea cubrir. Según la necesidad, pueden seleccionarse patrones circulares, planos, de ángulo estrecho, de ángulo amplio, desviados o de 360°.
Alimentación del líquido: El líquido puede ser alimentado de diferentes maneras.
Tipo de líquido y viscosidad: La viscosidad del líquido es uno de los principales factores para determinar qué tipo de boquilla utilizar.
Las Boquillas de Mezcla Interna combinan el Aire Comprimido y el líquido dentro del cabezal antes de la pulverización, logrando una atomización muy fina. Son adecuadas para líquidos de hasta 300 cP de viscosidad y requieren que tanto el Aire Comprimido como el líquido sean suministrados a presión.
EXAIR ofrece diferentes configuraciones de Mezcla Interna para adaptar el patrón de pulverización, el área de cobertura y el caudal a los requerimientos de cada aplicación.
Genera un patrón circular concentrado, adecuado para aplicaciones que requieren una pulverización dirigida sobre un área específica.
Puede utilizarse para recubrimientos, lubricación de precisión, marcado de piezas y aplicaciones donde se necesita una pulverización concentrada. Según la configuración, puede producir desde una niebla fina hasta una aplicación de mayor carga de líquido.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/8” – 1/4” – 1/2”

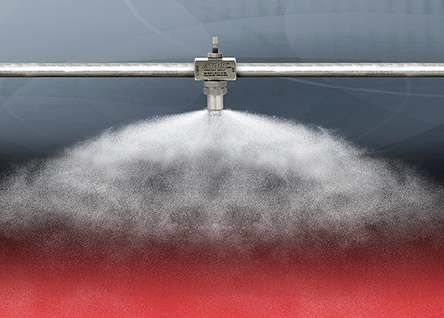

Genera un patrón circular amplio que permite cubrir superficies y áreas de mayor tamaño.
Es una alternativa adecuada para control de polvo, humidificación, enfriamiento y recubrimientos, donde se requiere distribuir el líquido sobre una zona amplia.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/8” – 1/4” – 1/2”

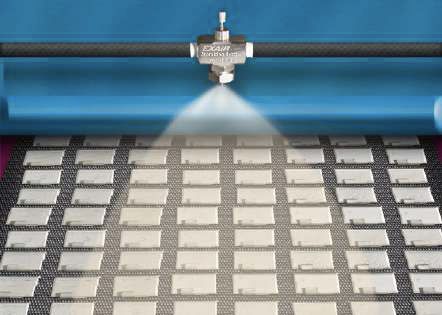

Produce un patrón de pulverización plano y amplio, especialmente útil para cubrir superficies en forma uniforme.

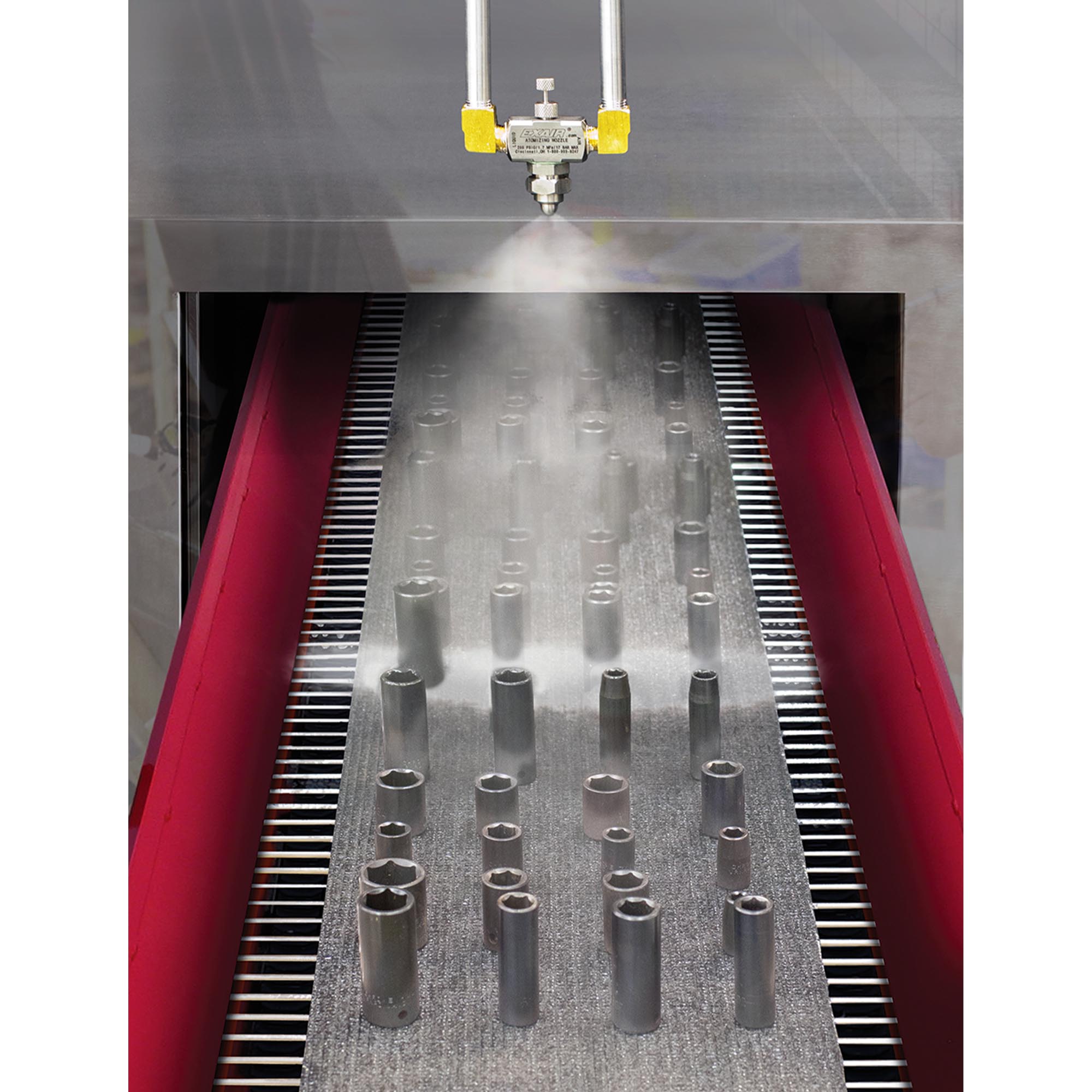

Es adecuado para líneas de producción, piezas que se desplazan sobre transportadores y aplicaciones de recubrimiento o enfriamiento. También permite una utilización eficiente del líquido cuando se necesita cubrir una superficie extensa.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/8” – 1/4” – 1/2”
Su patrón de pulverización sale desviado respecto del eje de instalación de la boquilla, permitiendo dirigir el líquido hacia una zona de difícil acceso.
Es especialmente útil cuando existen limitaciones de espacio o cuando la boquilla debe instalarse en una posición determinada, pero el líquido necesita aplicarse en otra dirección.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/4”
Genera un patrón circular de 360° alrededor de la boquilla, permitiendo distribuir el líquido en todas las direcciones.
Es una solución adecuada para recubrir superficies internas de cañerías, conductos y recipientes, así como para aplicaciones de humidificación y control de polvo donde se requiere una cobertura circular.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/4”
Las Boquillas de Mezcla Externa combinan el Aire Comprimido y el líquido fuera del cabezal, permitiendo regular ambos caudales de manera independiente. Son especialmente convenientes cuando se requiere un control preciso del caudal de líquido o cuando se utilizan líquidos de mayor viscosidad.
EXAIR ofrece diferentes configuraciones de Mezcla Externa para adaptar el patrón de pulverización y el área de cobertura a cada aplicación.

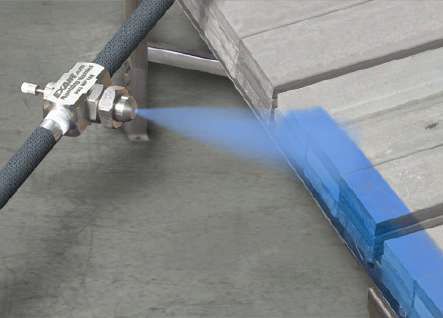

Genera un patrón de abanico plano y concentrado, ideal para aplicar líquido sobre una banda relativamente estrecha.

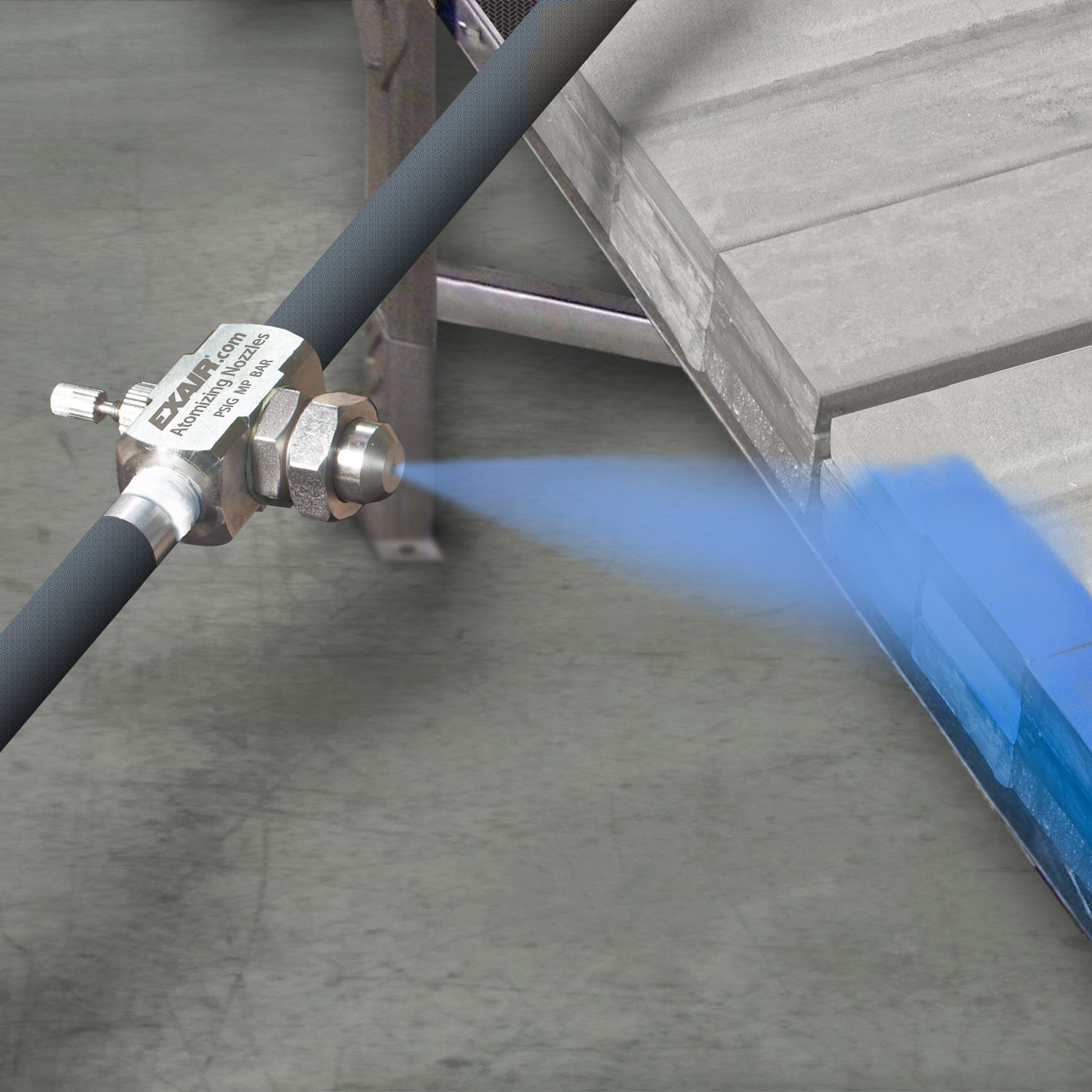

Es especialmente adecuado para aplicaciones de pintura, recubrimientos y procesos donde se requiere aplicar líquidos más espesos con un control preciso del caudal.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/8” – 1/4” – 1/2”

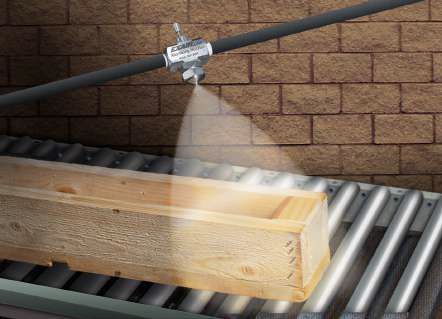

Genera un patrón de abanico plano de mayor amplitud, permitiendo distribuir el líquido sobre áreas extensas.
Es una alternativa adecuada para aplicaciones que requieren cubrir superficies amplias, como enfriamiento, recubrimiento o enjuague de productos que se desplazan sobre una cinta transportadora.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/4”
Genera un patrón circular concentrado para dirigir el líquido sobre una zona específica.

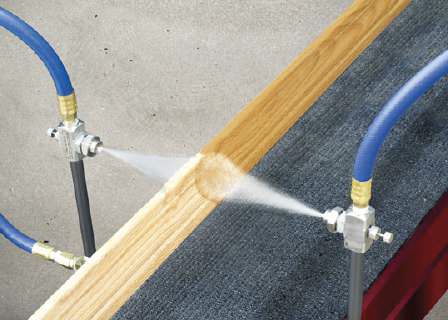

Es adecuado para aplicaciones que requieren tratar piezas individuales o superficies irregulares, permitiendo ajustar de manera independiente el Aire Comprimido y el caudal de líquido según las necesidades del proceso.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/4”
Las Boquillas de tipo Sifón permiten atomizar líquidos sin necesidad de presurizar su alimentación. El líquido puede suministrarse por gravedad o mediante efecto sifón, mientras que el Aire Comprimido es el encargado de generar la atomización.
Son adecuadas para líquidos de hasta 200 cP de viscosidad y resultan especialmente útiles en aplicaciones donde no se dispone de una fuente de líquido a presión.
Genera un patrón de pulverización circular, adecuado para aplicar una capa fina de líquido sobre un área específica.
Es una buena opción para aplicaciones donde no se dispone de presión hidráulica y se necesita controlar el caudal de líquido según los requerimientos del proceso.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/8” – 1/4” – 1/2”
Genera un patrón de pulverización plano que permite cubrir una superficie amplia de manera uniforme.
Es especialmente adecuado para aplicaciones sobre líneas de producción o superficies en movimiento donde no se dispone de presión hidráulica y se requiere una aplicación de líquido en forma de abanico.
Material: Construcción en Acero Inoxidable 303
Disponibles en: 1/8″ – 1/4”

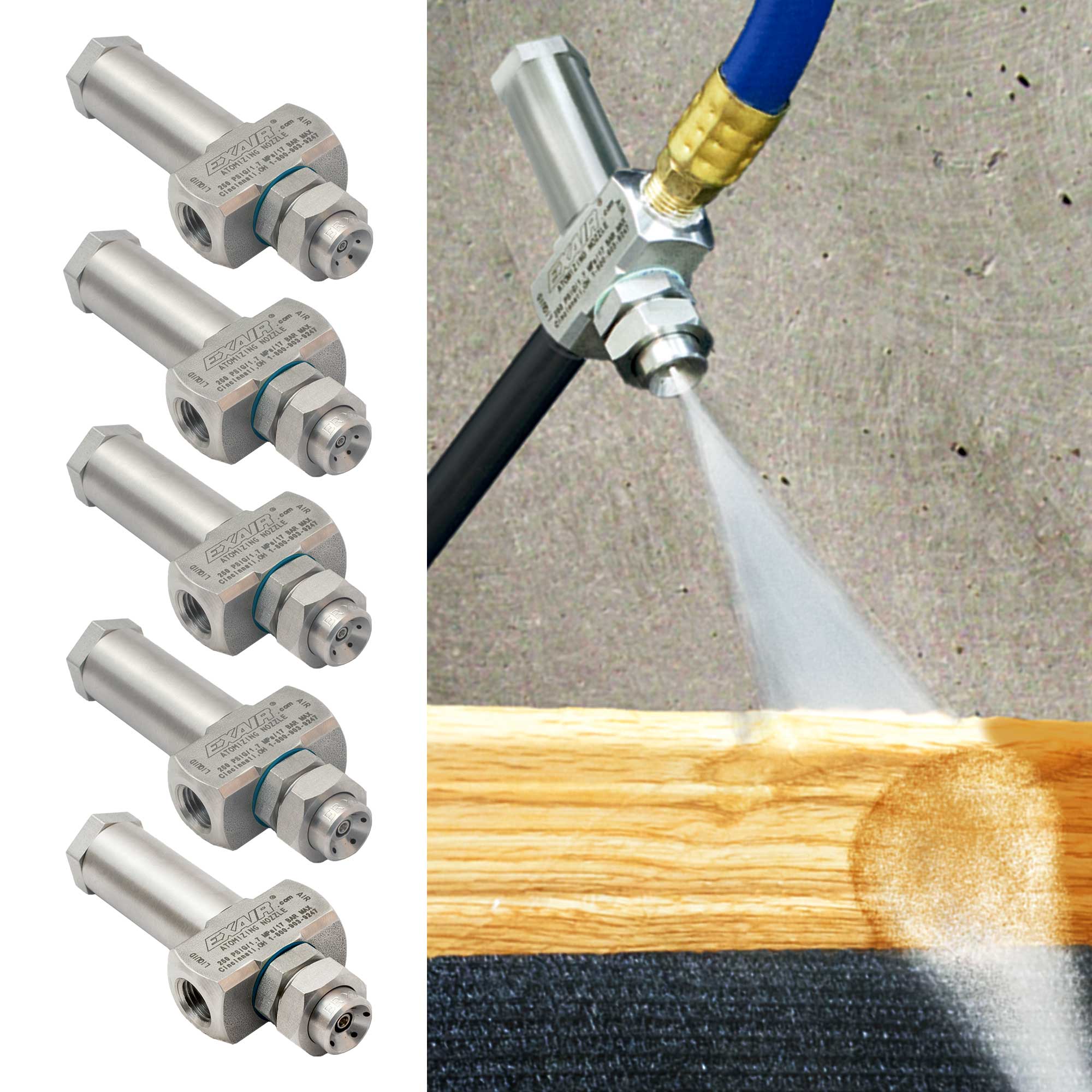

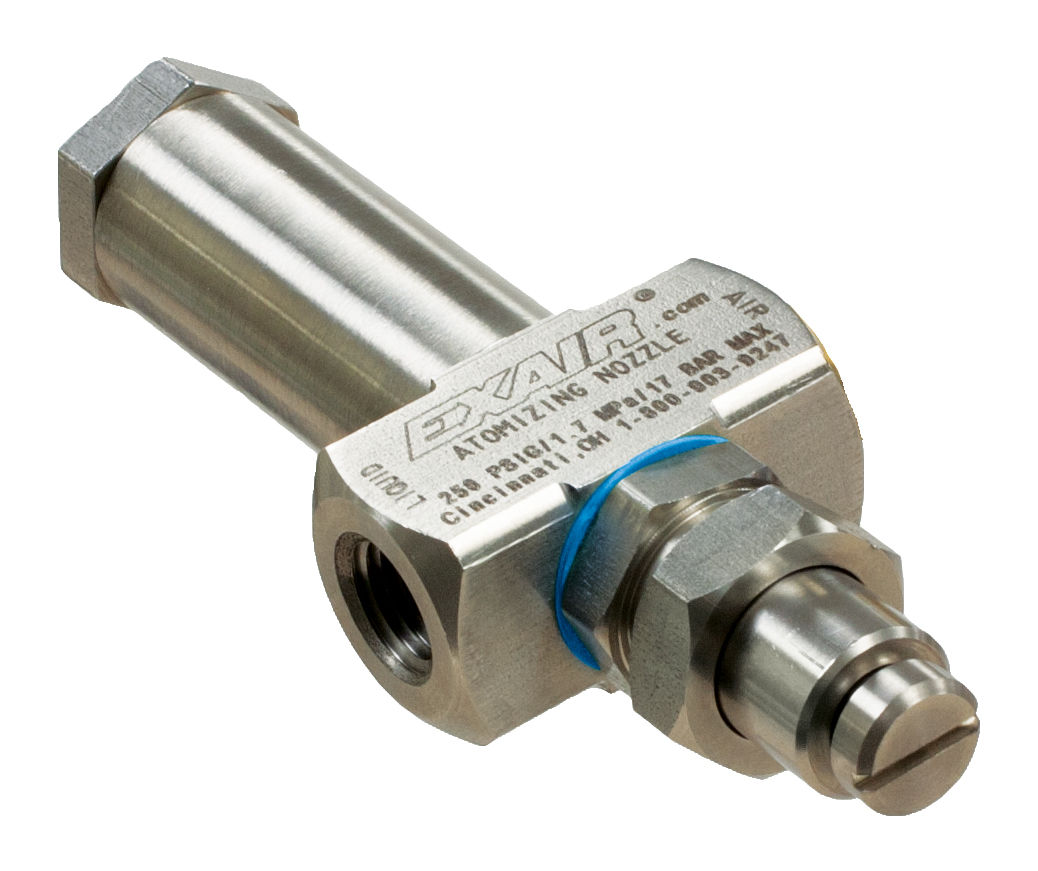

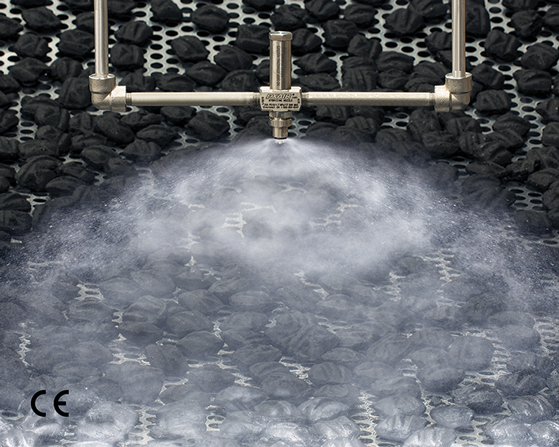

Las Boquillas Atomizadoras Antigoteo incorporan un sistema que interrumpe automáticamente el flujo de líquido cuando se corta el suministro de Aire Comprimido. De esta manera, se evita el goteo posterior a la pulverización, reduciendo el desperdicio de líquido y evitando posibles defectos o contaminación sobre el producto.
El sistema utiliza el mismo Aire Comprimido empleado para la atomización para accionar el mecanismo de cierre, por lo que no requiere una línea de Aire Comprimido adicional para controlar el flujo de líquido.
Las versiones Antigoteo están disponibles en las tres familias de boquillas: Mezcla Interna, Mezcla Externa y Sifón, manteniendo las características de pulverización de las configuraciones correspondientes.
Son especialmente útiles en aplicaciones donde el goteo posterior puede afectar el acabado del producto, generar desperdicios o provocar aplicaciones no deseadas.
Para garantizar el funcionamiento del mecanismo Antigoteo, la presión mínima de Aire Comprimido es:
Información adicional
Tamaño de las gotas
El tamaño de las gotas es un factor importante para determinar el comportamiento de la pulverización y la cobertura del líquido.
Una de las razones principales por la cual se utilizan las Boquillas Atomizadoras, es debido a la capacidad de las mismas de atomizar el líquido resultando este en gotas muy finas. A modo de referencia, una gota de lluvia mide alrededor de 6.000 Micrones de diámetro.
En términos generales, aumentar la presión de Aire Comprimido o reducir la presión del líquido produce gotas más pequeñas, mientras que una mayor presión de líquido tiende a producir gotas de mayor tamaño.

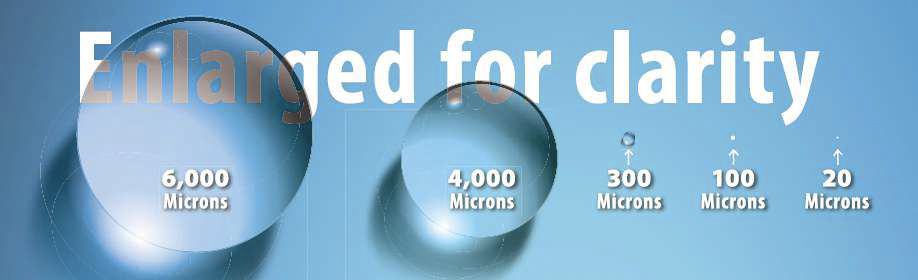

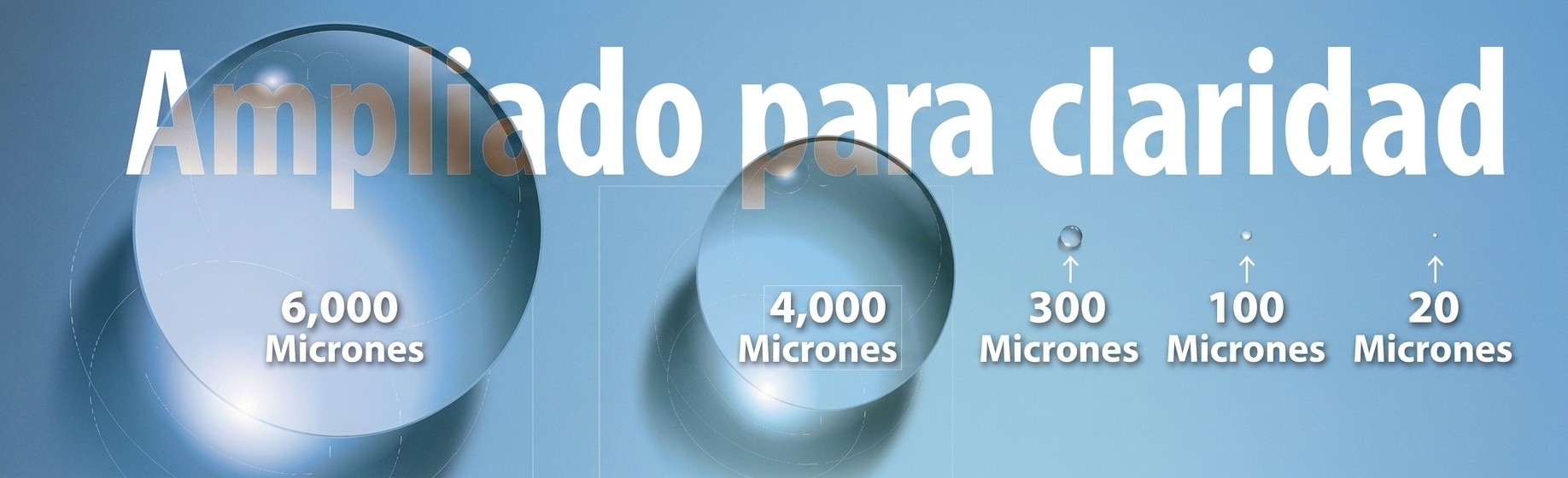

A modo de comparación, otros atomizadores producen gotas que van desde los 4.000 Micrones hasta 300 Micrones de diámetro. Las Atomizadoras EXAIR producen minúsculas gotas en el rango de los 100 Micrones a los 20 Micrones.
Esto permite adaptar el nivel de atomización a los requerimientos de cada aplicación, desde una niebla fina hasta una pulverización con mayor carga de líquido.

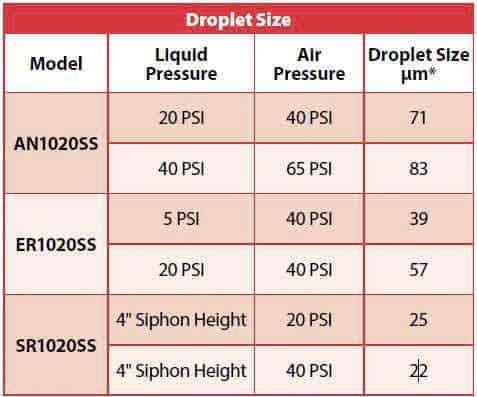

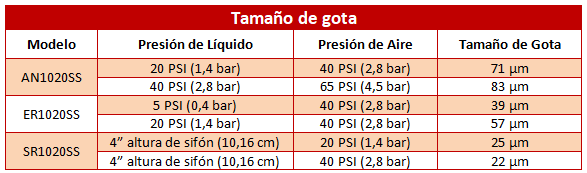

En la tabla que sigue, se pueden ver una variedad de modelos de Boquillas Atomizadoras y los tamaños de gotas generados según presiones específicas:

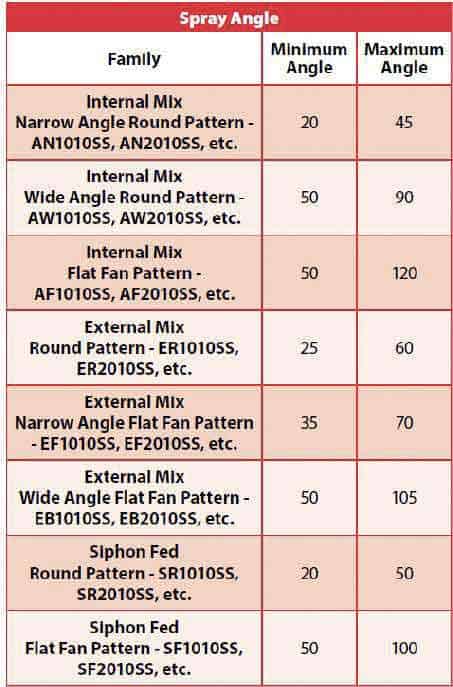

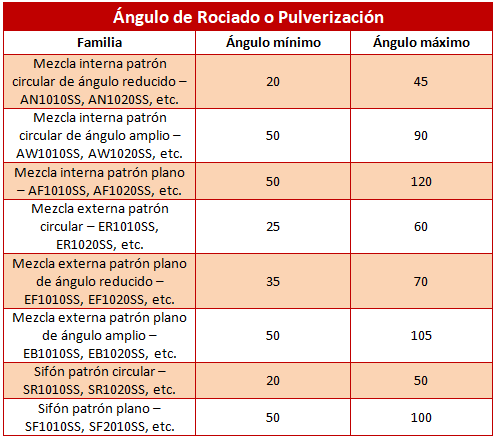

El ángulo de pulverización determina el área que puede cubrir el líquido a una determinada distancia de la boquilla.
El patrón y el ángulo dependen de la familia de boquilla, el modelo, el caudal de líquido, la presión del líquido, la presión de Aire Comprimido y la distancia hasta la superficie.
Por este motivo, el ángulo de pulverización debe considerarse junto con el patrón y el caudal requerido para seleccionar la configuración adecuada para cada aplicación.
Resumen de la familia de Boquillas Atomizadoras
Ajuste del caudal y demostración de funcionamiento de las Boquillas Atomizadoras
Limpieza interior de Boquillas Atomizadoras de EXAIR
Humidificación de sala de fermentación con Boquillas Atomizadoras

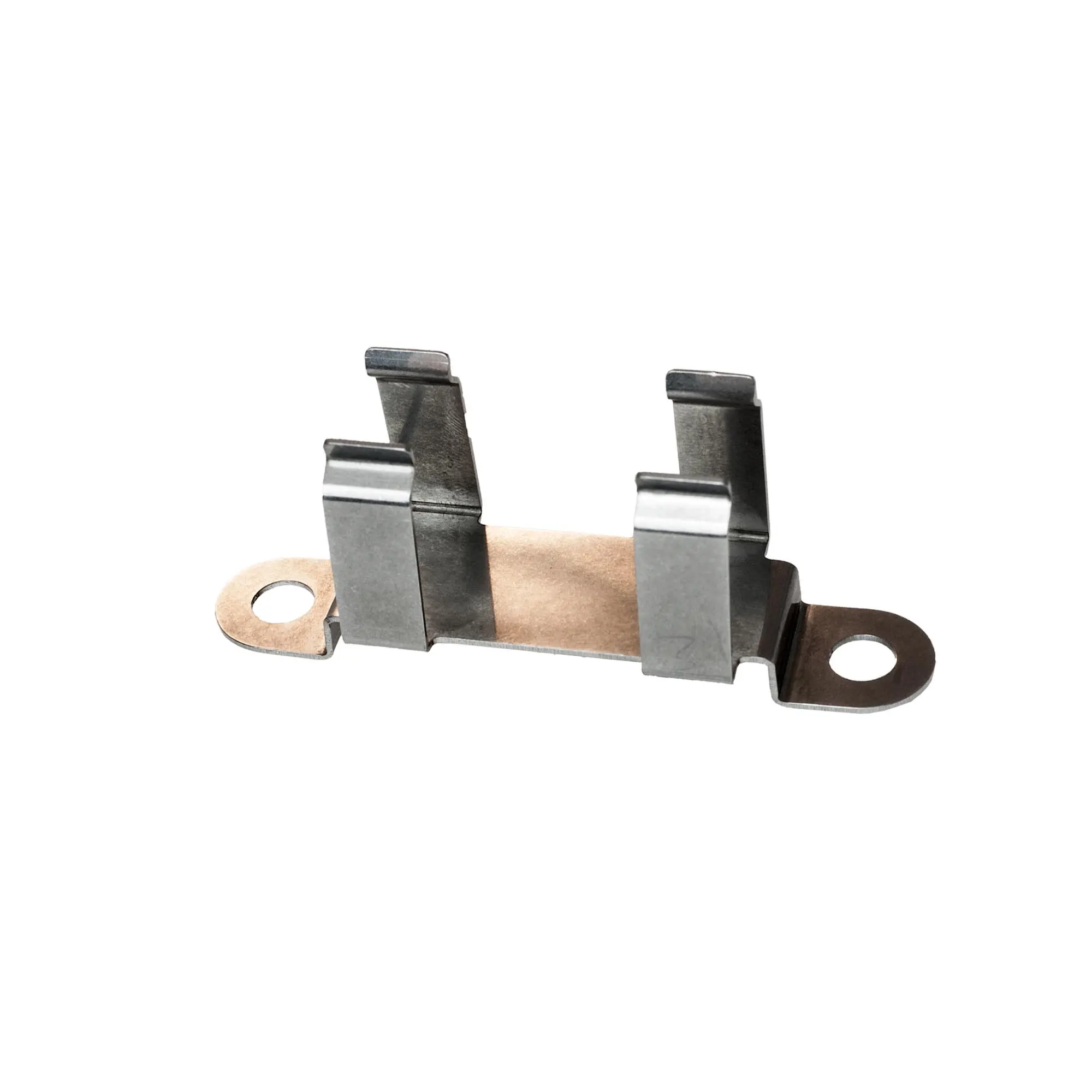

El soporte de montaje permite instalar y posicionar la Boquilla Atomizadora de manera práctica, facilitando su incorporación en equipos y líneas de producción. Disponibles para todos los tamaños de Boquillas Atomziadoras.

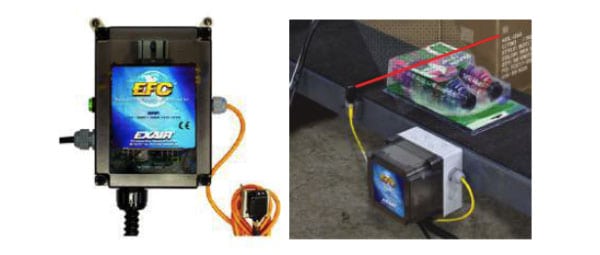

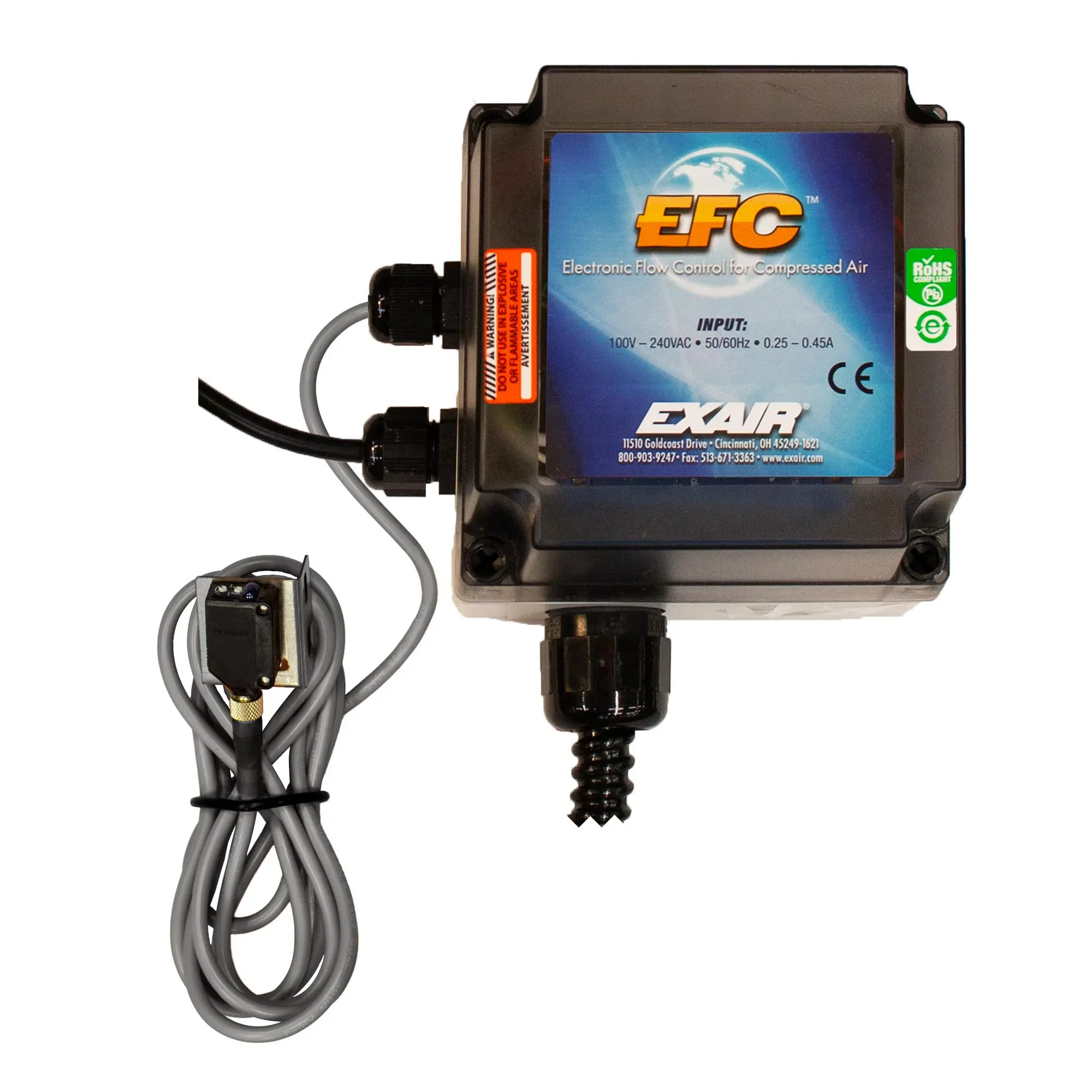

El EFC™ de EXAIR permite controlar automáticamente el suministro de Aire Comprimido, activándolo únicamente cuando detecta una pieza presente. De esta manera, reduce el consumo de Aire Comprimido y evita que la pulverización continúe cuando no es necesaria.
Cuenta con un sensor fotoeléctrico con alcance de hasta 1 m y ocho modos de funcionamiento programables para adaptarse a diferentes aplicaciones.

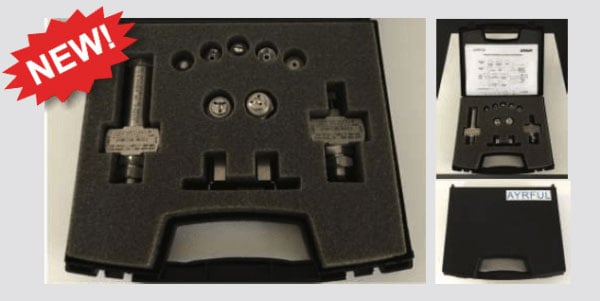

La Valija para Ensayos permite probar diferentes configuraciones de Boquillas Atomizadoras antes de definir la solución para una aplicación.
Incluye dos boquillas, una de ellas en versión Antigoteo, un soporte de montaje y diferentes componentes intercambiables para evaluar distintos patrones de pulverización y caudales.
