Conozca el consumo de Aire Comprimido de su Planta, Sector, Equipo o Proceso. Detecte fugas y usos ineficientes, genere historiales de consumo y encuentre oportunidades para ahorrar energía.

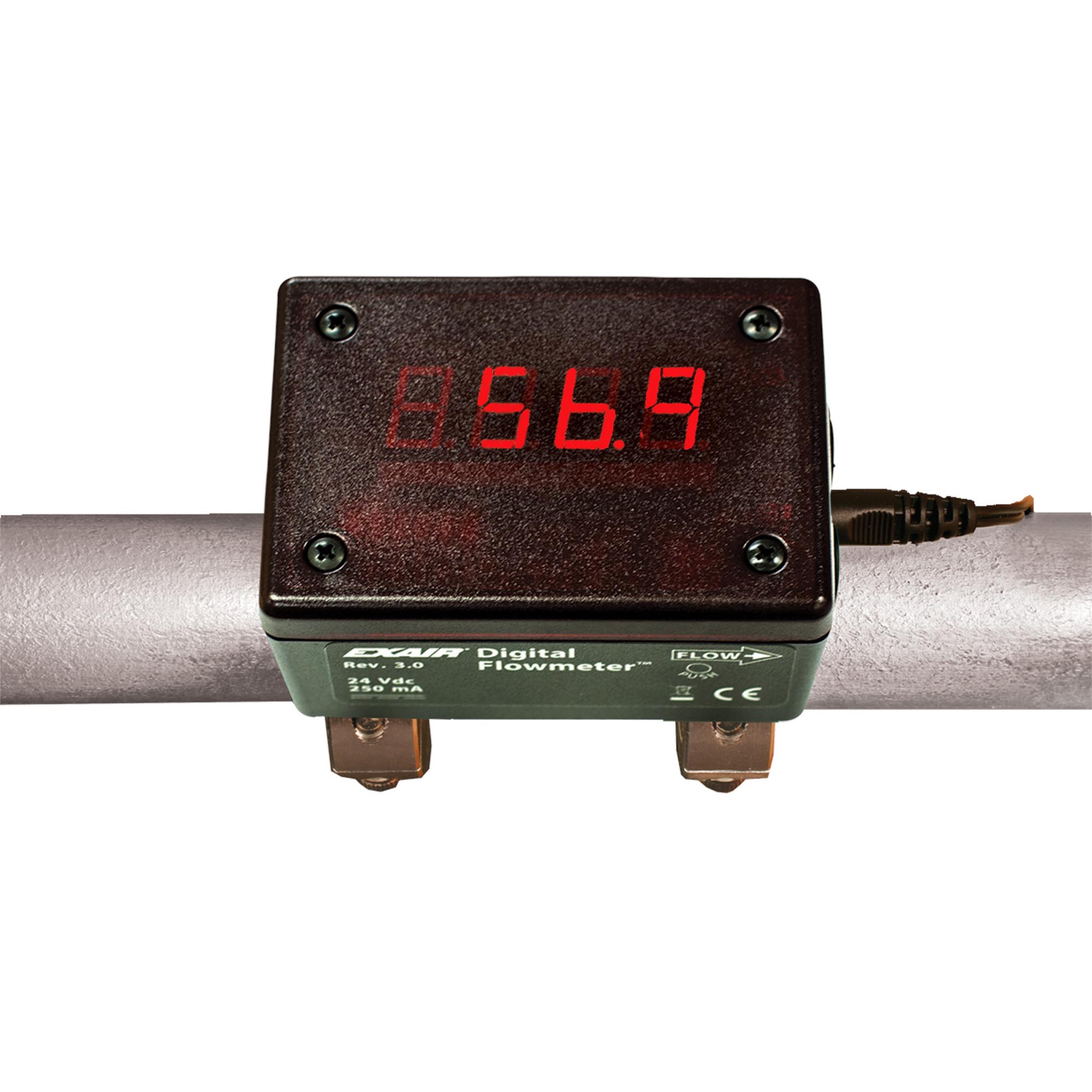

El Caudalímetro Digital de EXAIR permite monitorear de forma precisa el consumo y flujo de Aire Comprimido en distintos sectores, equipos o procesos de una instalación. Su display digital muestra directamente el caudal que circula por la cañería, facilitando el seguimiento del consumo y la identificación de pérdidas o usos ineficientes de Aire Comprimido.
Medir el consumo es un primer paso fundamental para detectar desperdicios, evaluar el rendimiento de los equipos y tomar decisiones orientadas a reducir el consumo energético. Por eso, muchas instalaciones utilizan caudalímetros en diferentes puntos de su red para comparar consumos y detectar oportunidades de mejora.
El Caudalímetro Digital se instala directamente sobre la cañería mediante dos pequeñas perforaciones donde se colocan las sondas de medición. No requiere cortar ni soldar la tubería, y el kit incluye los componentes necesarios para realizar la instalación. Cada unidad está calibrada para las características de la cañería donde será utilizada.
Recuerde que: Conocer el Consumo de Aire Comprimido es el primer paso que le permitirá tomar decisiones para Ahorrar Energía y Optimizar su Sistema.
Su pantalla LED permite controlar en tiempo real y muy visiblemente el caudal de Aire Comprimido
El Kit de Instalación trae todos los elementos necesarios para poder perforar la cañería y ubicar el Caudalímetro

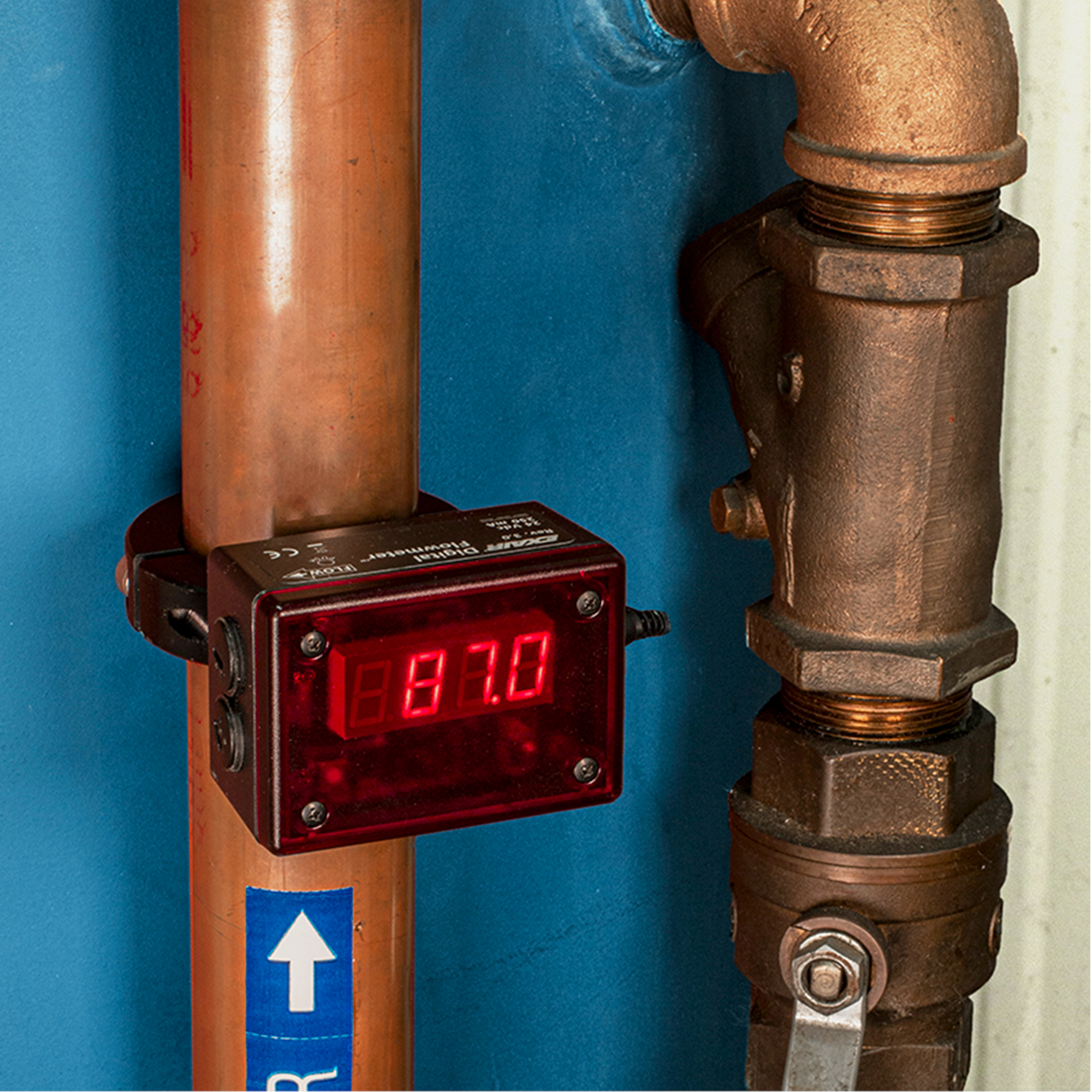

Luego de una sencilla instalación, el Caudalímetro Digital permite conocer cuánto Aire Comprimido utiliza una planta, sector, equipo o proceso y convertir esa información en datos útiles para tomar decisiones. Al monitorear el flujo durante la producción y fuera de los períodos de operación, es posible identificar fugas, consumos innecesarios y usos ineficientes. Está diseñado para ser montado de forma permanente y viene calibrado de fábrica para la cañería específica en la que se realizará su instalación.
Su display digital proporciona una lectura directa del flujo, mientras que las salidas disponibles permiten enviar la información a sistemas de monitoreo o utilizarla para el registro y análisis del consumo.
La posibilidad de instalar caudalímetros en distintos puntos de una red también permite comparar consumos, establecer líneas de referencia y verificar el resultado de las mejoras implementadas.
El Caudalímetro Digital utiliza el principio de medición térmica de flujo másico. Cuenta con dos sondas que se introducen en la cañería: una de ellas se mantiene a una temperatura superior a la otra. Cuando el Aire Comprimido circula entre las sondas, se produce una transferencia de calor. La cantidad de energía necesaria para mantener la diferencia de temperatura entre ambas sondas varía según la velocidad y el flujo de aire que atraviesa la cañería. El instrumento utiliza esta diferencia para determinar el caudal de Aire Comprimido, que se muestra directamente en el display en pie³/min o m³/h. Además, cuenta con una salida de 4-20 mA y una salida de pulso, que permiten transmitir la información para monitoreo remoto y recopilación de datos.

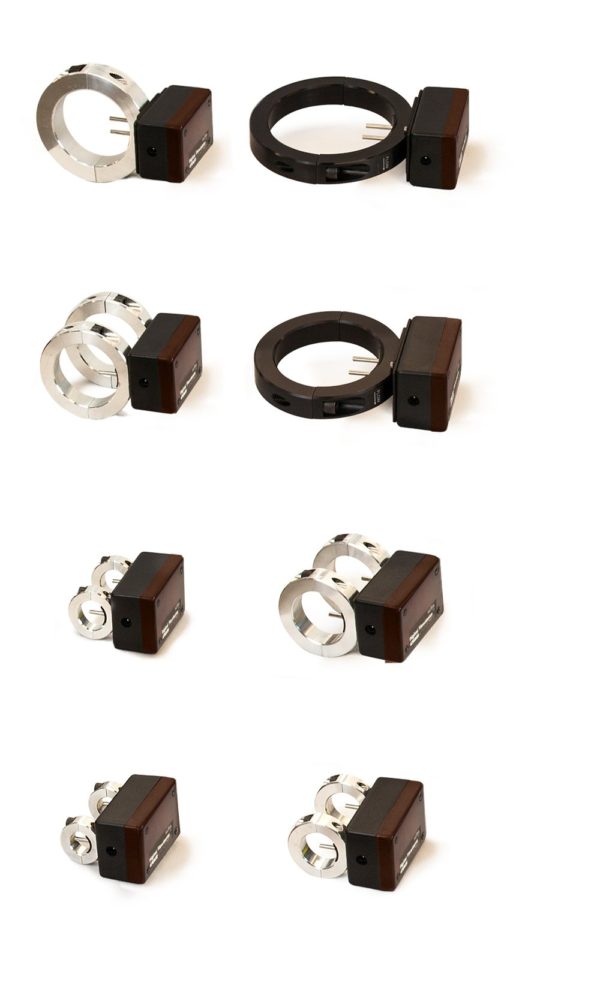

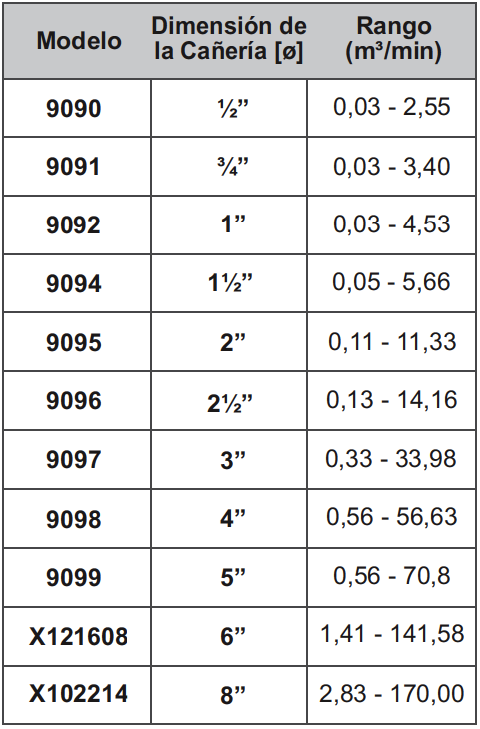

Los Caudalímetros Digitales de EXAIR están disponibles en diferentes versiones según las características de la cañería donde serán instalados. Existen versiones para:
Además de las diferentes configuraciones según el tipo de cañería, EXAIR dispone de distintas versiones funcionales de los Caudalimetros Digitales según la aplicación:

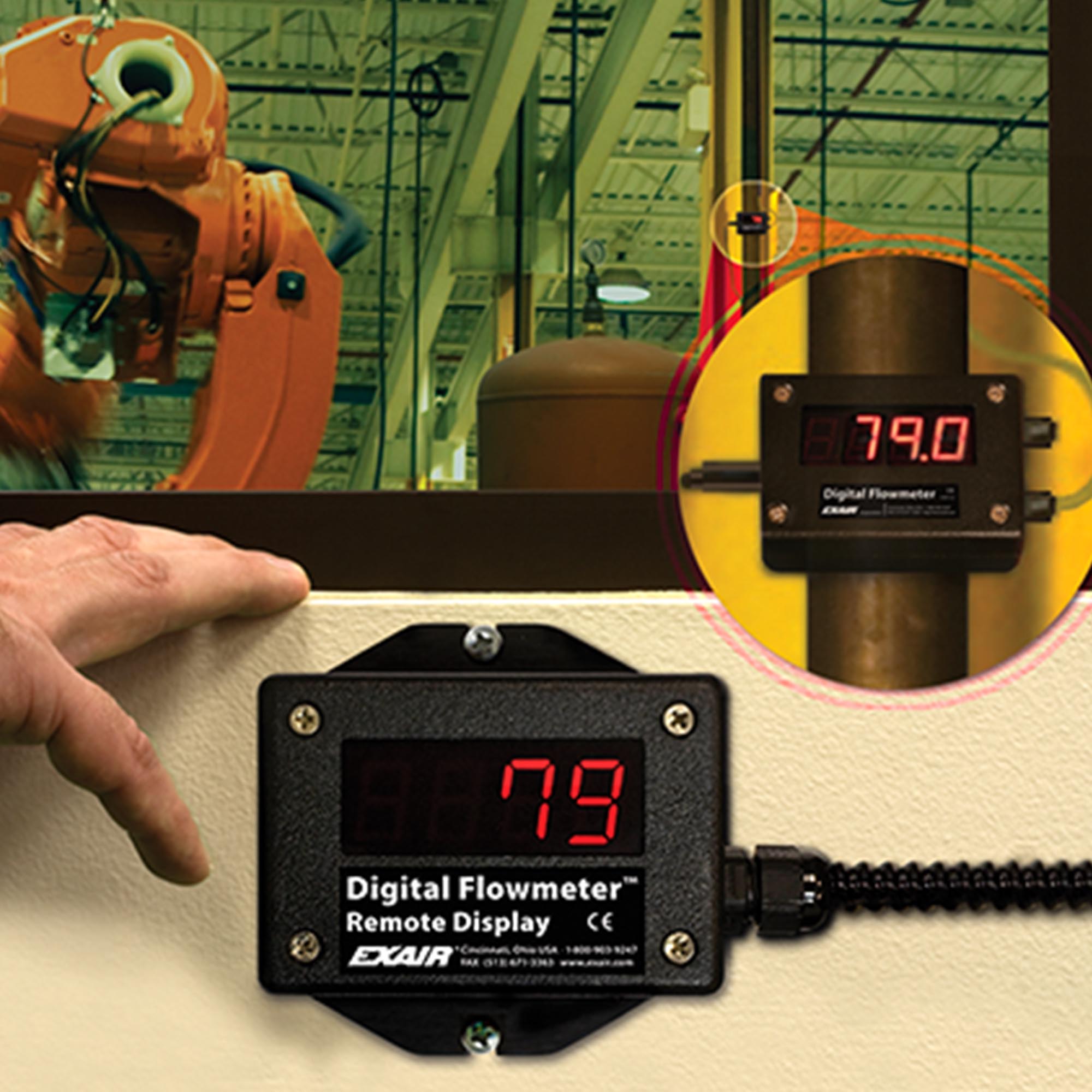

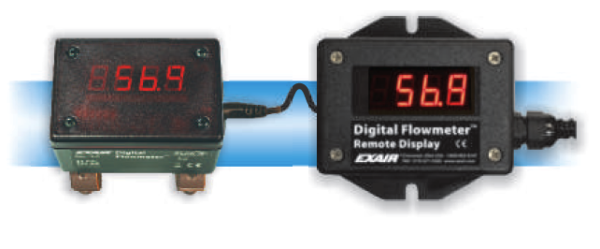

El Display de Acumulación Remota permite visualizar el consumo de Aire Comprimido desde una ubicación de fácil acceso cuando el caudalímetro se encuentra instalado en un punto difícil de leer. Un cable de 15,2m es provisto para su instalación.
Su display LED de cuatro dígitos permite consultar:
Esto facilita el seguimiento del consumo de una máquina, proceso o sector y permite detectar variaciones que pueden indicar fugas o usos ineficientes.

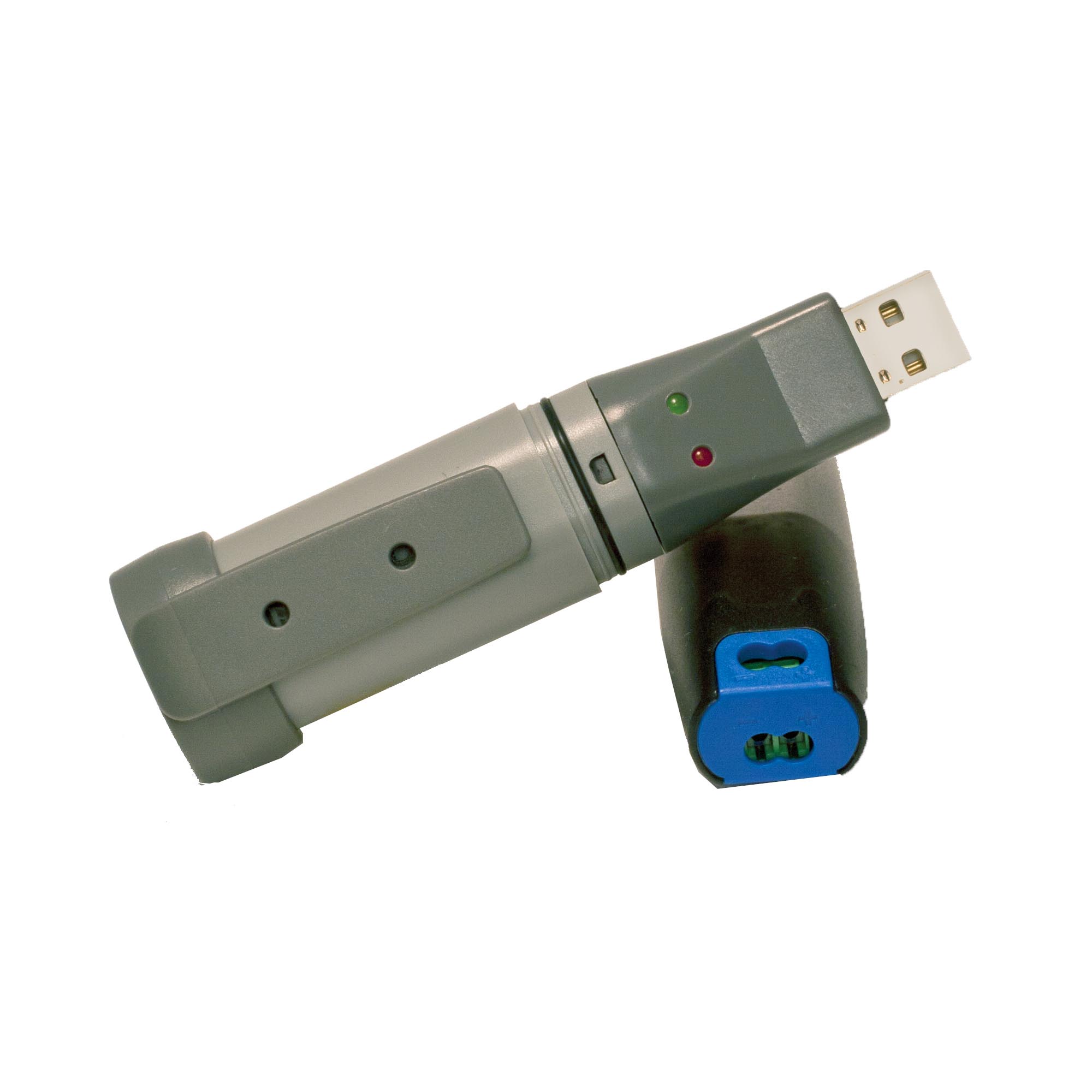

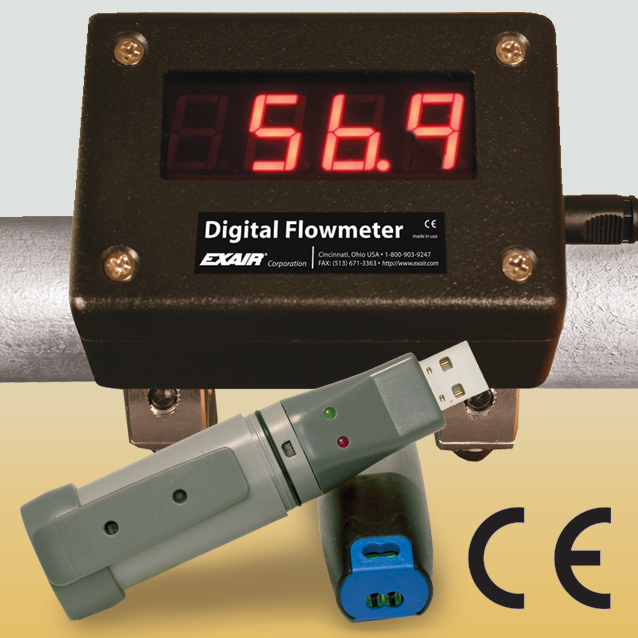

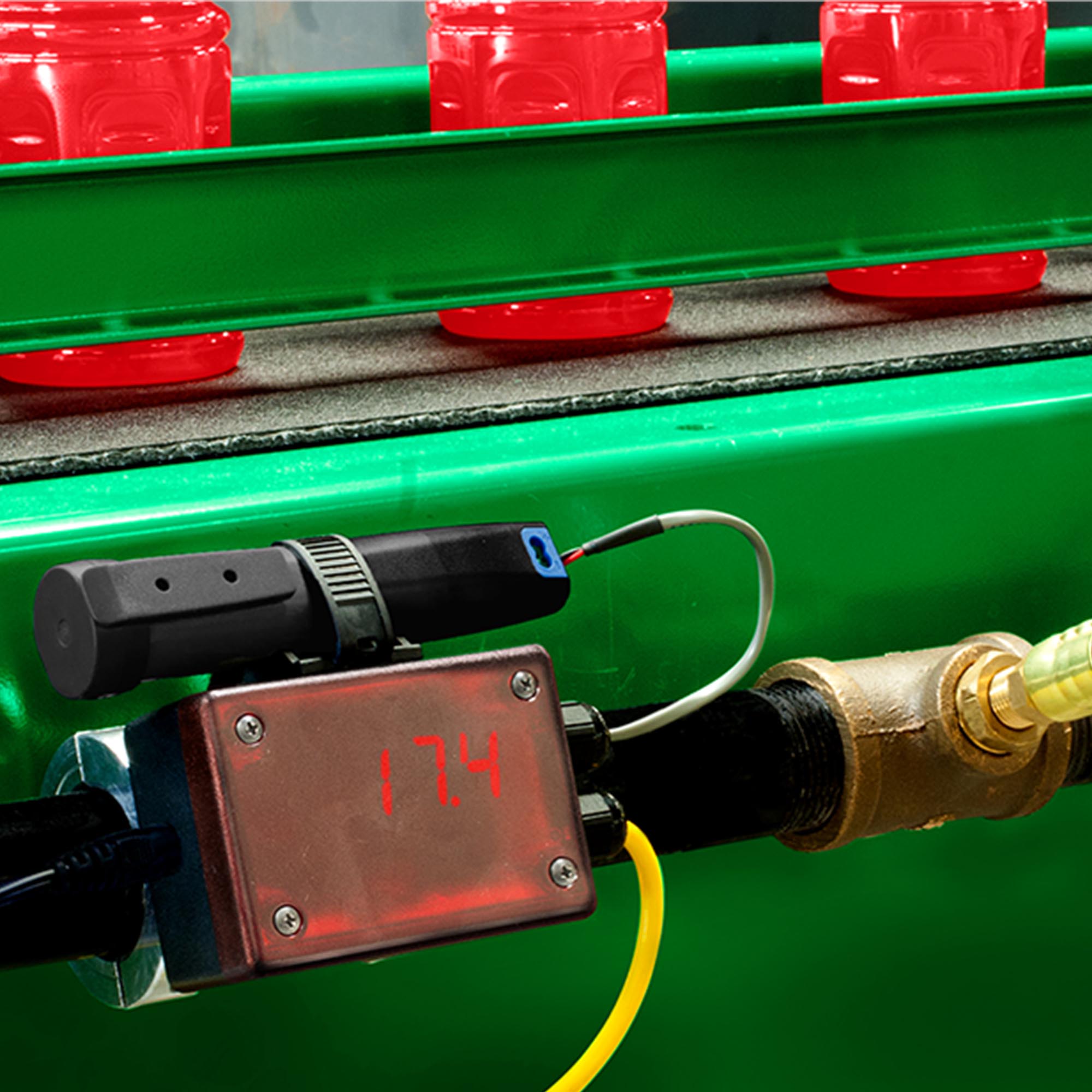

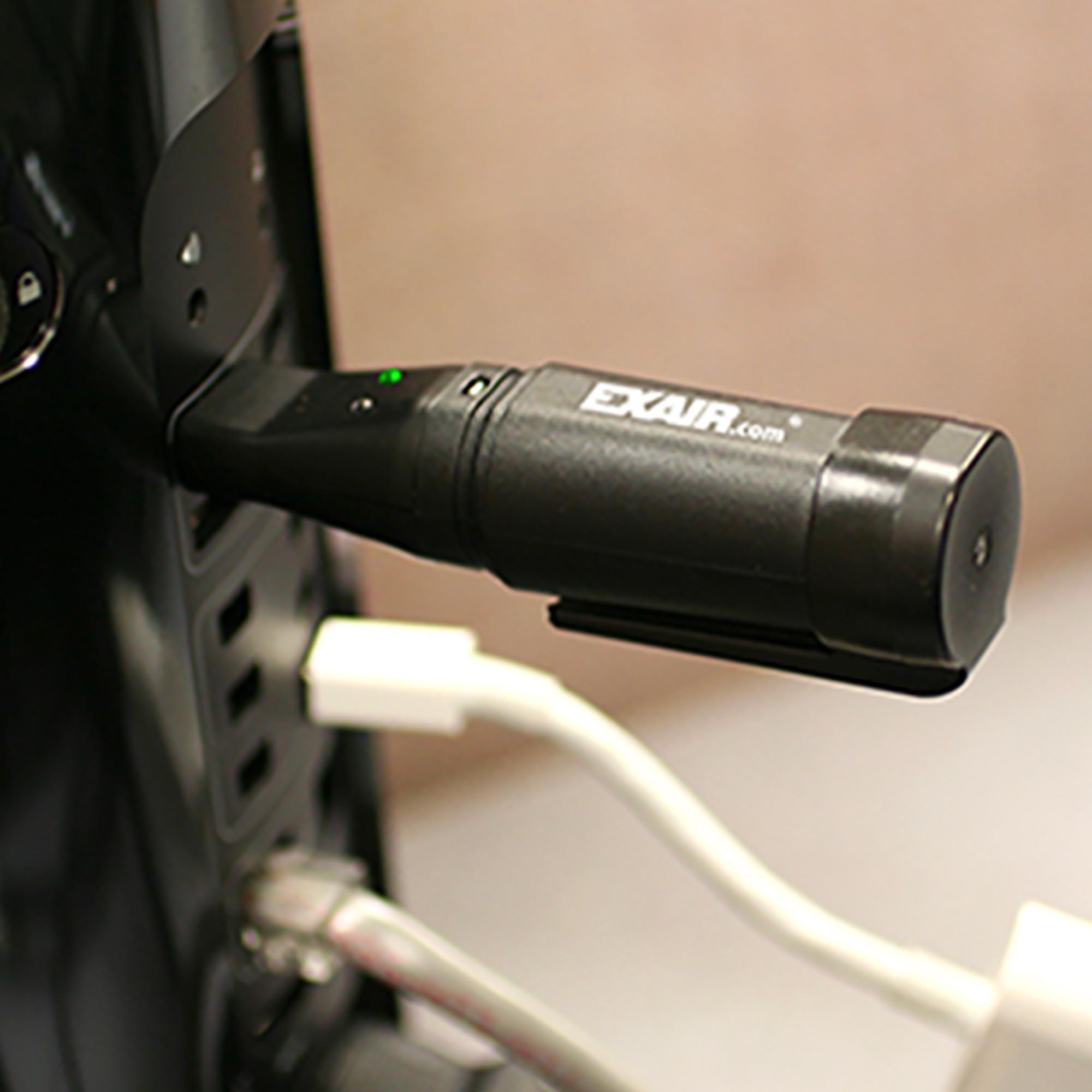

El USB Data Logger Modelo 9147 permite registrar el flujo de Aire Comprimido durante períodos prolongados para analizar posteriormente el comportamiento del consumo.
La frecuencia de registro puede configurarse desde aproximadamente una medición por segundo hasta una medición cada 12 horas. Los datos pueden descargarse a una computadora, visualizarse mediante el software correspondiente o exportarse a Microsoft Excel®.

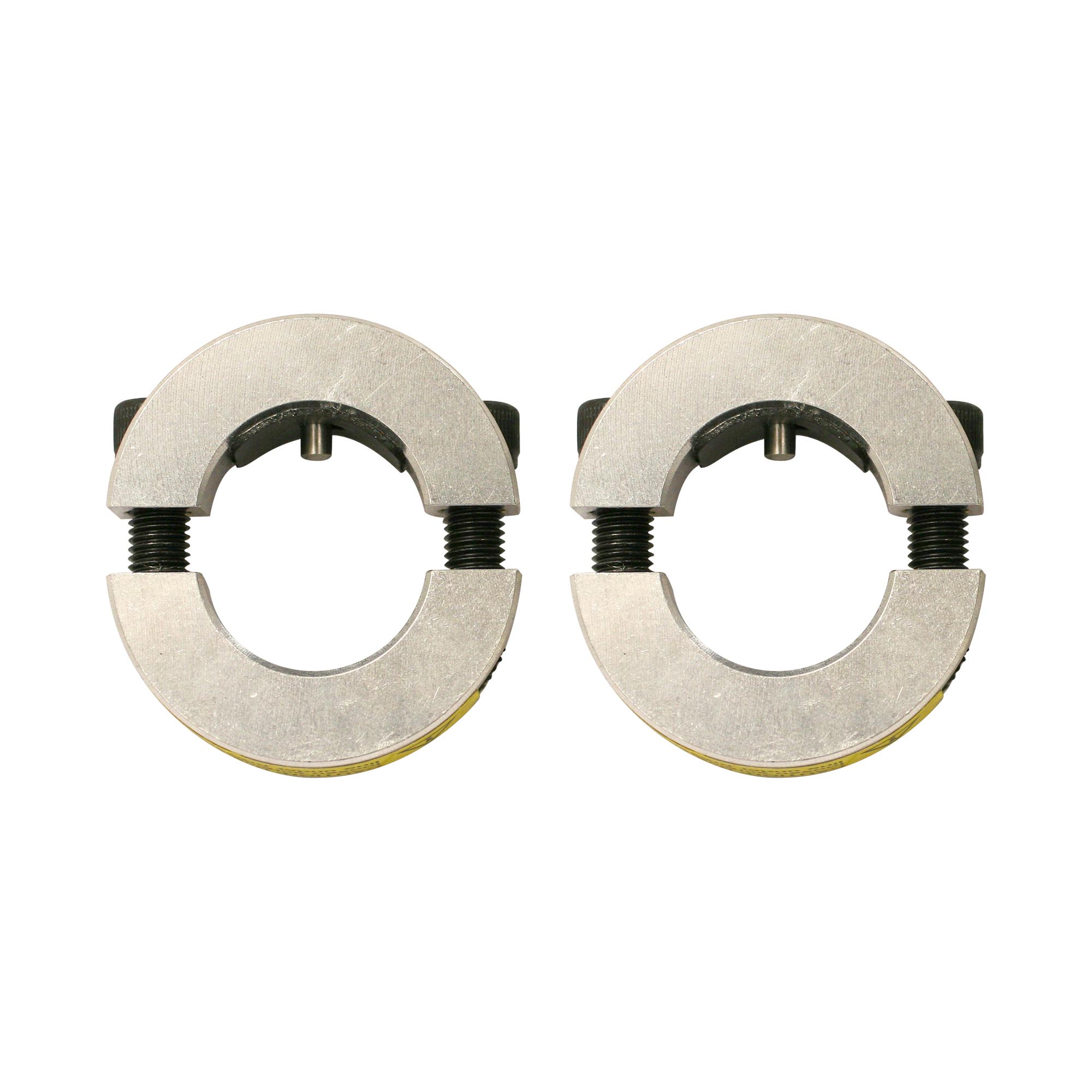

Los aros de cierre permiten cubrir y sellar los orificios realizados en la cañería cuando se retira un caudalímetro. De esta manera, el mismo instrumento puede trasladarse posteriormente a otro punto de la instalación.

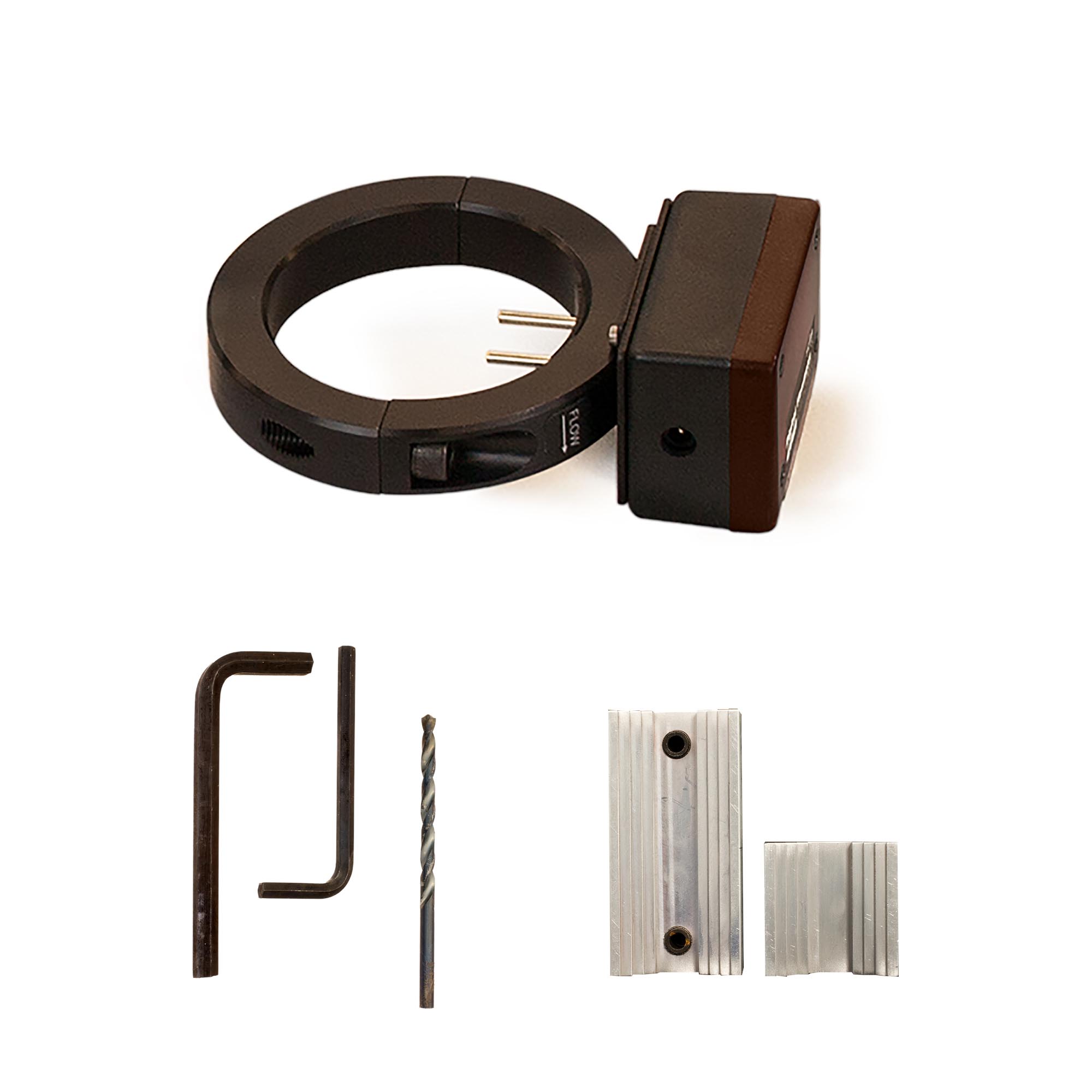

Los kits básicos incluyen los componentes necesarios para realizar la instalación:

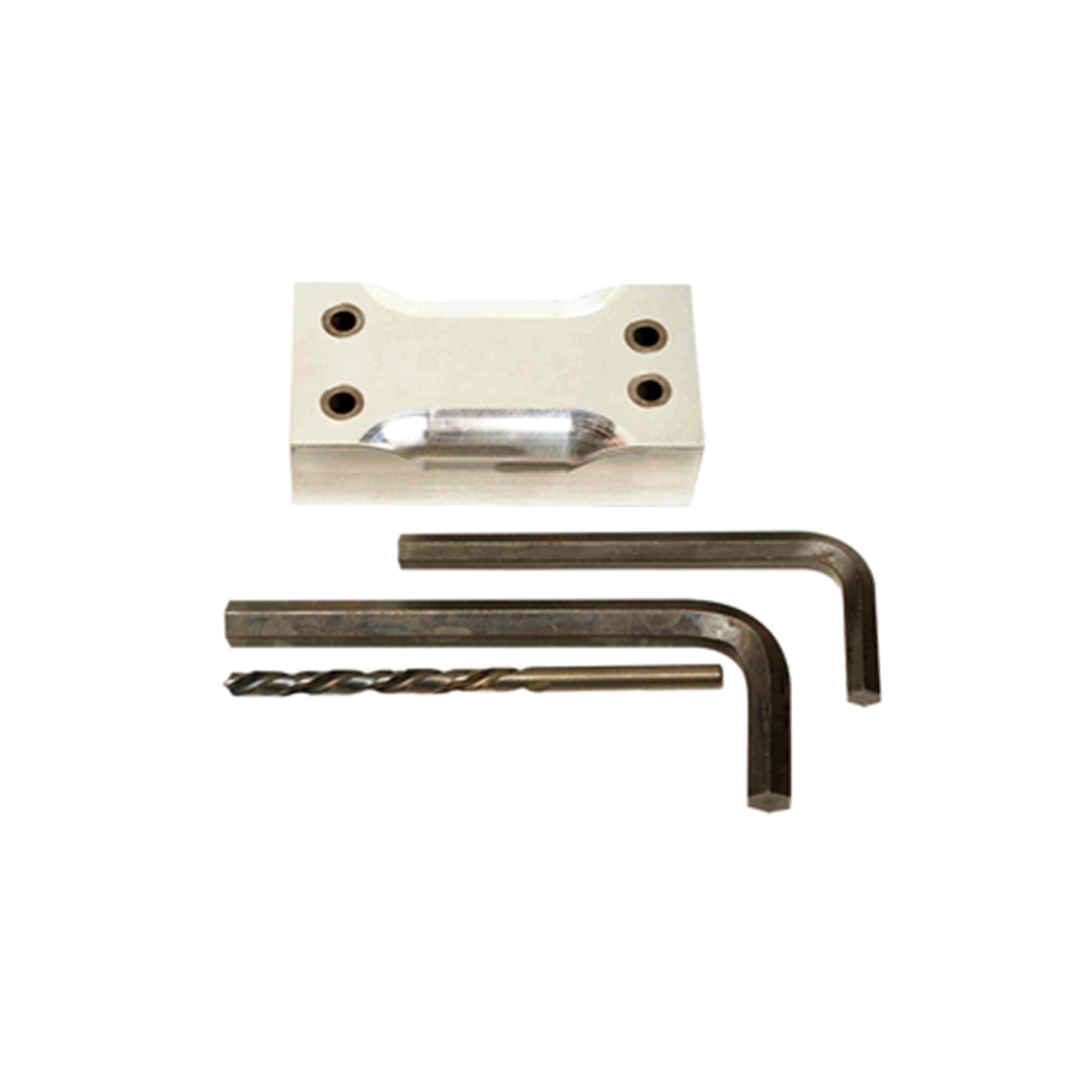

La guía permite ubicar con precisión los dos orificios necesarios para introducir las sondas de medición en la cañería.
Si ya dispone de una guía de perforación y los accesorios correspondientes para un caudalímetro del mismo tamaño, es posible solicitar determinadas configuraciones sin el kit de guía.
Instalación y revisión de partes del Caudalímetro Digital
Instalación rápida del Caudalímetro
