Amplifique el Caudal de Aire con bajo consumo y sin partes móviles para Ventilar, Enfriar, Secar, Limpiar y Mover Aire.

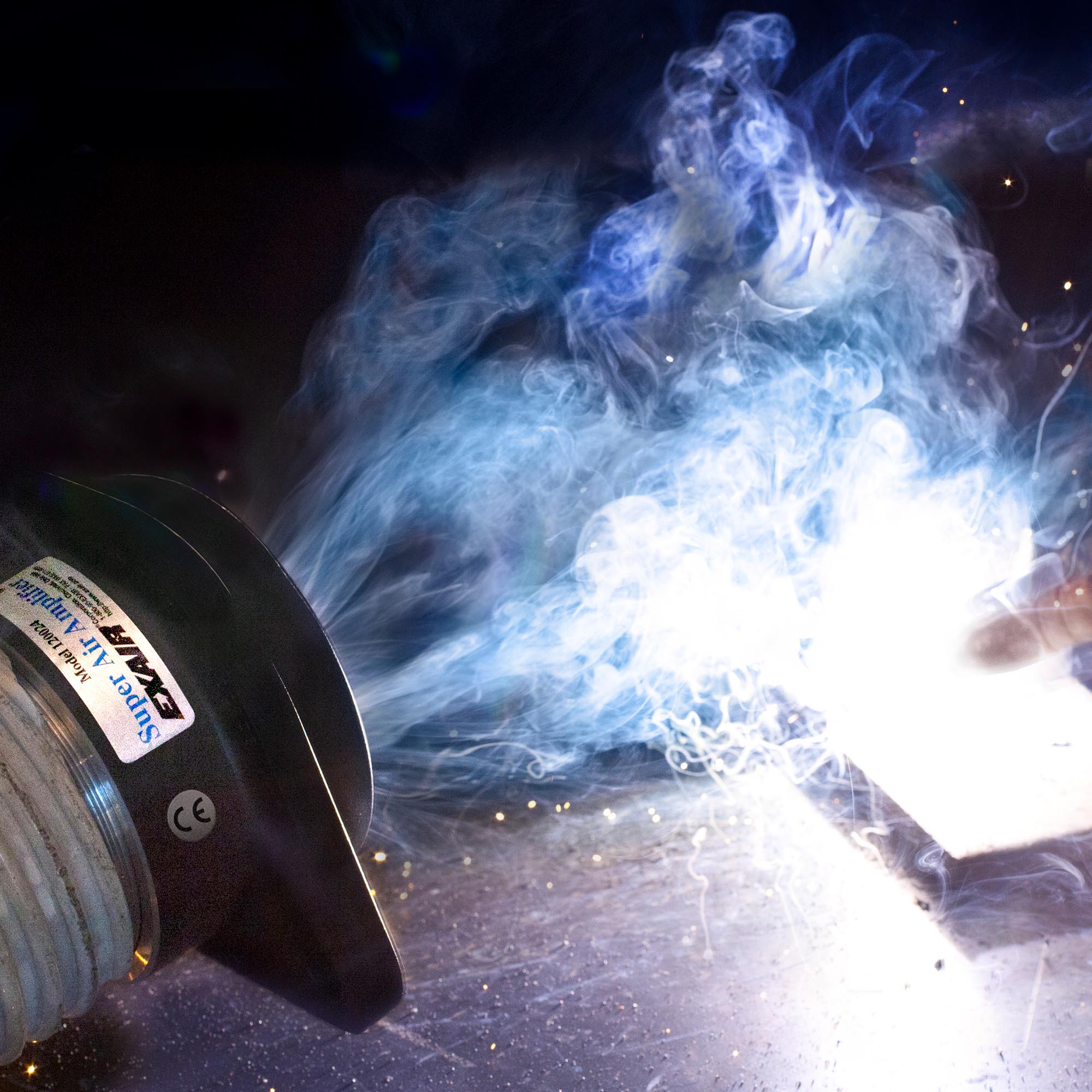

Los Amplificadores de Aire o Amplificadores de Caudal de EXAIR son una solución sencilla y eficiente para mover grandes volúmenes de aire, humos, vapores y materiales livianos utilizando una pequeña cantidad de Aire Comprimido como fuente de energía.

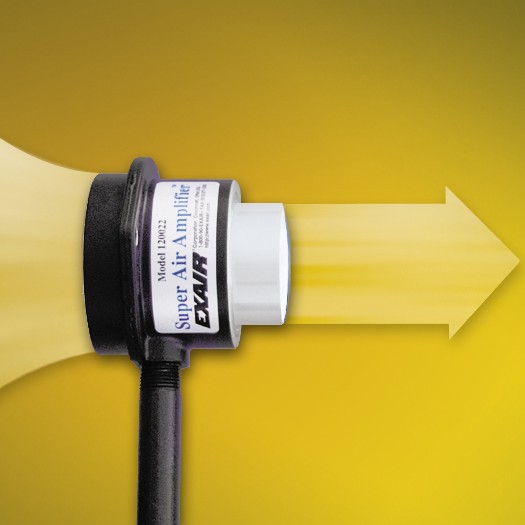

Su funcionamiento se basa en el efecto Coandă, un principio de la dinámica de fluidos que permite que el aire comprimido arrastre una gran cantidad de aire del entorno. De esta manera, el caudal de salida puede ser muy superior al consumo de Aire Comprimido, con relaciones de amplificación de hasta 25 veces, según el modelo.
Al no utilizar motores, turbinas ni partes móviles, los Amplificadores de Aire ofrecen una solución compacta, de bajo mantenimiento y con respuesta inmediata para aplicaciones industriales de ventilación, extracción, enfriamiento, secado y limpieza.
EXAIR ofrece dos configuraciones principales: el Súper Amplificador de Aire, diseñado para alta eficiencia y bajo nivel de ruido, y el Amplificador de Aire Ajustable, que permite regular de manera continua el caudal de salida para ajustarse a la aplicación.
Partes metálicas son secadas utilizando una serie de Amplificadores de Aire Ajustables
Un Súper Amplificador sopla virutas después de un proceso de mecanizado
Amplificadores Ajustables secan y enfrían una pieza de fundición de gran tamaño a la salida de un lavado a alta temperatura

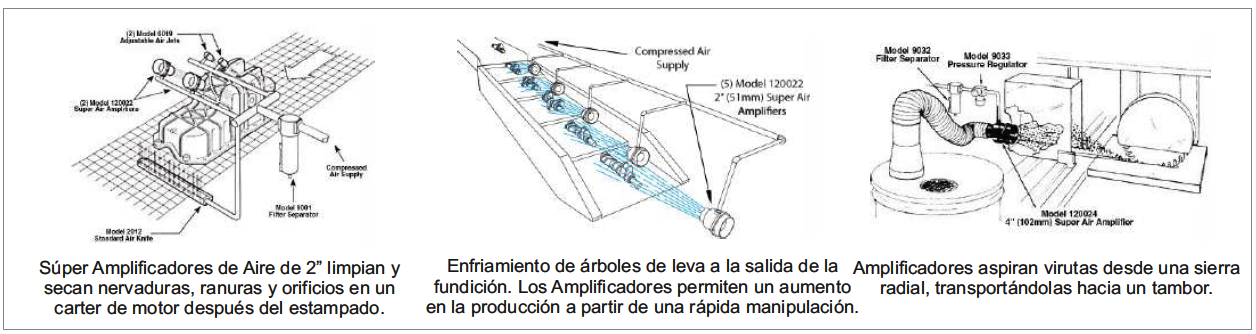

Los Amplificadores de Aire permiten mover grandes volúmenes de aire utilizando una cantidad relativamente pequeña de Aire Comprimido, aprovechando el aire disponible en el entorno. Esto los convierte en una alternativa práctica para numerosas aplicaciones en las que tradicionalmente se utilizan ventiladores, extractores o sistemas de movimiento de aire.
Su diseño neumático sin partes móviles elimina la necesidad motores, turbinas y otros componentes mecánicos, logrando simplificar la instalación y reducir las tareas de mantenimiento. Además, funcionan únicamente con Aire Comprimido, por lo que pueden instalarse en lugares donde no resulta conveniente utilizar equipos eléctricos.
Otra ventaja es su respuesta inmediata: el equipo comienza a funcionar al suministrar Aire Comprimido y se detiene al cortar el suministro. El caudal y la fuerza pueden controlarse regulando la alimentación de Aire Comprimido y, según el modelo, ajustando la abertura de salida. Además posee flexibilidad de instalación. Tanto la entrada de aspiración como la descarga pueden conectarse a mangueras o ductos, permitiendo tomar aire desde otro sector o transportar humos, vapores y aire hacia un punto de extracción.
La familia también permite elegir entre diferentes configuraciones según las necesidades de la aplicación: los Súper Amplificadores de Aire priorizan eficiencia y bajo nivel sonoro, mientras que los Amplificadores de Aire Ajustables permiten modificar fácilmente el caudal y la fuerza de salida en cualquier momento para adaptarlos a diferentes condiciones de trabajo.
Comparado con Ventiladores
Comparado con Venturis y Ejectores

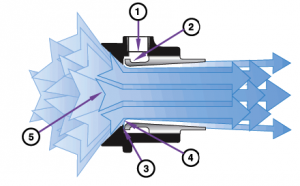

El Aire Comprimido pasa a través de la entrada de aire (1) y hacia una cámara anular (2). Luego es acelerado a través de una pequeña ranura circular (3) a alta velocidad. Esta corriente de aire primaria reproduce el efecto coanda (4) el cual dirige el aire directo hacia la salida. Se crea un área de baja presión en el centro (5), induciendo una corriente de gran volumen de aire circundante dentro de la corriente de aire primaria. La combinación de las corrientes de aire primaria y de aire circundante, sale del Amplificador de Aire como una corriente de elevado volumen y alta velocidad.

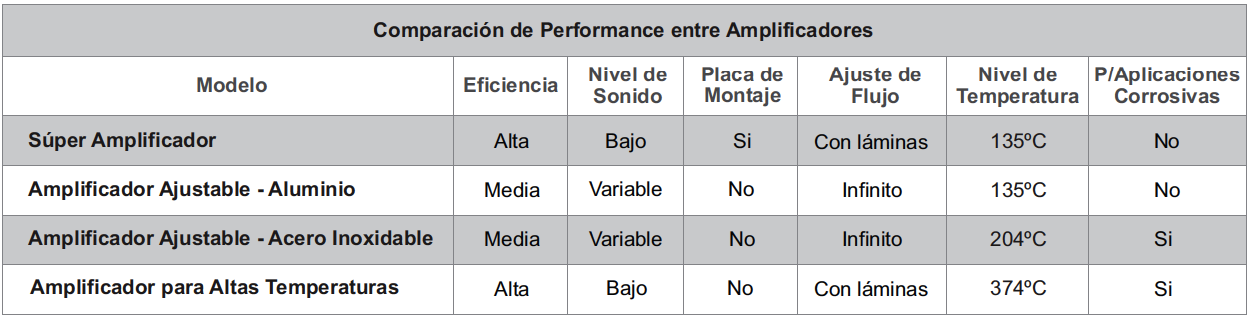

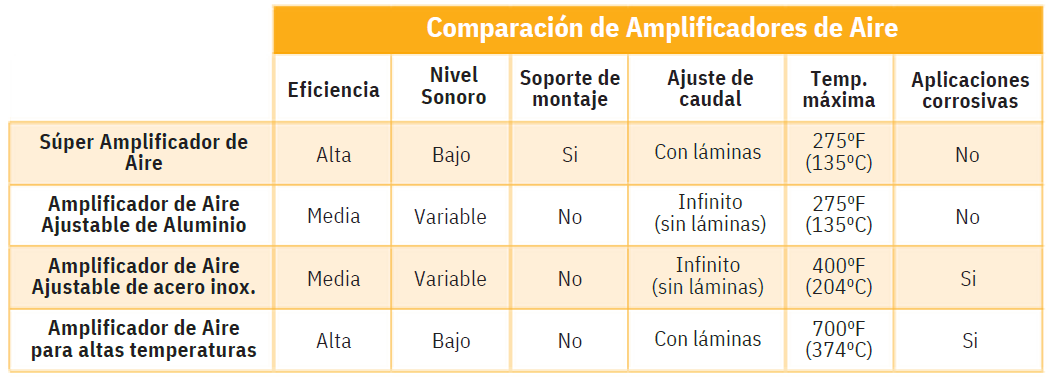

La elección del Amplificador de Aire depende principalmente del caudal requerido, la posibilidad de regular la salida, el material de construcción, la temperatura de operación y las características de la instalación. Para determinar la configuración más conveniente, comuníquese con AYRFUL para analizar su aplicación.

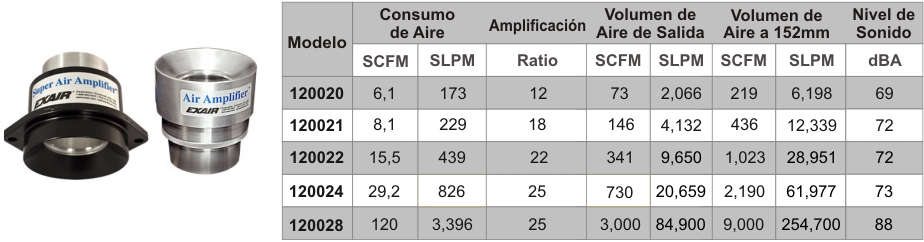

Súper Amplificador de Aire: recomendado cuando se busca alta eficiencia, bajo nivel de ruido y un caudal de salida elevado, con regulación mediante láminas.
Amplificador de Aire Ajustable: recomendado cuando es importante contar con una regulación continua del caudal y la fuerza de salida, mediante el ajuste de la abertura de aire. Está disponible en Aluminio y Acero Inoxidable.

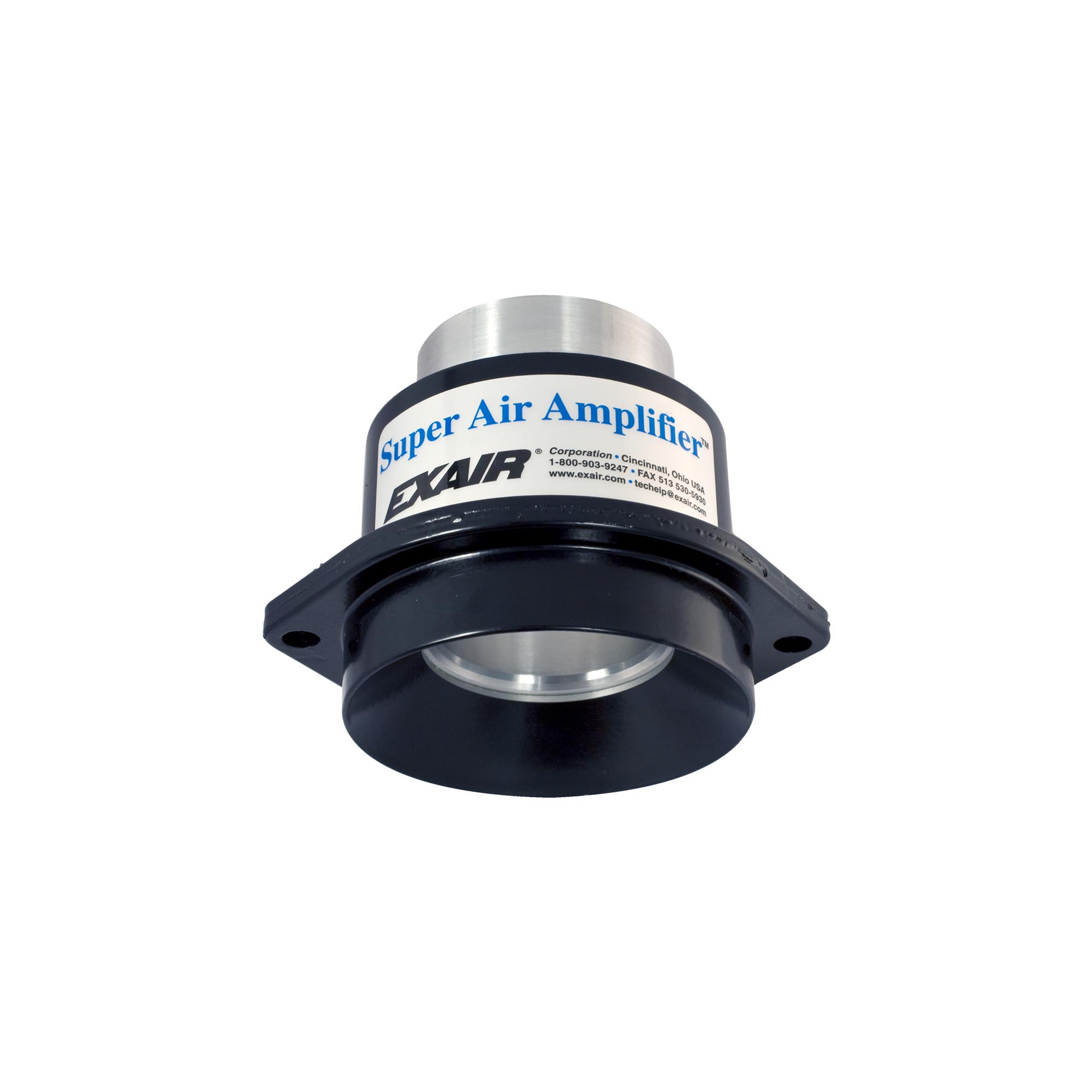

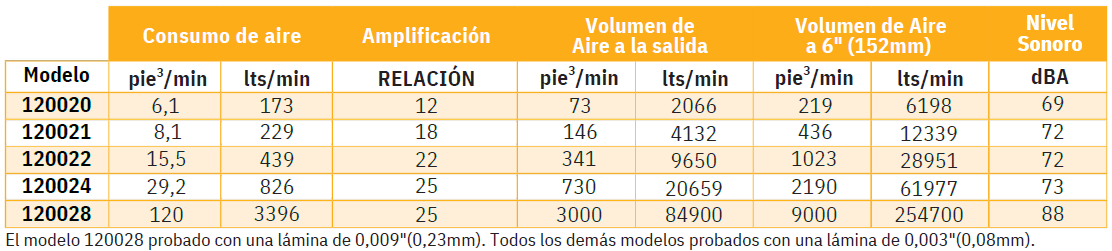

El Súper Amplificador de Aire está diseñado para obtener un alto caudal de salida con elevada eficiencia y bajo nivel de ruido. Su diseño utiliza un sistema de shims que mantiene la posición precisa de los componentes internos y permite adaptar el rendimiento del equipo según la aplicación.
Características principales:
¿Cómo se Regula?
El Súper Amplificador de Aire utiliza un lámina para mantener la abertura de aire en la posición adecuada. El modelo se suministra con un lámina estándar de 0,003″ (0,08 mm).
Para determinadas aplicaciones, pueden utilizarse láminas de mayor espesor para incrementar el caudal y la fuerza de salida:

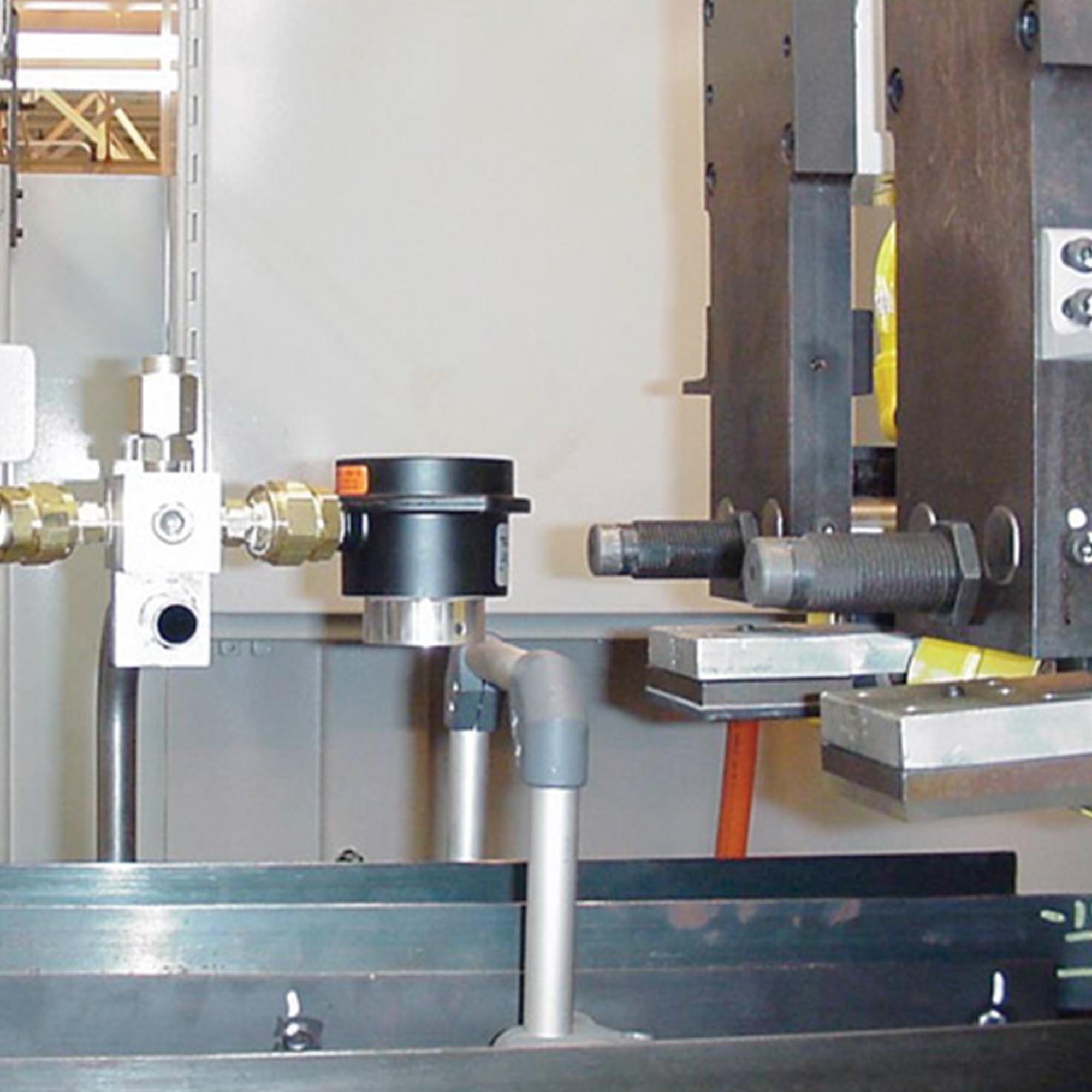

Súper Amplificador de 2″ seca objetos mientras se desplazan por la cinta transportadora.

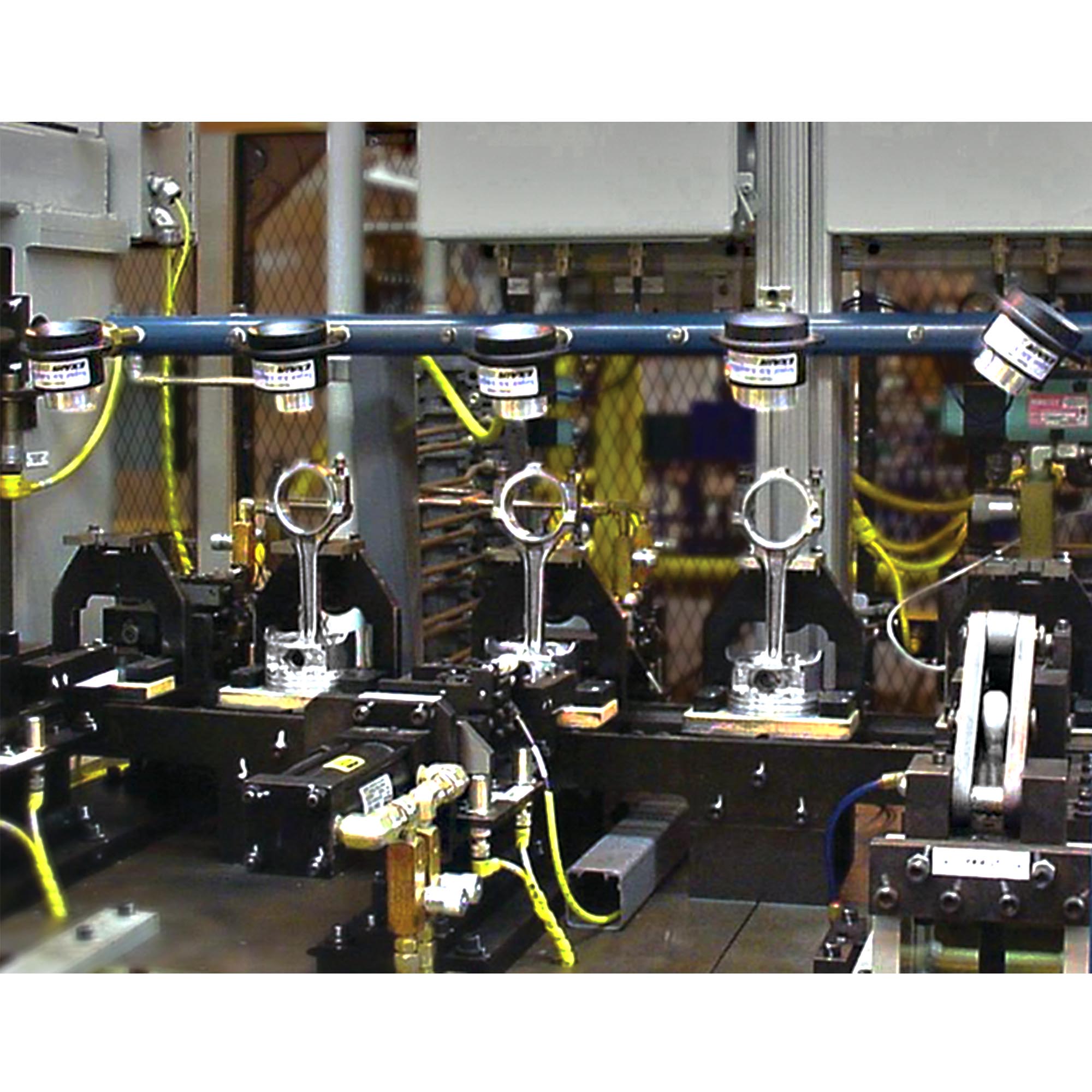

Súper Amplificadores de 2″ refrigeran pistones de camiones durante el proceso de fabricación.

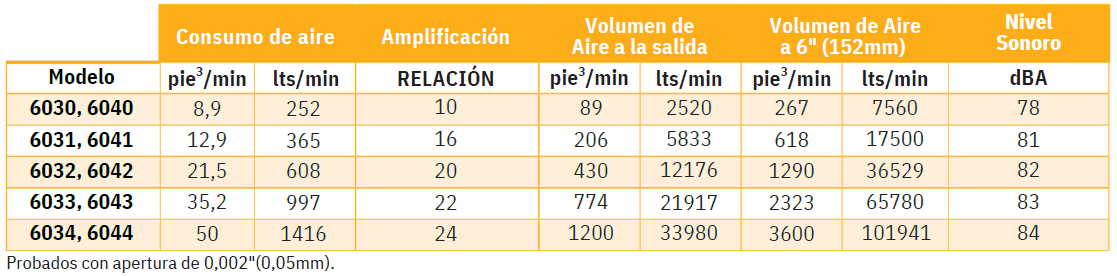

El Amplificador de Aire Ajustable permite regular de manera continua el caudal y la fuerza de salida mediante el ajuste de su abertura de aire. Esta característica permite pasar de un flujo suave a un flujo de mayor intensidad, adaptando el funcionamiento del equipo a diferentes requerimientos de proceso.
Está disponible en Aluminio y Acero Inoxidable, lo que permite seleccionar la construcción adecuada según las condiciones de la aplicación.
Características principales:
¿Cómo se Regula?
El ajuste se realiza girando el extremo de descarga del amplificador mientras se mantiene flojo el aro moleteado. Al modificar la abertura de aire, se regula el consumo de Aire Comprimido y, en consecuencia, el caudal de salida. Una vez alcanzada la regulación deseada, se ajusta el aro para bloquear la posición seleccionada. La abertura típica se encuentra entre 0,002″ y 0,004″ (0,05 y 0,10 mm).

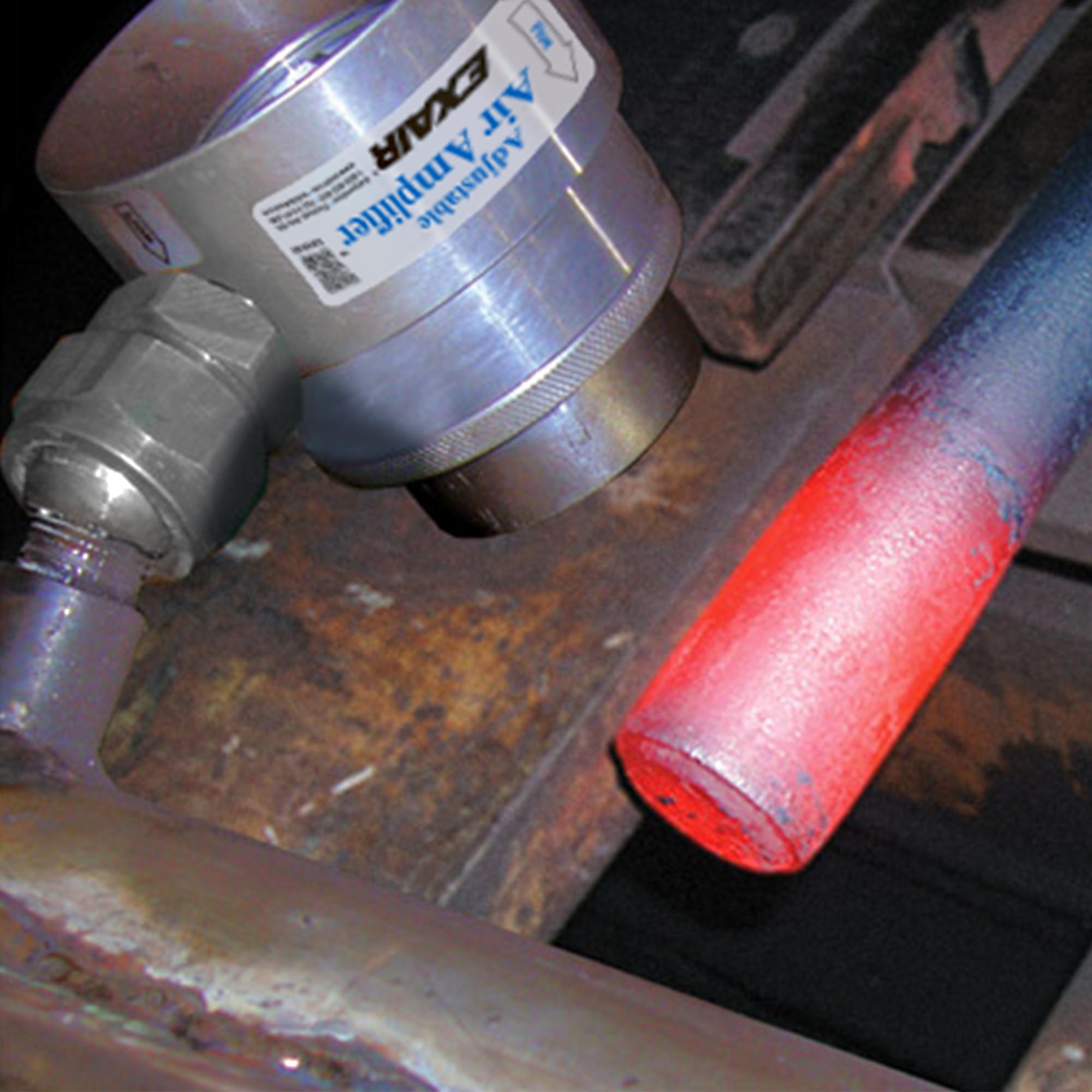

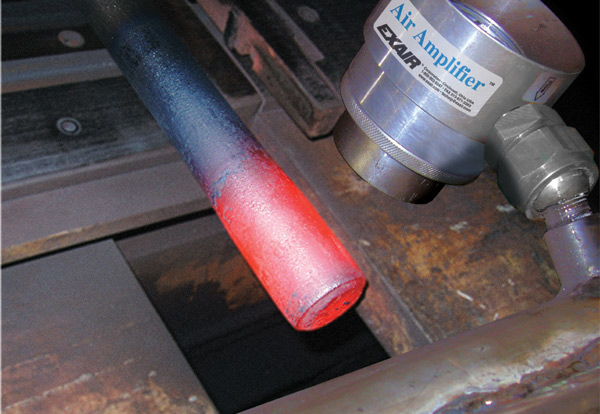

Amplificador Ajustable de 2″ enfrían ejes calentados por inducción antes de instalar las masas.

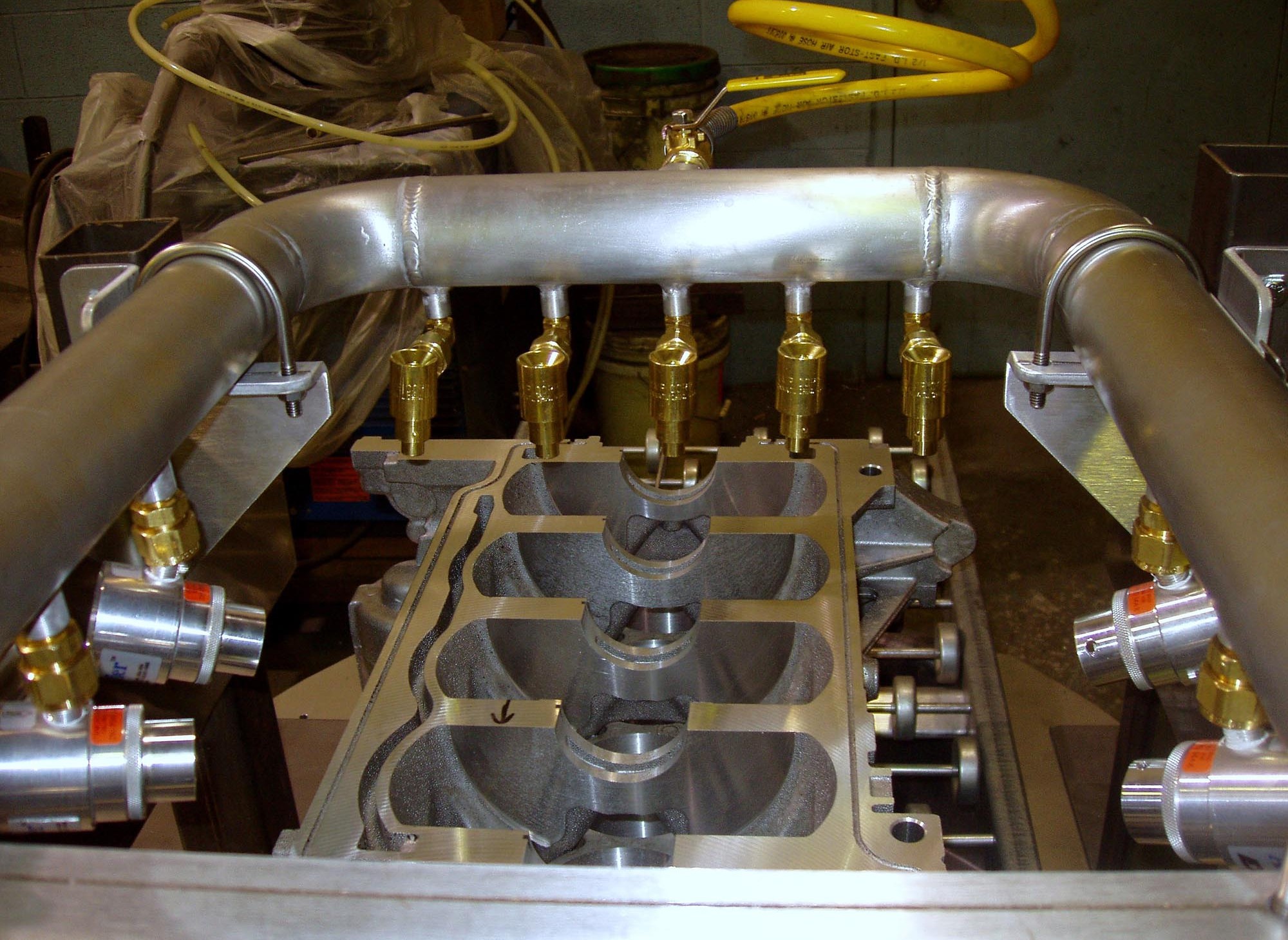

Amplificador Ajustable secan block de motor previo al ensamblaje.

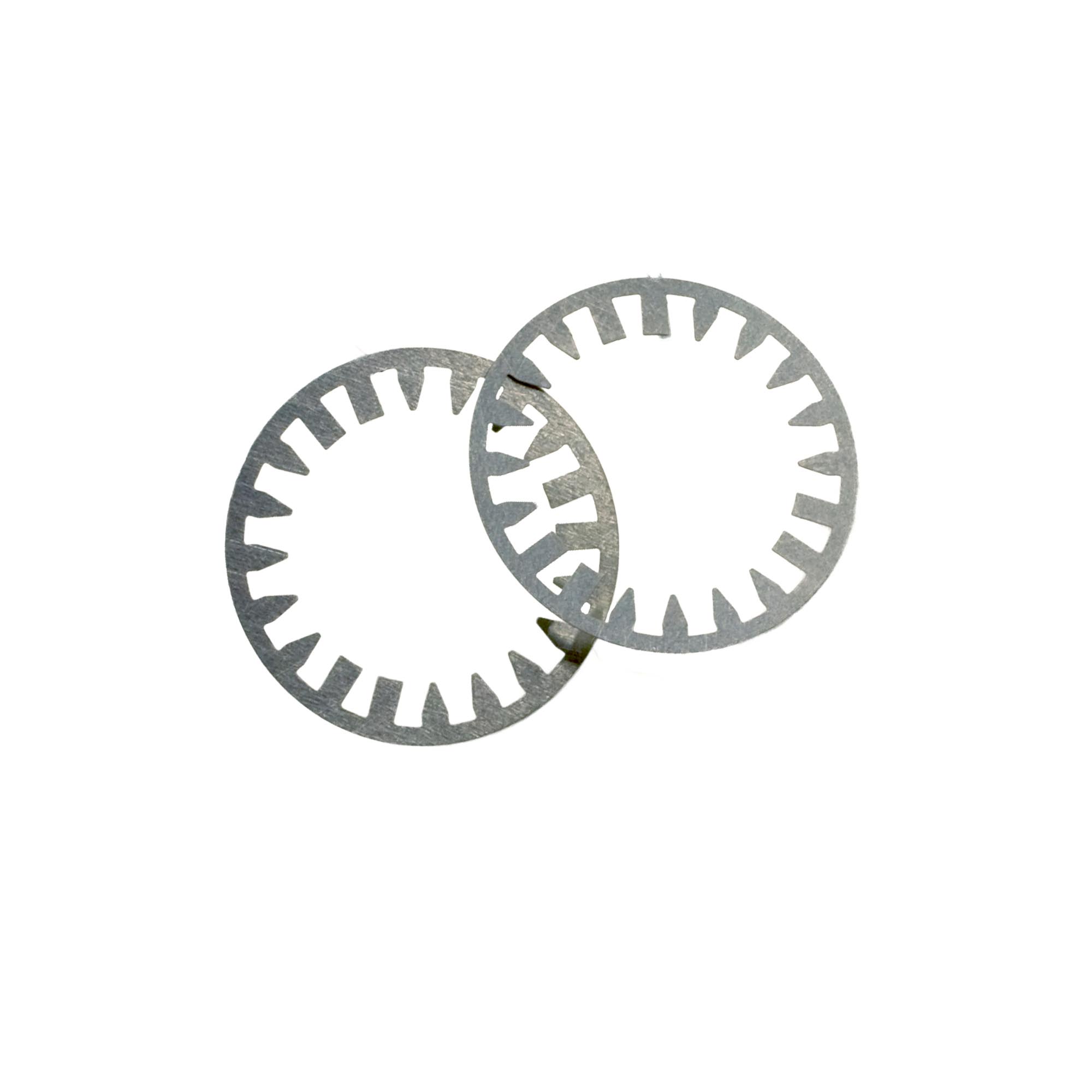

El Kit de Láminas de EXAIR permite modificar la abertura de Aire Comprimido del Súper Amplificador de Aire para adaptar el caudal y la fuerza de salida a los requerimientos de cada aplicación. Incluye diferentes espesores de láminas para seleccionar la configuración adecuada.

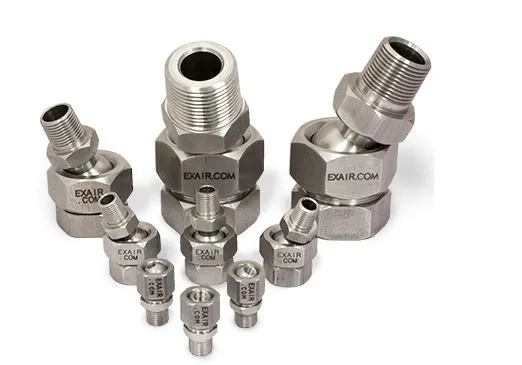

El Acople Giratorio de EXAIR permite ajustar de manera sencilla la orientación, facilitando la correcta dirección del soplado. Una correcta posición del ángulo de soplado puede ayudar a optimizar el rendimiento, reducir el nivel de ruido y mejorar la eficiencia de la aplicación. El acople permite un movimiento de 25° respecto del eje central, proporcionando un rango total de ajuste de 50°.
Disponible en Acero Inoxidable 303 o 316.
El EFC™ de EXAIR permite controlar automáticamente el suministro de Aire Comprimido, activándolo únicamente cuando detecta una pieza presente. De esta manera, reduce el consumo de Aire Comprimido y los costos asociados, evitando que el aire continúe circulando cuando no es necesario.
Cuenta con un sensor fotoeléctrico con alcance de hasta 1 m y ocho modos de funcionamiento programables para adaptar el control a diferentes aplicaciones.
Mangueras flexibles de interior liso disponibles para su aplicación. Según los requerimientos de la misma, se posee opción antiestática, para aplicaciones alimenticias y para uso con materiales abrasivos. Consultar por diámetro, longitud y características.
