Descripción
La medición y el control del Aire Comprimido empleado en la planta industrial es el 1º paso para identificar áreas de alto consumo energético y potencial ahorro económico, que luego permitirán tomar decisiones informadas para Optimizar el Sistema y sus Aplicaciones, y mejorar así la Eficiencia Energética.
¿Qué es el Nuevo Caudalímetro Digital Hot Tap?
El Nuevo Caudalímetro Digital Hot Tap EXAIR es la manera más segura y eficiente de monitorear su consumo de aire comprimido y fugas presentes en el Sistema, permitiendo su instalación en líneas de aire comprimido bajo presión. A diferencia de otros equipos, el display digital del Caudalímetro EXAIR, indica en tiempo real el caudal de aire que fluye a través de la cañería dónde es instalada, sin necesidad de recolectar otros parámetros ni utilizar un factor de conversión para ser preciso.
¿Por qué elegir el Nuevo Caudalímetro Hot Tap de EXAIR?
Este Caudalímetro Digital es la solución para el problema de la instalación de medidores de caudal en líneas presurizadas. Elimina la necesidad de aislar un tramo de cañería o despresurizar el sistema para instalar el dispositivo, optimizando los tiempos de instalación manteniendo seguridad.
El Caudalímetro Hot Tap incorpora dos válvulas por las cuáles se insertan las sondas térmicas dentro del conducto. Un silenciador, colecta las virutas del proceso de agujereado, evita que los residuos del proceso ingresen al flujo de aire y minimiza la exposición al ruido. La medición de aire comprimido es el primer paso por el cual, se identifica las áreas de alto consumo de aire comprimido, las fugas de aire comprimido, y se optimiza el uso del aire.

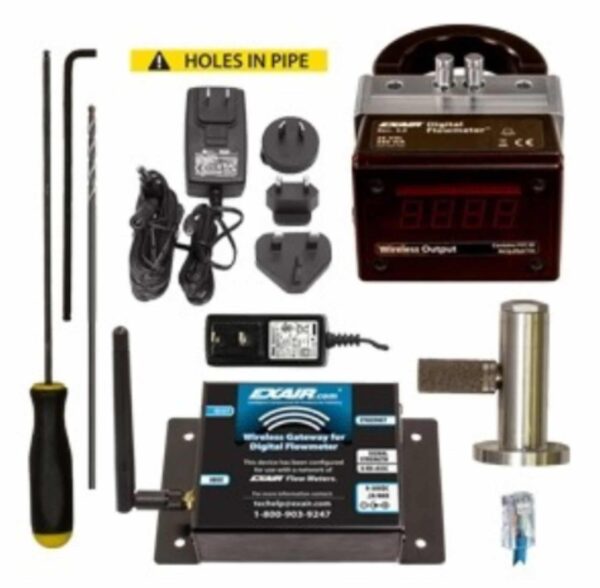

Con respecto a su instalación, este dispositivo está diseñado para ser montado de forma permanente y viene calibrado de fábrica para el diámetro y material de cañería en la que será instalado. Para una instalación segura, deberá seguirse paso a paso la guía de instalación para la perforación de dos orificios de Ø4.75mm en la cañería. Cada caudalímetro se ofrece con el hardware necesario y las herramientas para su instalación, incluyendo broca para agujereado, guía de broca, silenciador colector de virutas, y llave allen.
Puede solicitarse en formato estándar para visualización del caudal de aire en una pantalla de brillo LED, con opcionales cómo data logger para recopilar y manipular los datos, o bien, placa de comunicación inalámbrica para transmitir los datos en forma segura a través de una red inalámbrica. Los valores del caudal de aire puede expresarse en Metro Cúbico por Minuto, Metro Cùbico por Hora, o Pie Cúbico por Minuto Estándar.
Los Caudalímetros Digitales Hot Tap para Líneas Presurizadas EXAIR se encuentran disponibles para cañerías de hierro schedule 40 y Cobre Tipo L en tamaños de 2”, 2-1/2”, 3”, 4”, 6” y 8”. Son conformes a CE y RoHS. Pueden ser solicitadas para cañerías schedule 80 o 10S.
Características
- Monitoreo continuo de los Consumo de Aire Comprimido
- Evita despresurización de línea
- Instalación en línea de aire de hasta 8.96bar de presión
- Salida 4-20 mA en rango calibrado
- 6 modelos disponibles de 2” a 8” en Cañerías Schedule 40, Cobre Tipo L, sch80 u 80S
- No requiere calibración o puesta a cero
- Incluye todos los componentes para su instalación (fuente incluida)
- NEMA 4
Especificaciones Técnicas
Videos
Instalando el Caudalímetro Digital Hot Tap EXAIR para colocación en líneas presurizadas
Info para Versión con Comunicación Inalámbrica
Software EXAIRlogger™
Características y Ventajas
- Permite totalizar los Consumos de Aire Comprimido de toda la planta (acepta hasta 250 Caudalímetros)
- Contiene todas las herramientas necesarias para realizar un análisis en profundidad, en función de los consumos
- Posibilita la comparación de caudales acumulados de un mismo medidor por día, semana, mes, etc. o bien entre medidores
- Permite la configuración por Caudalímetro, de límites de consumo máximos y mínimos, y su monitoreo en tiempo real
- Posibilita el envío de notificaciones y alarmas a un teléfono móvil asignado, además de a la PC
- Permite programar el inicio automático del Monitoreo
- Posibilita la creación de un historial de los valores de consumo registrados
- Datos en valores excel para la realización de cálculos y gráficos para facilitar el análisis y la toma de decisiones
- Plantillas de cálculo pre-diseñadas en formato Excel para un minucioso análisis de datos
- Instalación y configuración sencillas y rápidas
Configuración del Software
¡Configure los Caudalímetros y sus parámetros de medición fácilmente!
- Permite configurar, entre otros, el intervalo de toma de datos para cada Caudalímetro (1). Asimismo, muestra las acciones principales que va realizando el software (2), ej.: Comienzo de toma de datos, errores registrados, etc.
- Menú con guía para detección y configuración de los puertos de entradas y adaptadores, intervalos de lectura de datos, límites y etiquetas
- Configure el Caudal Máximo y Mínimo (1) para cada Caudalímetro (2), dependiendo de las necesidades de la línea, sector o proceso. Cada vez que los mismos sean superados o queden por debajo (3), el programa activará una alarma de aviso que le permitirá revisar y corregir la situación.
Visualización de los Consumos
¡Monitoree la Curva de Consumo de cada Caudalímetro en tiempo real!
- Esta pantalla permite visualizar y seguir en tiempo real, los consumos de Aire Comprimido registrados por linea, sector o proceso, dependiendo de dónde se encuentre instalado cada Caudalímetro, así como la curva generada por éste.
¡Visualice el estado actual de cada Caudalímetro!
- Esta pantalla permite observar el estado actual de cada Caudalímetro instalado (1), utilizando distintos colores para evidenciar avisos, alarmas, errores registrados (2), etc.
Excel ELUsage (EXAIR Logger Usage)
Herramientas adicionales para el Análisis, la Visualización y la generación de Gráficos
El Excel preconfigurado “ELUsage”, que viene en conjunto con el software, permite organizar y visualizar los datos tomados por cada Caudalímetro según se requiera, sea por día, semana, mes, etc., o en cualquier modo acumulativo (por ejemplo, permite generar un archivo con todos los datos tomados en el primer turno de trabajo durante un mes o bien durante los fines de semana con el fin de detectar fugas, etc.). A partir de esto, se podrán realizar los gráficos necesarios como se ejemplifica a continuación.
Ej. Intervalo de Consumo por Minuto
Ej. Intervalo de Consumo Diario + Gráfico
Ej. Intervalo de Consumo Semanal + Gráfico
“NO se puede CONTROLAR aquello que NO se puede MEDIR”
¡En caso de necesitar asesoramiento sobre los datos obtenidos, u otros relacionados, no dude en contactarse con nosotros!
