Un cliente que produce equipos automáticos de prueba y ensamblaje para la industria automotriz se contactó recientemente con nosotros por una aplicación, dado que estaba empezando un proyecto de una estación de soldadura automatizada.1.
La máquina fue diseñada para soldar cables en los contactos para un ensamble de motor. Esta, demostró funcionar bien pero a un ritmo lento, por lo que, cuando se necesitó aumentar el ritmo de trabajo, descubrieron que necesitaban calentar más la pieza en un período de tiempo más corto para lograr el resultado deseado en la unión de soldadura. El problema que resultó, fue que el proceso de soldadura impartía demasiado calor en el conjunto del conector.1

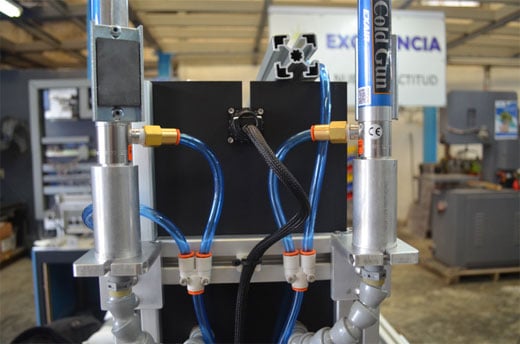

2 Pistolas de Refrigeración de Alta Potencia montadas fuera de la máquina de soldar
Después de revisar la aplicación con nuestro cliente, determinamos que había dos puntos dentro de la máquina que debían enfriarse durante cada ciclo para evitar que el calor se acumulara en las piezas. Dadas las condiciones de alta temperatura y el corto tiempo disponible para la refrigeración, se recomendó entonces por instalar 2 Pistolas de Refrigeración de Alta Potencia EXAIR, para enfriar la pieza inmediatamente después del proceso de calentamiento para la soldadura.
Antes de que se aplicara la solución de la Pistolas de Refrigeración, el conjunto tenía una temperatura de 150°C, la cual no era buena para asegurar una larga vida útil de los componentes conectados. Después de la instalación de las Pistolas de Refrigeración, el cliente pudo obtener una temperatura de 30°C en las piezas antes de salir de la máquina.
Funcionamiento: Las Pistolas de Refrigeración tienen incorporado un Tubo Vortex con el fin de convertir un suministro común de Aire Comprimido en dos corrientes de baja presión, una fría y otra caliente. La corriente de aire caliente es silenciada y descargada a través del propio equipo. El aire frío es silenciado y descargado a través de un tubo articulado, que lo orienta hacia el punto de aplicación. El uso de una base magnética montada a la Pistola de Refrigeración, hace de la misma un producto compacto, portable y de fácil armado.
El problema de la calidad fue pudo solucionarse debido a la gran capacidad de enfriamiento que poseen las Pistolas de Refrigeración de Alta Potencia EXAIR, que permitieron al cliente continuar con su plan para aumentar la productividad con la máquina sin tener ningún efecto adverso debido al calor que penetra en las piezas.
Asimismo, las Pistolas de Refrigeración de Alta Potencia se controlaron por medio de electroválvulas para producir la potencia de enfriamiento instantáneo solo al final del ciclo.
¿Tiene un proceso automático o semiautomático que podría beneficiarse de un enfriamiento localizado similar a este ejemplo? Si es así, AYRFUL tienen una amplia gama de productos de Pistolas de Refrigeración y Tubos Vortex que pueden ajustarse para satisfacer sus necesidades dentro de la aplicación.
En caso de necesitar asesoramiento sobre los datos obtenidos, u otros relacionados, no dude en contactarse con nosotros.
