Configuración estándar para el Transporte Neumático de Materiales, Piezas y Residuos con Aire Comprimido.

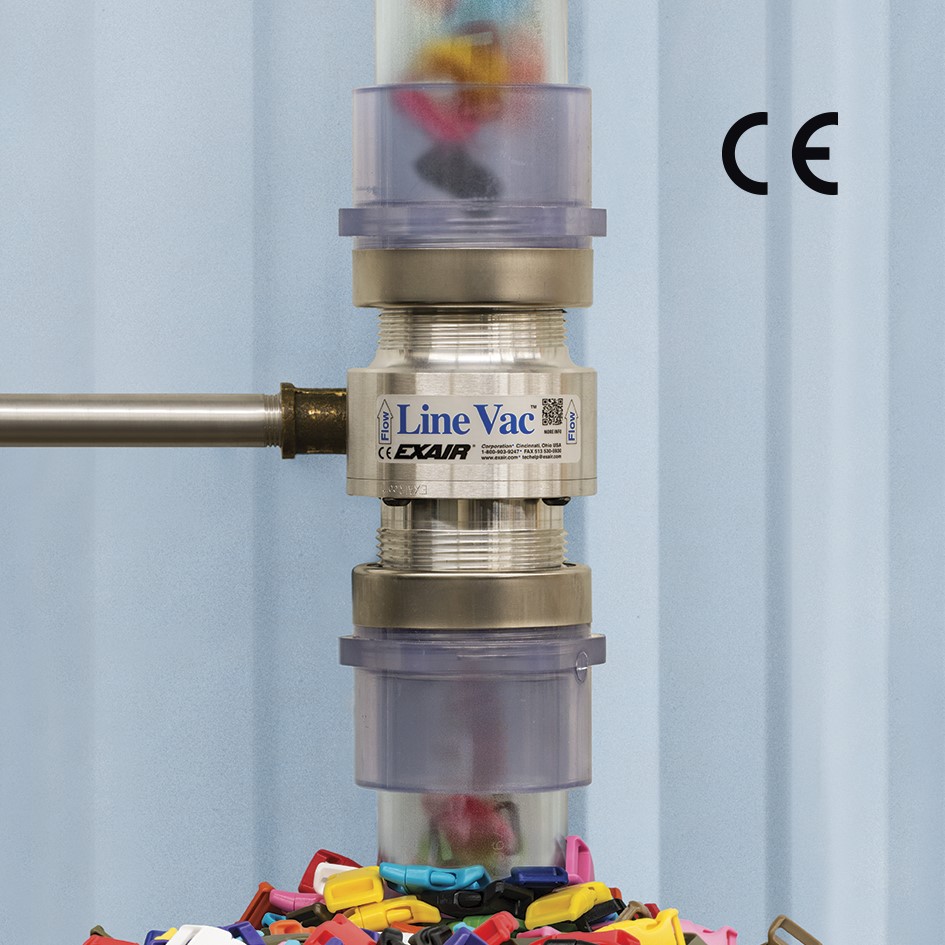

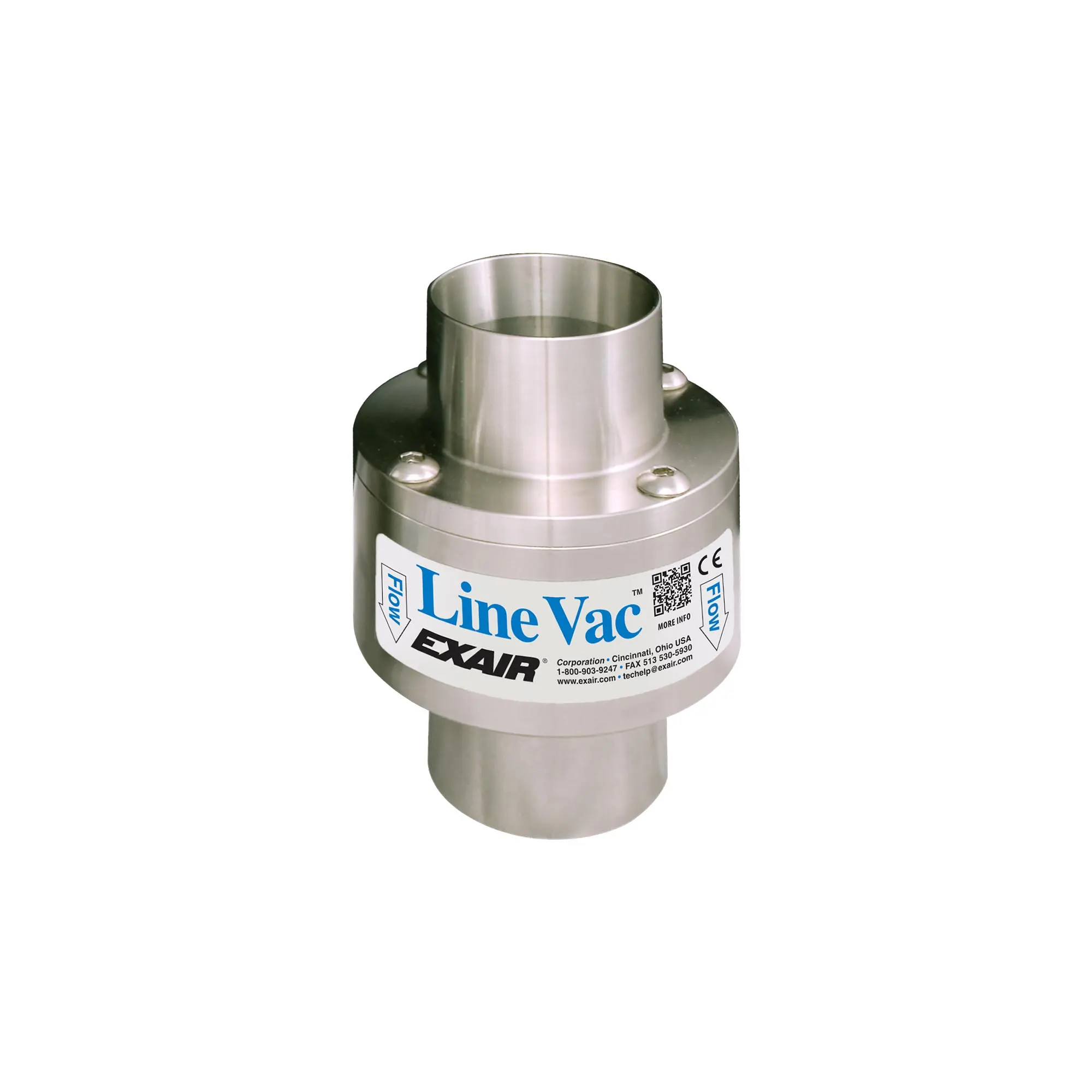

El Line-Vac™ o Transportador por Vacío de EXAIR es un transportador neumático que utiliza Aire Comprimido para generar vacío y transportar materiales a través de una manguera, tubo o cañería. Su diseño compacto y sin partes móviles permite convertir una instalación de tuberías convencional en un sistema de transporte para piezas, materiales, residuos y sólidos a granel.
Una pequeña cantidad de Aire Comprimido es inyectada a través de orificios especialmente direccionados, generando una zona de vacío en la entrada que aspira el material y lo acelera a través del Line-Vac, permitiendo su transporte en recorridos horizontales o verticales.

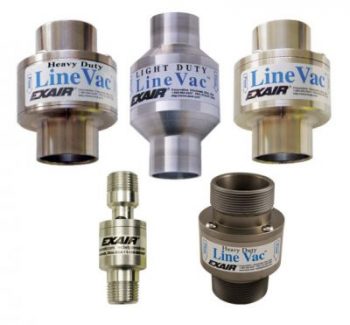

Los Line-Vac están disponibles en diferentes diámetros, materiales y configuraciones para adaptarse a distintos requerimientos de transporte, incluyendo modelos de Aluminio, Acero Inoxidable 303 y 316, versiones roscadas, sanitarias y modelos para aplicaciones de mayor exigencia.

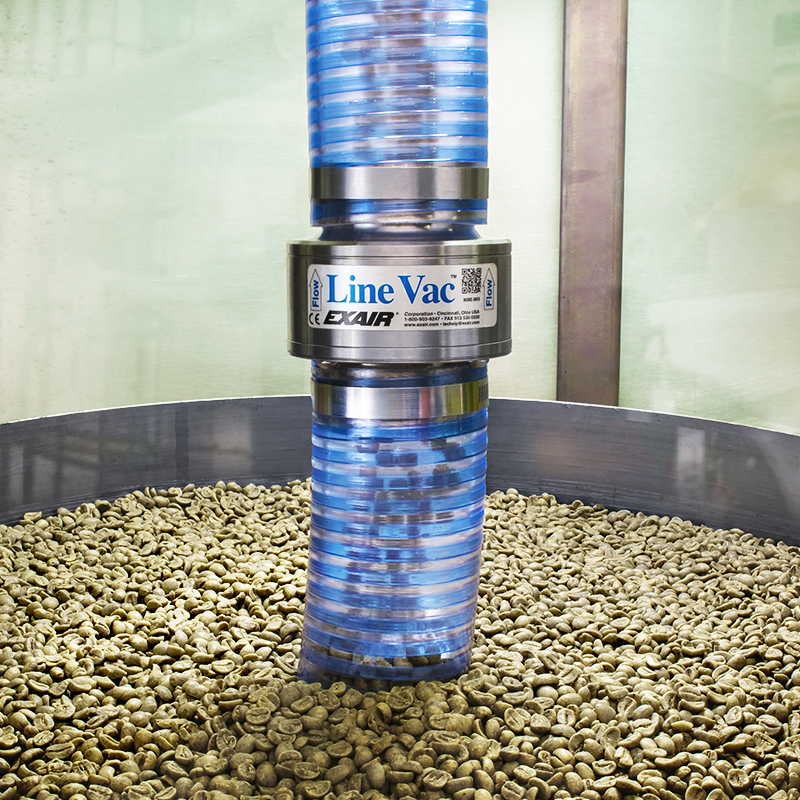

Construcción en acero inoxidable disponible, ideal para transporte en industria alimenticia

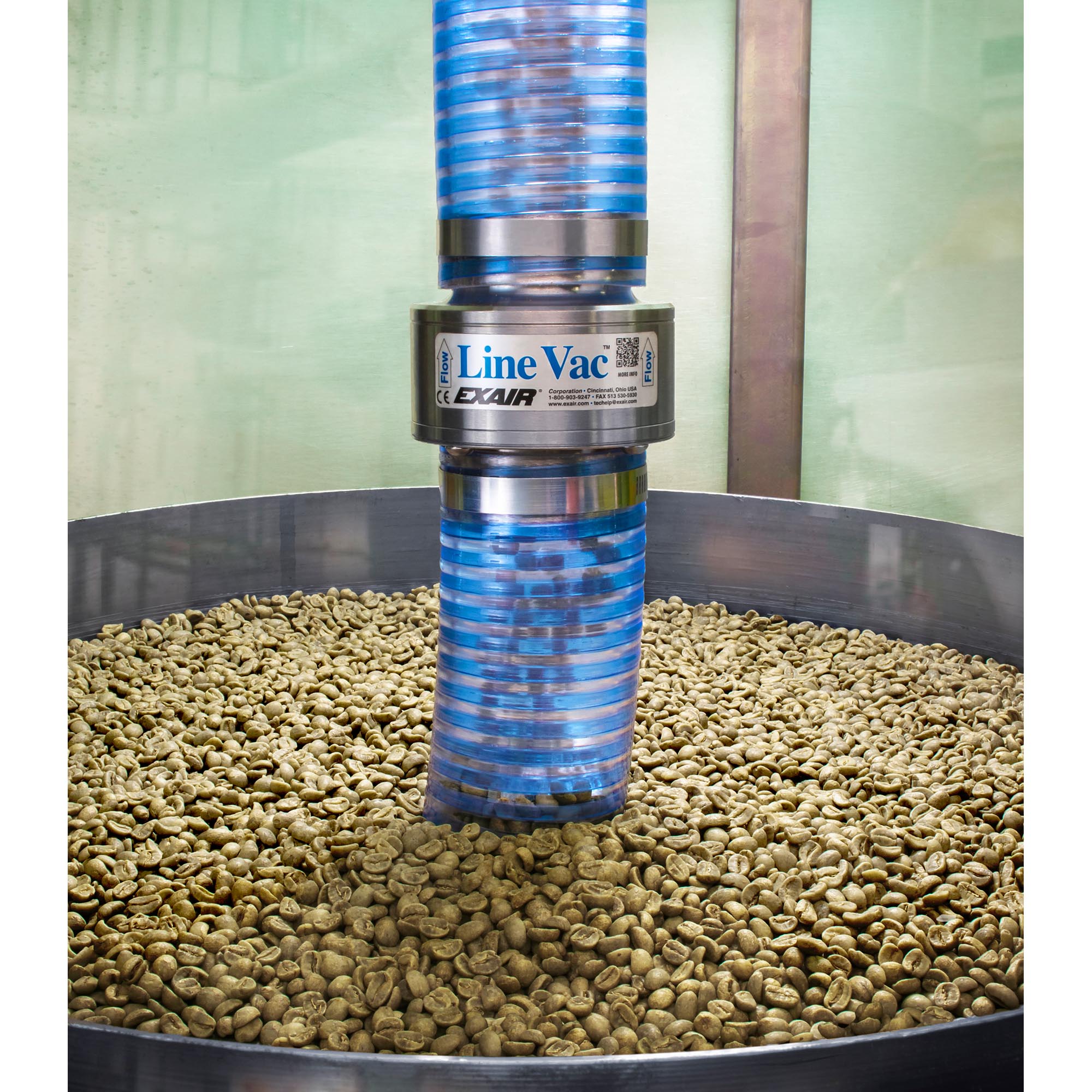

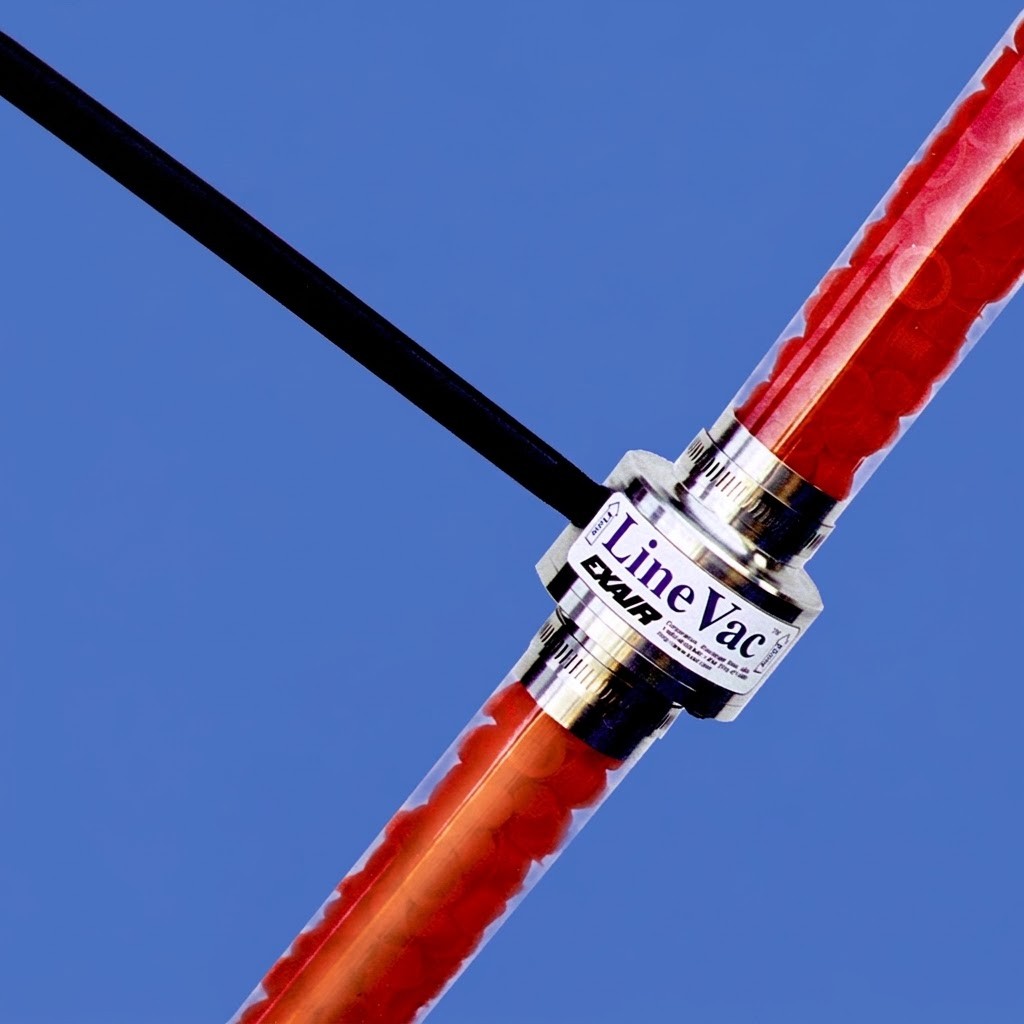

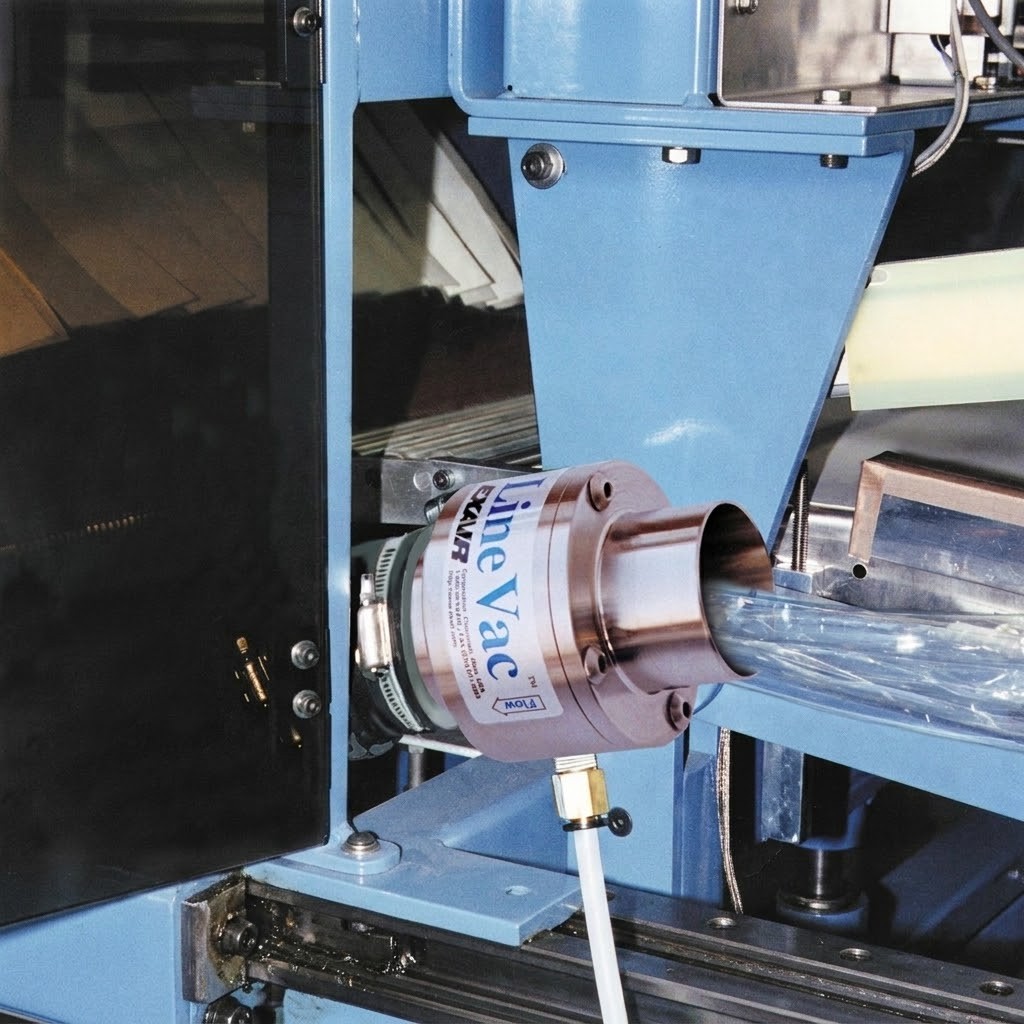

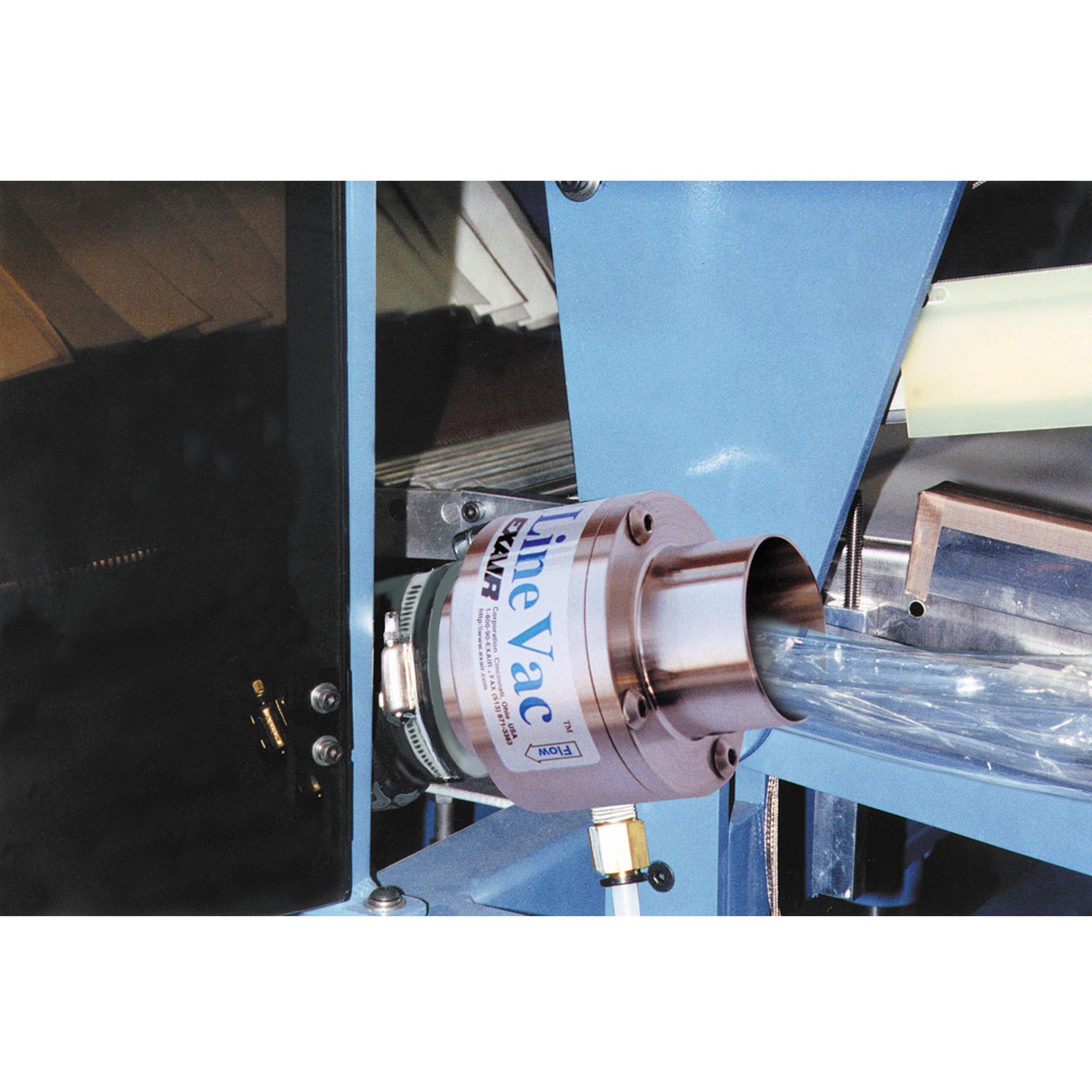

Sus aplicaciones incluyen tensionado de fibras, transporte de materiales a granel, transporte de residuos y recortes, toma de muestras, entre otras.
Los Line-Vac permiten transportar materiales mediante Aire Comprimido, sin motores eléctricos ni partes móviles, simplificando la instalación, reduciendo las necesidades de mantenimiento y permitiendo un funcionamiento continuo sin los problemas de calentamiento asociados a motores eléctricos y otros equipos rotativos.
Su diseño con un pasaje interno amplio, liso y recto facilita el transporte de grandes volúmenes de material y minimiza las posibilidades de acumulación dentro del equipo. Además, la presión de alimentación puede regularse para adaptar el caudal de transporte a los requerimientos de cada aplicación.
A diferencia de otros sistemas de transporte neumático, los Line-Vac son compactos, de respuesta inmediata y fáciles de instalar, pudiendo utilizar mangueras, tubos o cañerías estándar.

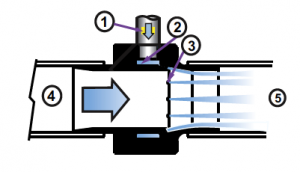

El caudal de Aire Comprimido ingresa a través de la alimentación (1) hacia una cámara anular (2). En estas condiciones, es inyectado en la garganta del Line-Vac mediante orificios especialmente direccionados (3). Estos chorros de Aire Comprimido generan una zona de baja presión en la entrada (4) produciendo la aspiración del material. El material es acelerado a través del equipo (5) y posteriormente transportado por la manguera, tubo o cañería conectada al Line-Vac, permitiendo su desplazamiento en recorridos horizontales o verticales.
La selección del modelo adecuado depende tanto de las características del material como de las condiciones del sistema de transporte. Para determinar la configuración más conveniente, AYRFUL requiere conocer:
El rendimiento de un Line-Vac depende principalmente del diámetro del modelo, la presión de alimentación, las características del material y las condiciones del sistema de transporte.
La cantidad de material transportado puede variar considerablemente según su masa, geometría y tamaño, así como por la longitud del recorrido, la elevación vertical y la cantidad de curvas presentes en la manguera, tubo o cañería.

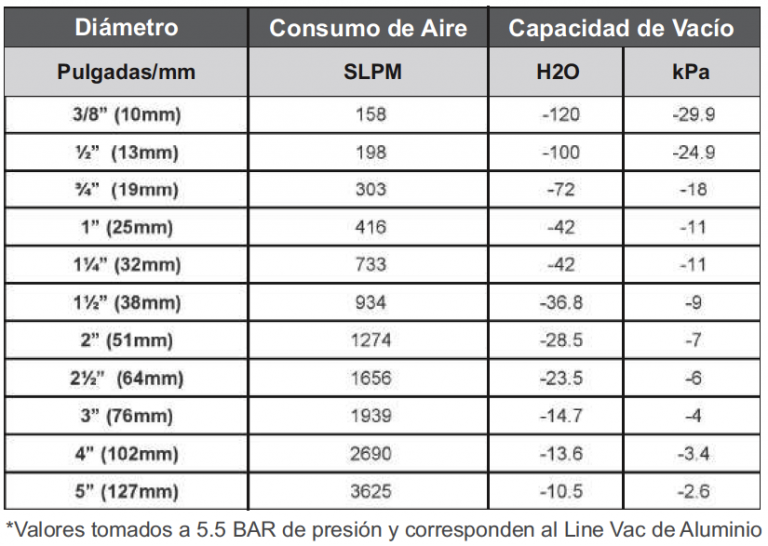

La siguiente tabla presenta valores de referencia de consumo de Aire Comprimido y vacío de los distintos modelos a 5,5 bar.

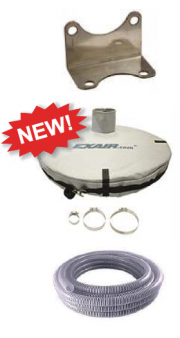

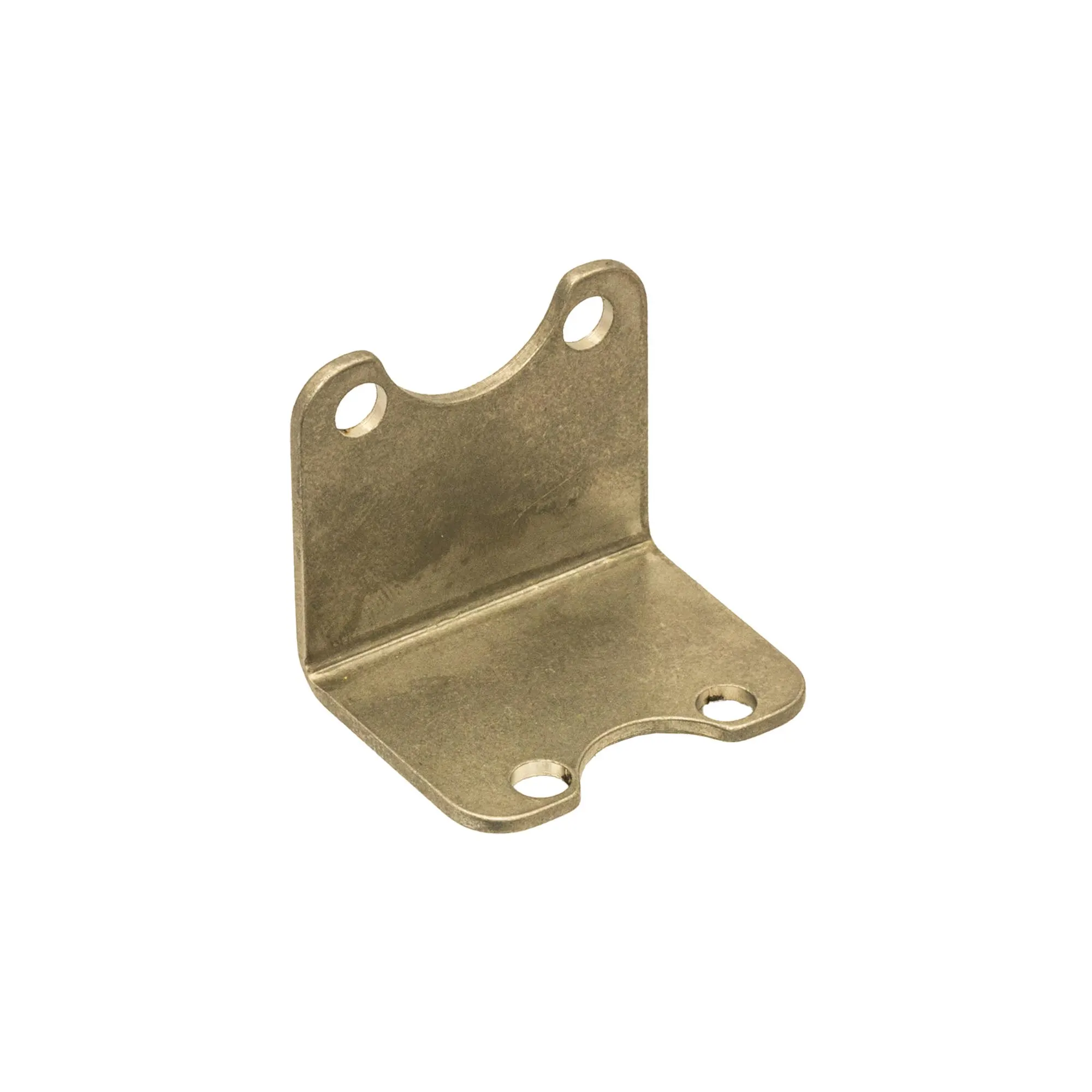

Ideal para facilitar el montaje de cualquier Line-Vac en su aplicación. El modelo varía según el diámetro de Line-Vac que haya sido definido para su aplicación. Consultar por el código.

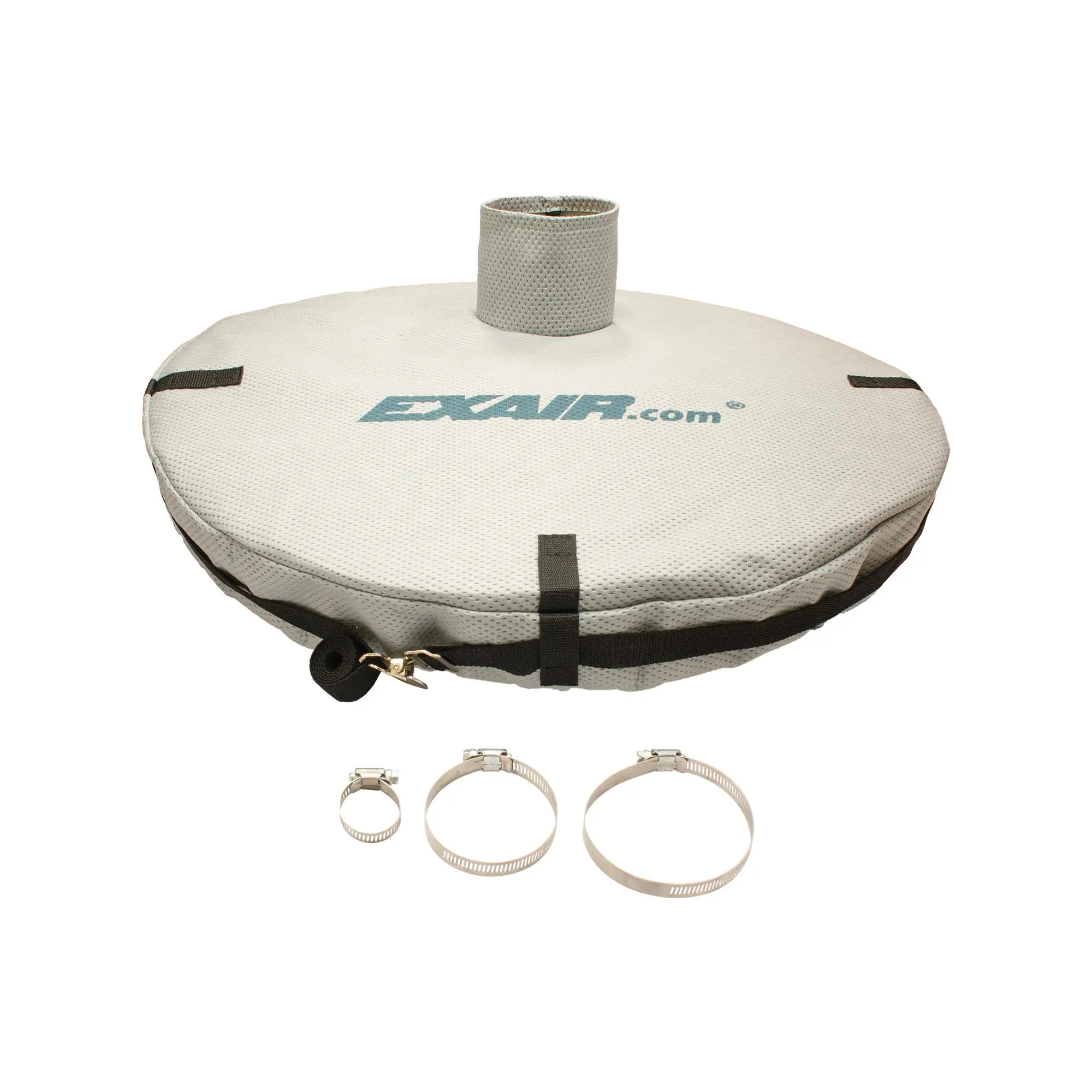

Cubierta no tejida de malla fina, diseñada para colocar en tambores estándar de 110 a 208 lts. Su diseño permite contener el material dentro del tambor mientras permite la circulación y salida del aire.

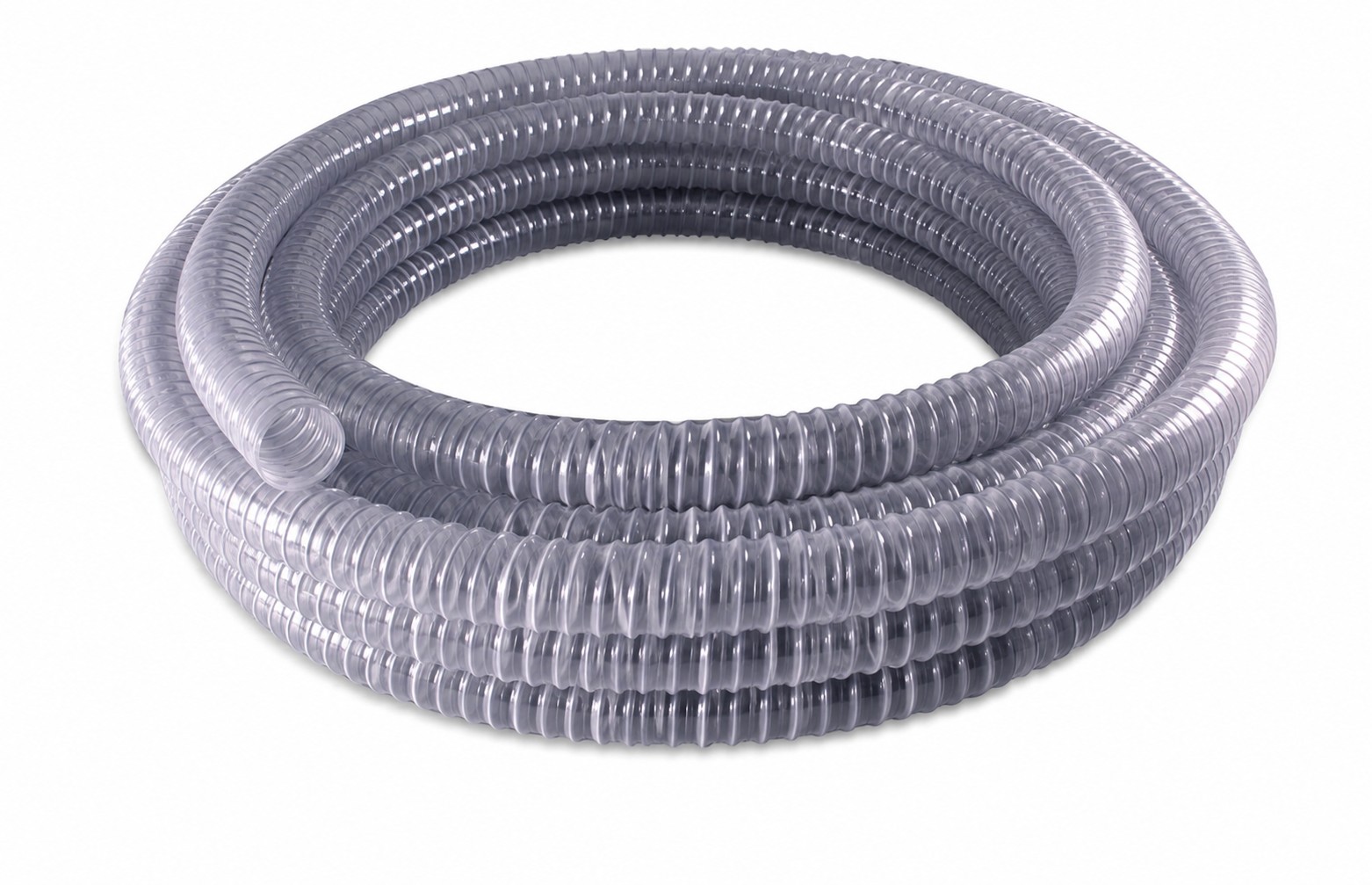

Mangueras flexibles de interior liso disponibles para su aplicación. Según los requerimientos de la misma, se posee opción antiestática, para aplicaciones alimenticias y para uso con materiales abrasivos. Consultar por diámetro, longitud y características.
Resumen Animado de los Line-Vac de EXAIR
Resumen de la familia del producto
Demostración de funcionamiento de los Line-Vac

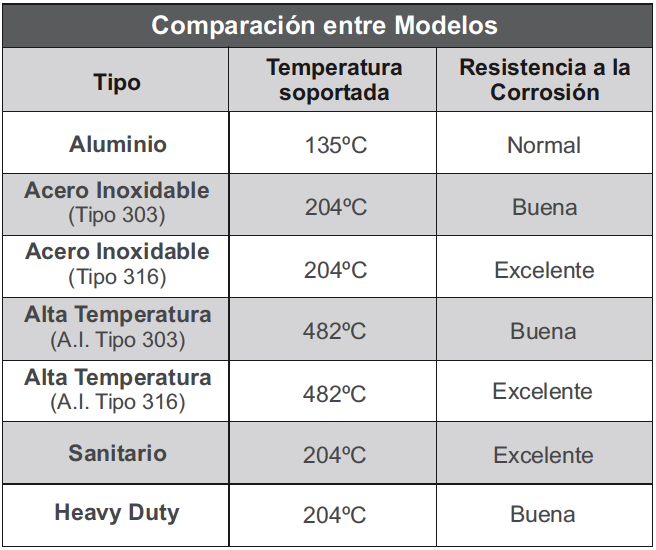

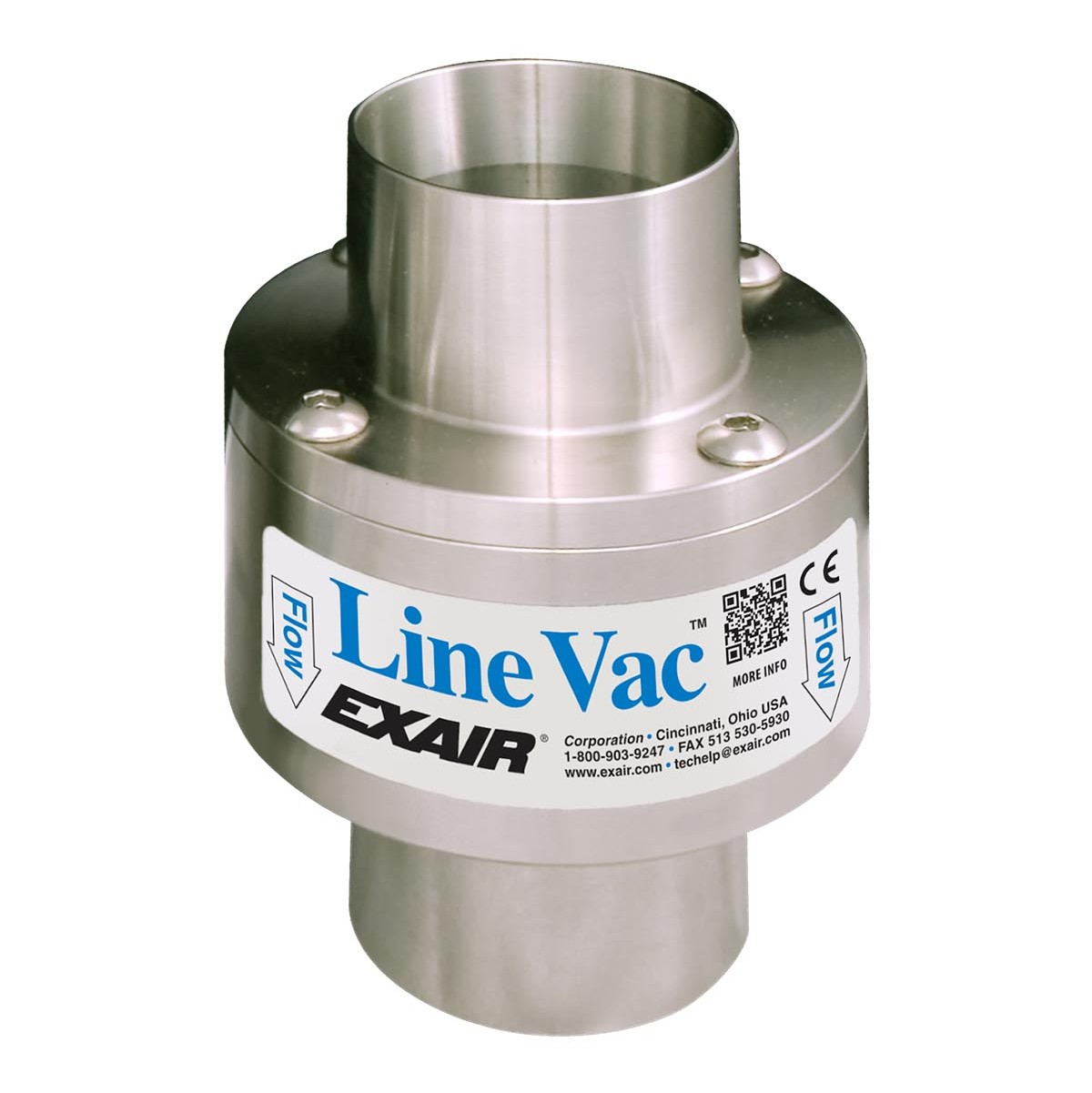

Disponible en aluminio, acero inoxidable 303 y acero inoxidable 316, en diferentes diámetros. Es la configuración general para transporte de materiales, piezas, residuos y sólidos a granel. También se encuentran disponibles versiones de Alta Temperatura, diseñadas para aplicaciones de hasta 482 °C. Conózcalos

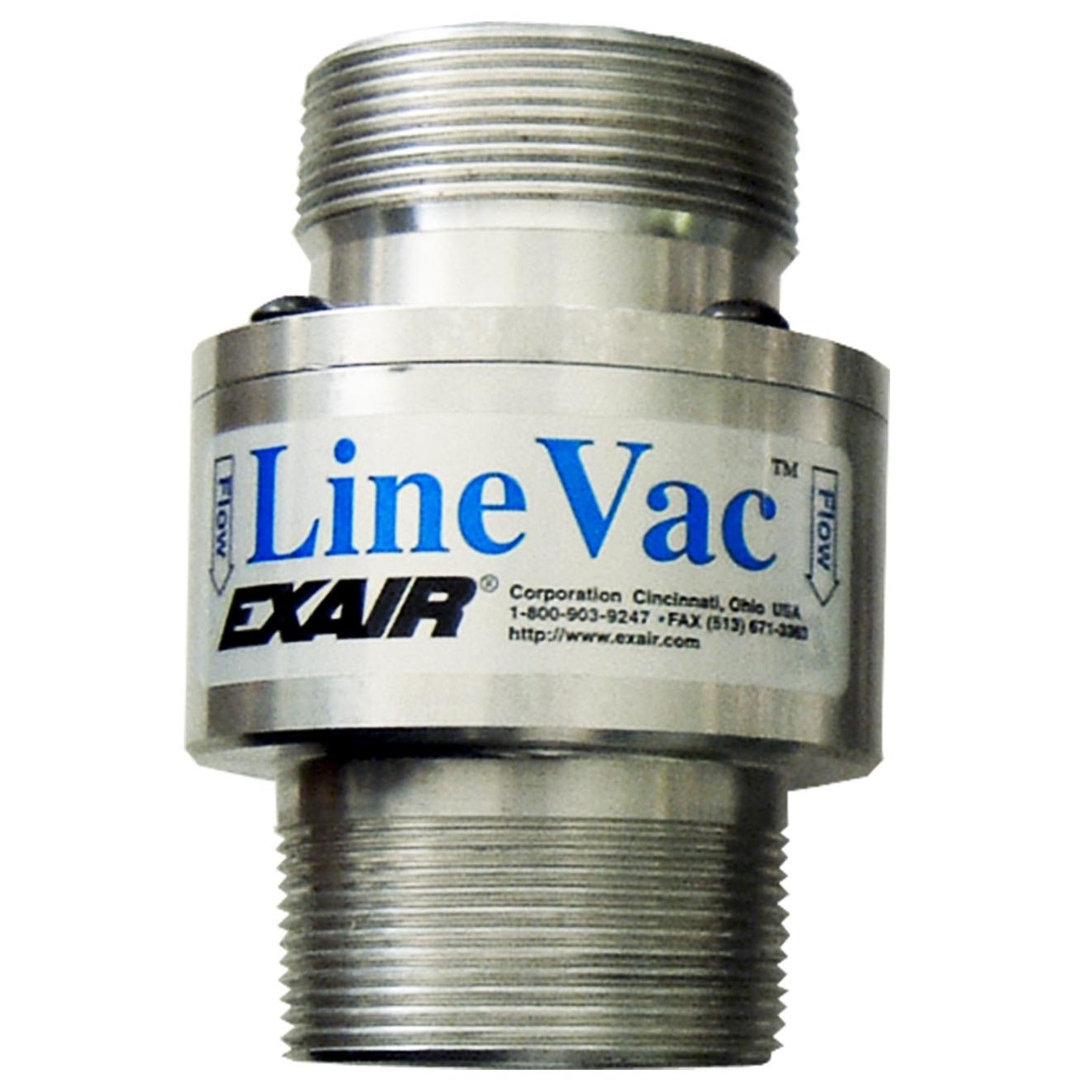

Line-Vac diseñado con extremos roscados NPT, permite una integración rápida y segura en sistemas neumáticos existentes. Elimina la necesidad de abrazaderas y garantizando una conexión firme y con menor probabilidad de fugas. Disponible en aluminio y acero inoxidable, es ideal para instalaciones permanentes, automatizaciones o espacios reducidos donde se requiere montaje directo sobre cañerías. Conózcalos

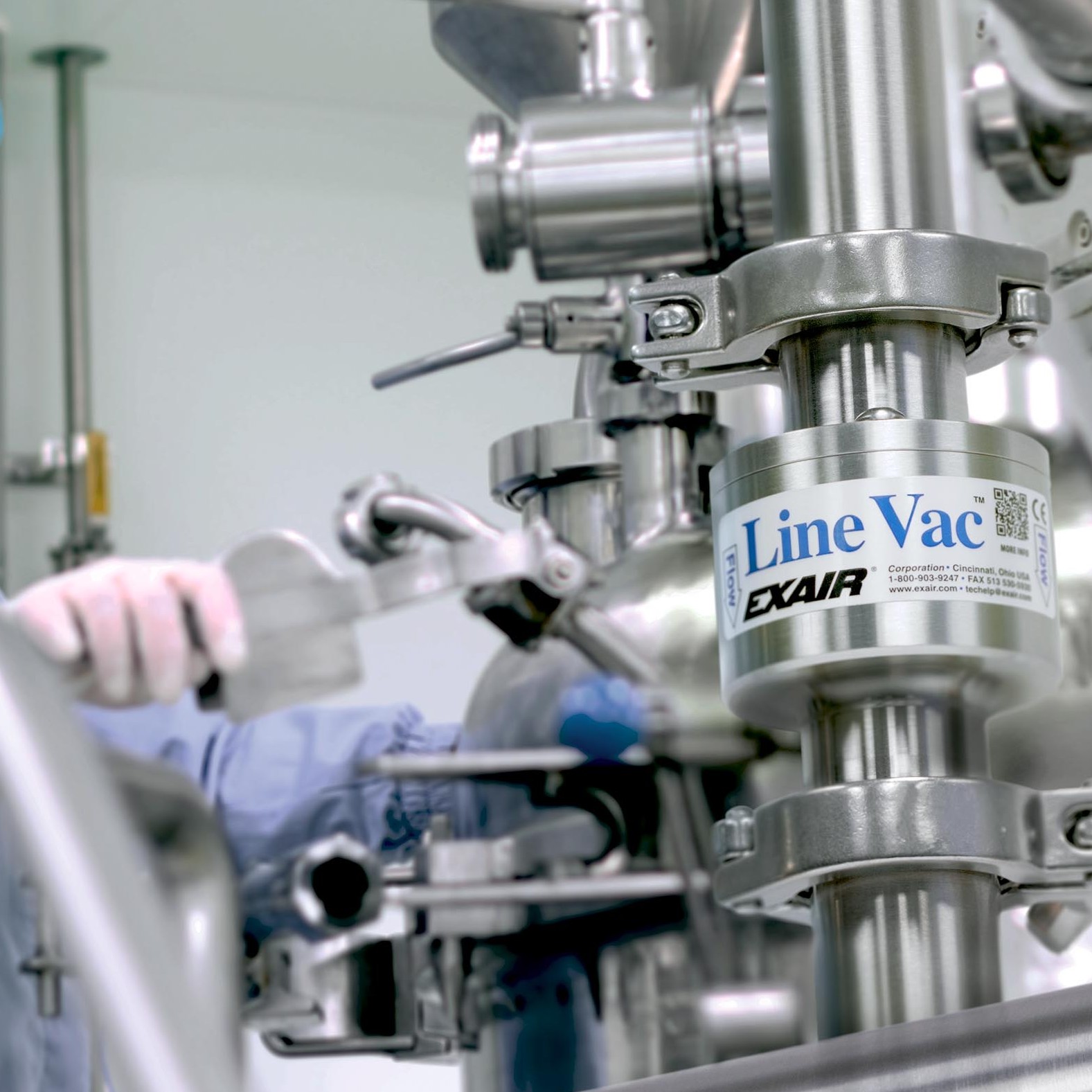

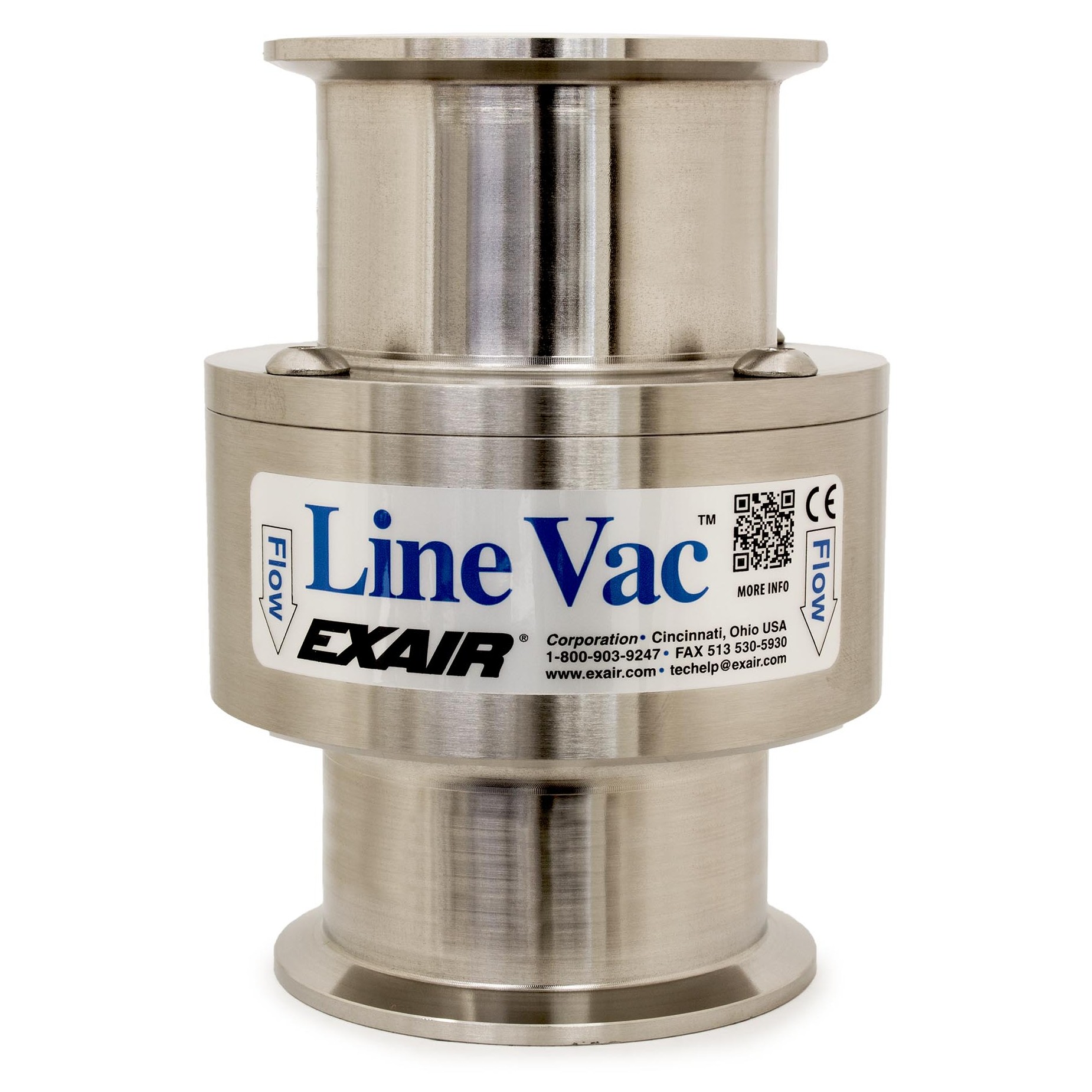

Fabricado en acero inoxidable 316 y provisto de bridas sanitarias compatibles con ISO 2852, permite fácilmente abrir estas conexiones rápidas para realizar tareas o procesos de mantenimiento, limpieza y desinfección. Es la elección ideal para aplicaciones en las industrias alimenticia, farmacéutica o cosmética, donde se necesita desmontaje rápido y superficies fáciles de sanitizar. Conózcalos

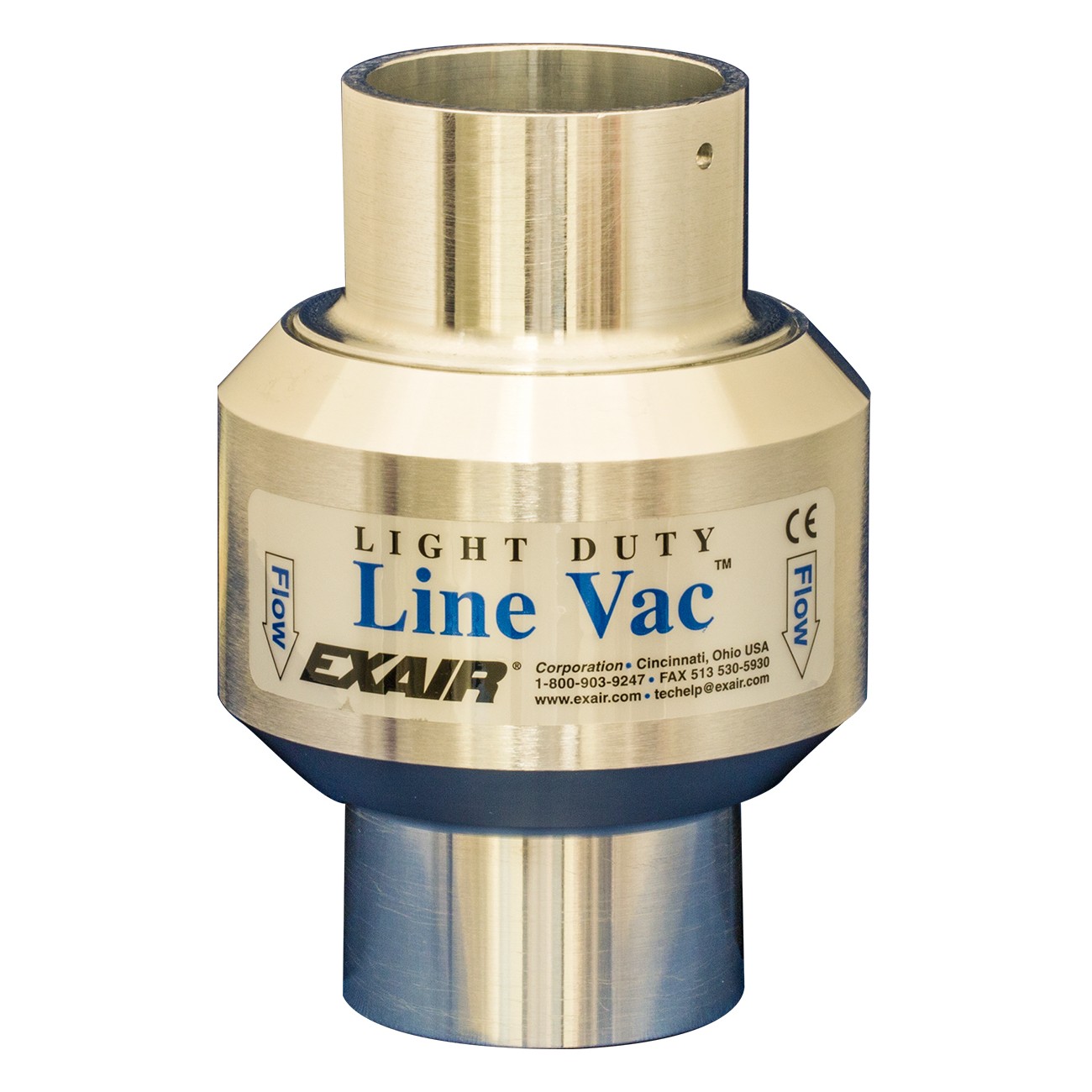

Line-Vac diseñado para menores volúmenes de material y distancias cortas, desarrollada para aplicaciones de transporte intermitente o de bajo caudal. Su diseño simplificado reduce el consumo de aire comprimido y brinda una alternativa eficiente para mover materiales livianos como baja cantidades de polvos finos, pellets plásticos, recortes o residuos pequeños. Ideal para tareas de carga o aspiración ocasional, ensayos de laboratorio y procesos donde no se requiere una gran capacidad de transporte. Conózcalos

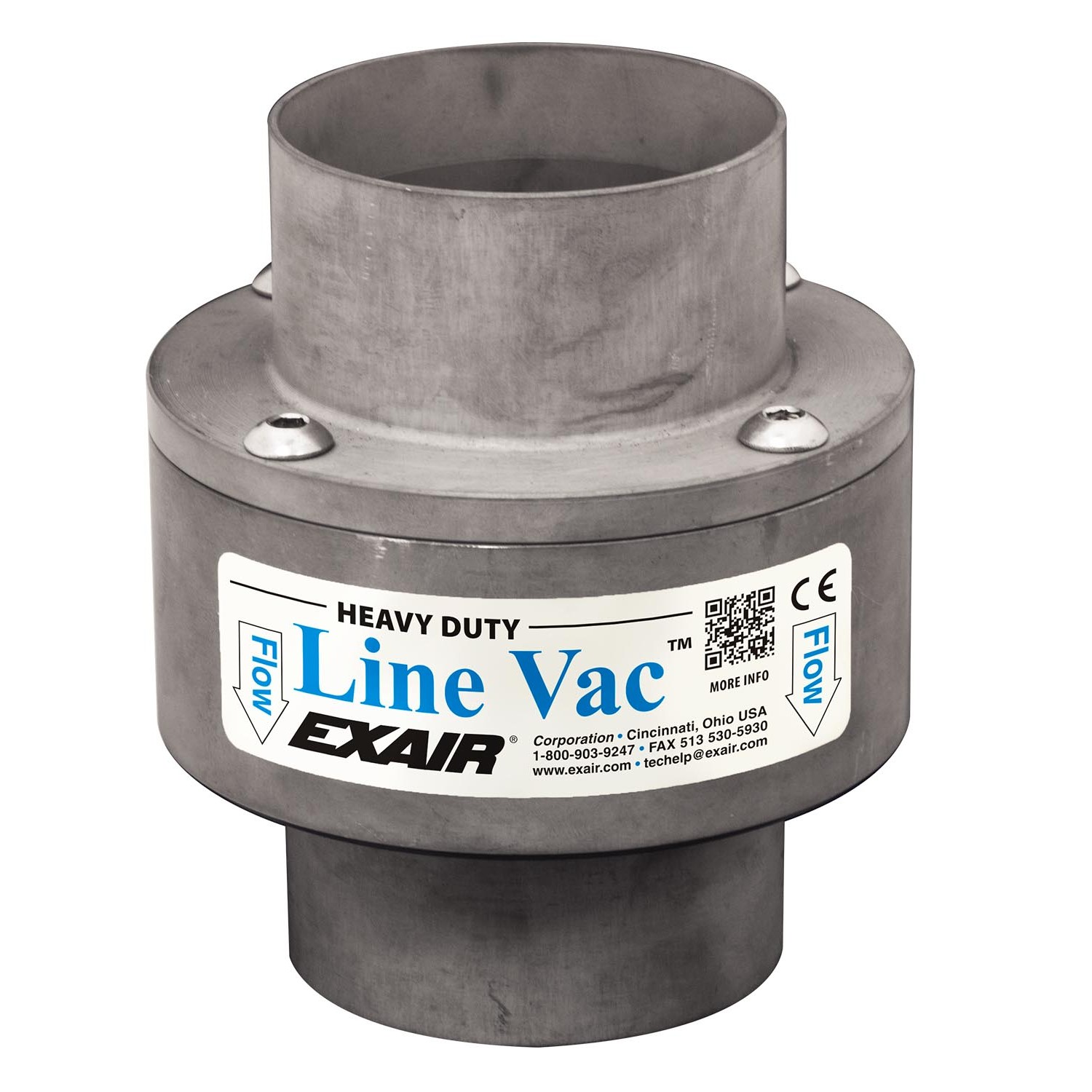

Construido en una aleación especial de acero endurecido, ofrece durabilidad y resistencia al desgaste superiores. Diseñado para manejar materiales abrasivos, pesados o de alta densidad, como arena, granalla, virutas metálicas, óxidos o minerales. Su diseño optimizado brinda mayor flujo de aire y succión, garantizando un transporte continuo y confiable incluso en las condiciones más severas. Disponible en versión Roscada. Conózcalos

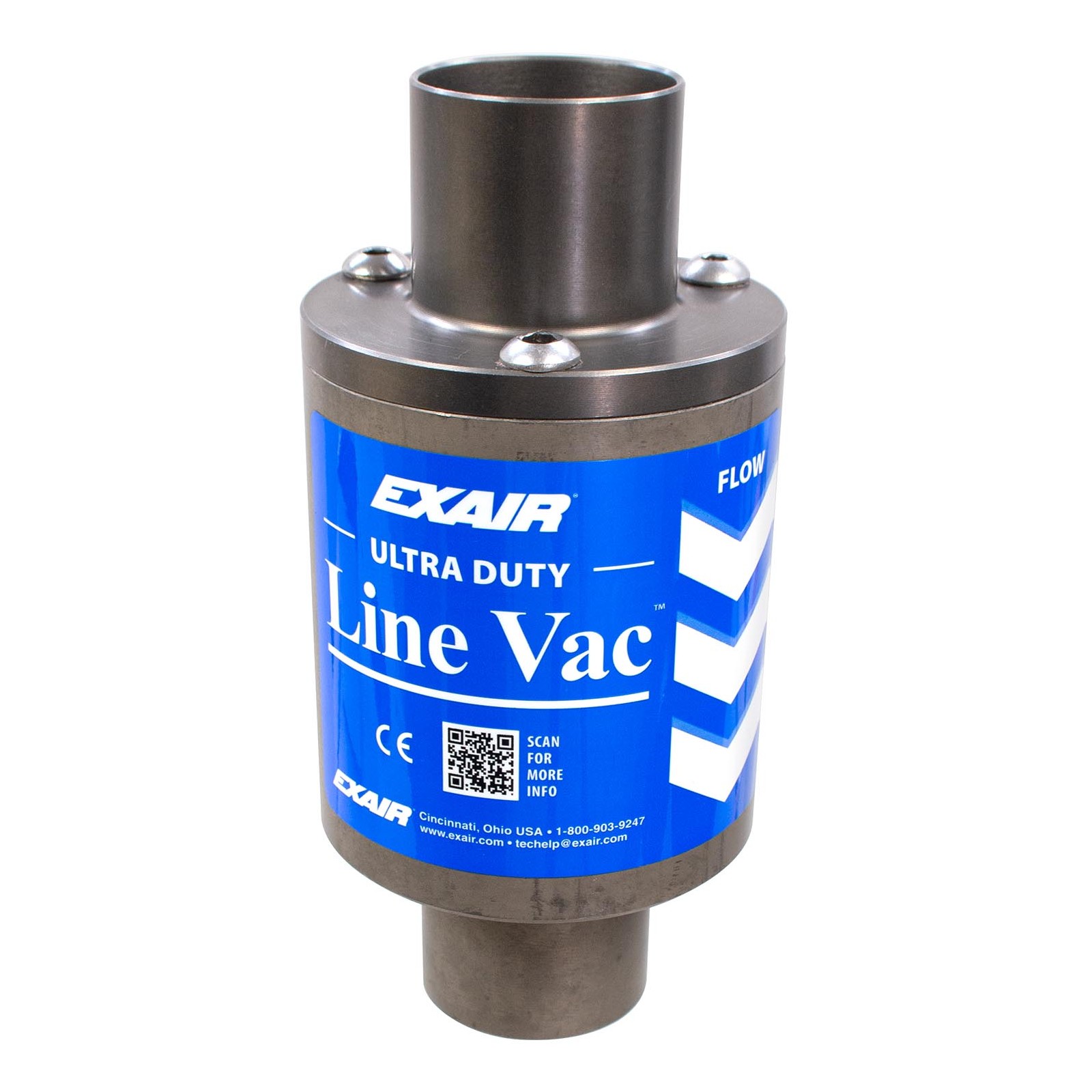

Versión reforzada del Heavy Duty, con componentes internos de alta resistencia y una geometría de flujo mejorada para optimizar la eficiencia. Se recomienda para aplicaciones de transporte intensivo, líneas de trabajo 24/7 o materiales especialmente abrasivos. Su vida útil extendida y su capacidad de trabajo lo convierten en una opción para aplicaciones donde se requiere máxima durabilidad y capacidad de transporte. Conózcalos

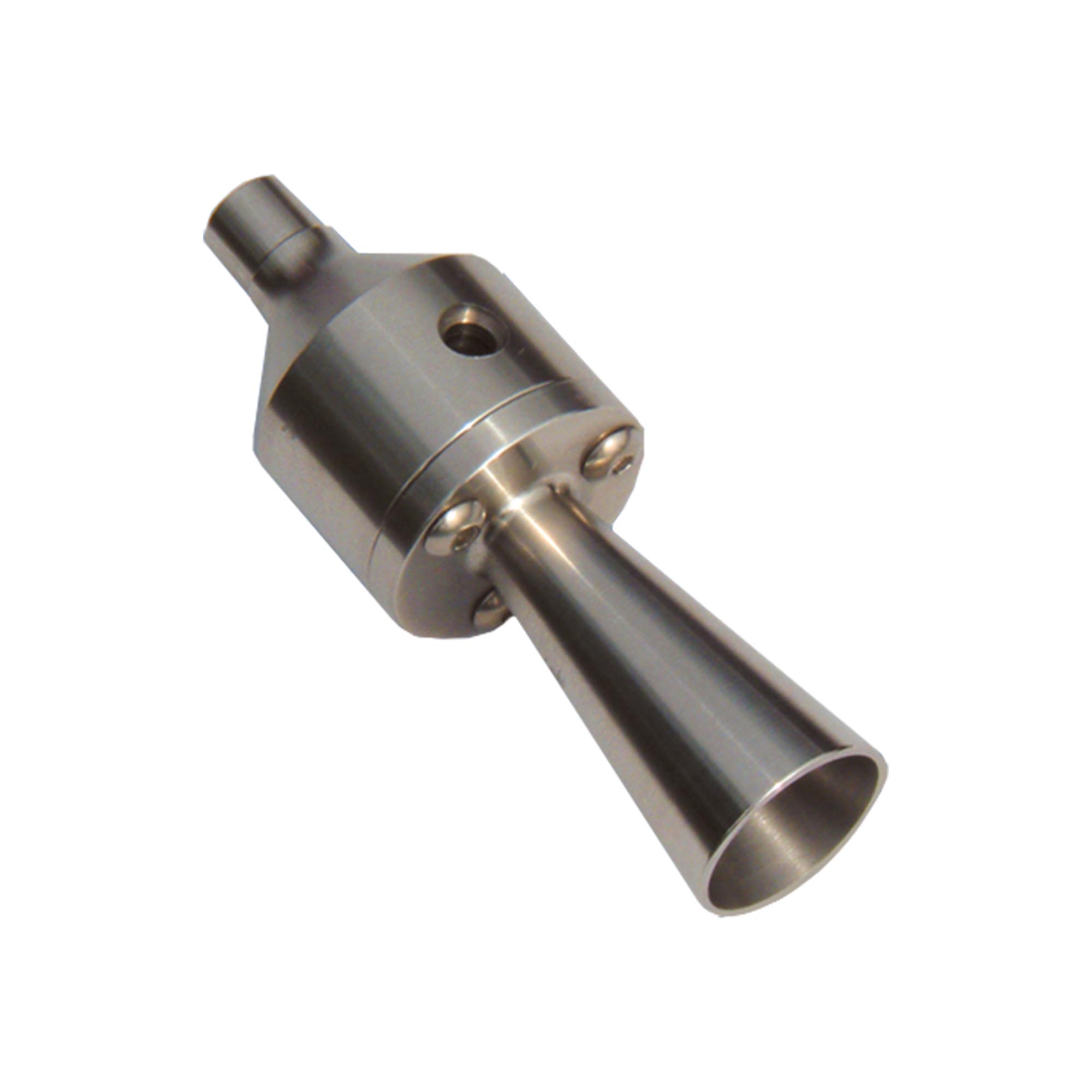

EXAIR también fabrica versiones personalizadas del Line-Vac para aplicaciones específicas, como transporte de polvos muy finos, humos, vapores o partículas livianas. Estos modelos se diseñan a medida en función de las condiciones del proceso, el tipo de material y los requerimientos de instalación, asegurando el máximo rendimiento en cada caso.
