Transporte Neumático mediante Cañería Estándar con Conexiones NPT.
El Line-Vac Roscado de EXAIR es un transportador neumático que permite convertir una cañería estándar en un sistema de transporte de materiales. Su diseño con conexiones roscadas NPT permite instalarlo directamente sobre cañerías y accesorios convencionales, simplificando la construcción de sistemas de transporte de larga distancia.
Utiliza Aire Comprimido para generar vacío en la entrada y transportar materiales a través de la cañería. La presión de alimentación puede regularse para controlar el caudal de transporte según los requerimientos de la aplicación.
Los Line-Vac Roscados están disponibles en aluminio y acero inoxidable, en diferentes diámetros desde 3/8″ hasta 3″ NPT, y son adecuados para transportar piezas, recortes, residuos y materiales a granel.
Su diseño compacto, sin partes móviles ni electricidad, permite una instalación sencilla y un funcionamiento confiable con bajo mantenimiento.

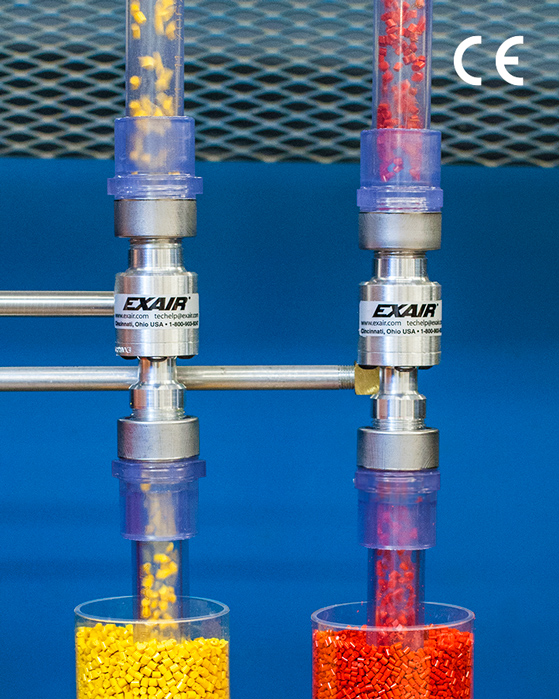

Line-Vac Roscado modelo BP6083 en aplicación de carga de tolva con pellets.

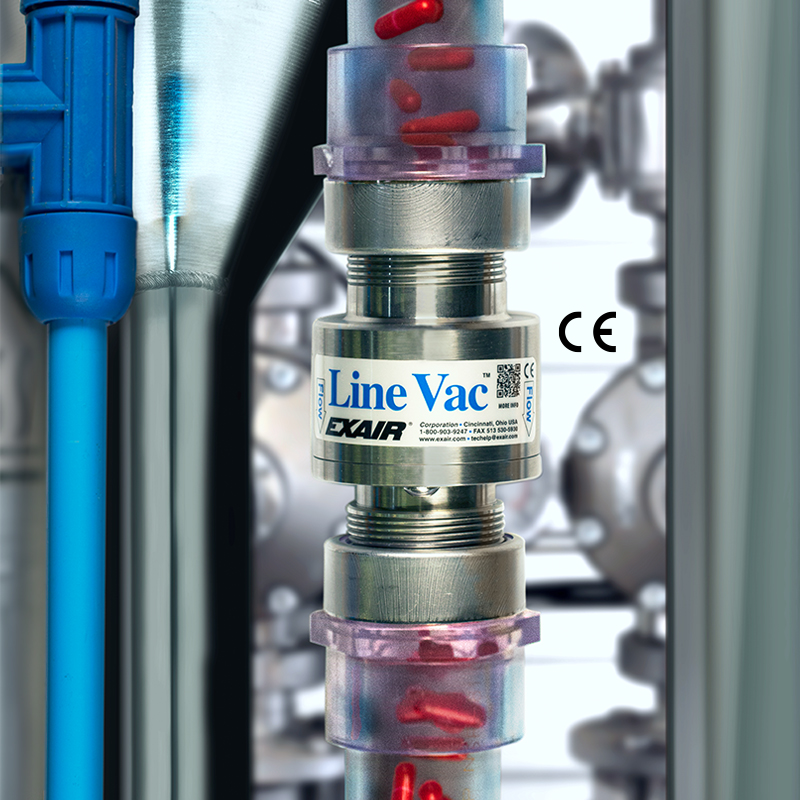

Line-Vac Roscado en aplicación de transporte de pastillas en industria farmaceútica.
El Line-Vac Roscado permite construir sistemas de transporte neumático utilizando cañerías y accesorios estándar con rosca NPT, evitando la necesidad de utilizar componentes especiales para toda la instalación. Esto facilita el montaje, la modificación y la ampliación del sistema según las necesidades del proceso.
Es una alternativa especialmente conveniente para aplicaciones que requieren transportar materiales a grandes distancias, ya que la cañería puede adaptarse fácilmente al recorrido necesario mediante accesorios convencionales.
Al no contar con motores eléctricos ni partes móviles, el Line-Vac Roscado ofrece un funcionamiento simple, confiable y de bajo mantenimiento. La presión de Aire Comprimido puede regularse para ajustar el caudal de transporte a los requerimientos de cada aplicación.
Su diseño compacto y su conexión directa a cañerías NPT lo convierten en una solución práctica y económica para desarrollar sistemas de transporte neumático.
El caudal de Aire Comprimido ingresa a través de la alimentación (1) hacia una cámara anular (2). En estas condiciones, es inyectado en la garganta del Line-Vac mediante orificios especialmente direccionados (3). Estos chorros de Aire Comprimido generan una zona de baja presión en la entrada (4) produciendo la aspiración del material. El material es acelerado a través del equipo (5) y posteriormente transportado por la manguera, tubo o cañería conectada al Line-Vac, permitiendo su desplazamiento en recorridos horizontales o verticales.

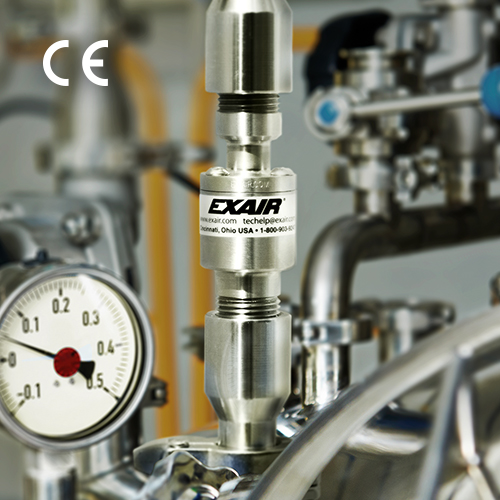

Line-Vac Roscado utilizado en una destilería en industria de bebidas.

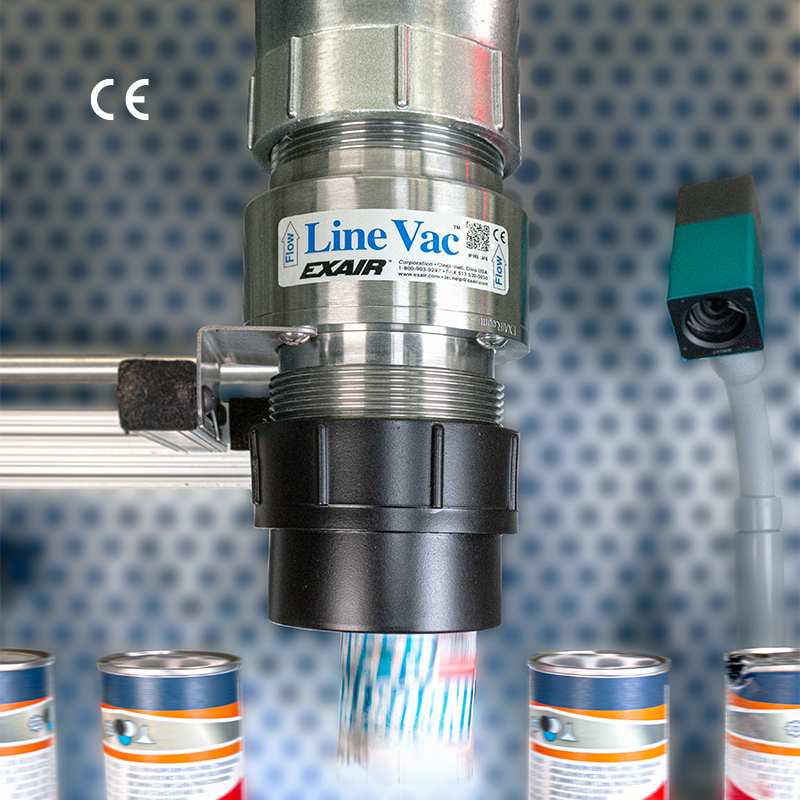

Line-Vac Roscado utilizado en aspiración de latas para inspección.

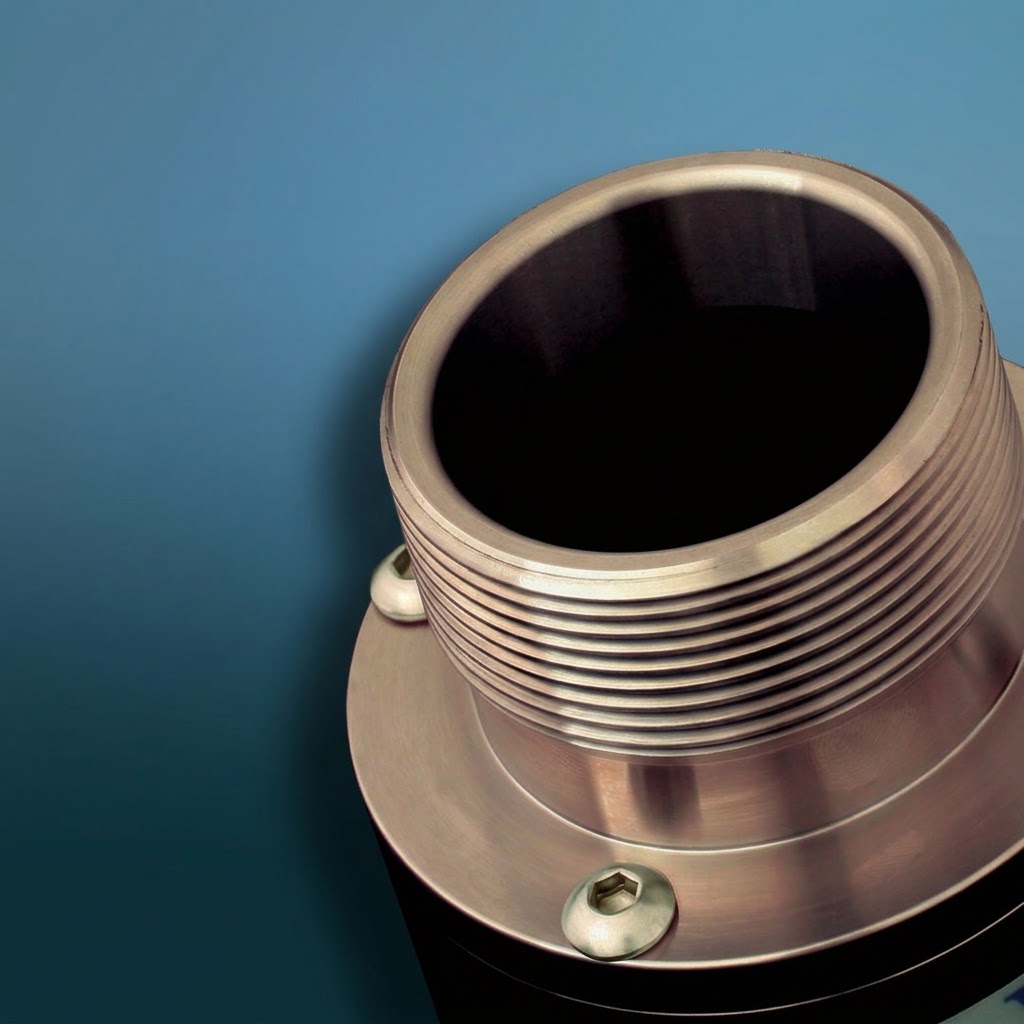

Line-Vac Roscado Heavy Duty disponible para aplicaciones que requieran mayor resistencia al desgaste.
La selección del modelo adecuado depende tanto de las características del material como de las condiciones del sistema de transporte. Para determinar la configuración más conveniente, AYRFUL requiere conocer:
El Line-Vac Roscado resulta especialmente conveniente cuando se busca integrar el transportador directamente a una instalación de cañerías, evitando adaptadores o conexiones adicionales. La disponibilidad de diferentes materiales y diámetros permite seleccionar la configuración adecuada según el material a transportar, las condiciones de operación y el nivel de exigencia de la aplicación.
El rendimiento de un Line-Vac depende principalmente del diámetro del modelo, la presión de alimentación, las características del material y las condiciones del sistema de transporte.
La cantidad de material transportado puede variar considerablemente según su masa, geometría y tamaño, así como por la longitud del recorrido, la elevación vertical y la cantidad de curvas presentes en la manguera, tubo o cañería.

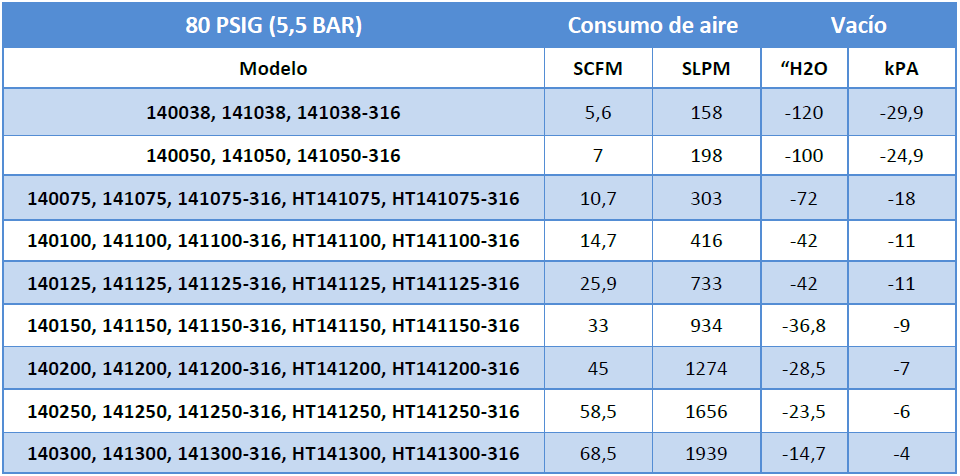

La siguiente tabla presenta valores de referencia de consumo de Aire Comprimido y vacío de los distintos modelos de Line-Vac Roscado a 5,5 bar.
Resumen Animado de los Line-Vac de EXAIR
Resumen de la familia del producto
Demostración de funcionamiento de los Line-Vac
Disponible en aluminio, acero inoxidable 303 y acero inoxidable 316, en diferentes diámetros. Es la configuración general para transporte de materiales, piezas, residuos y sólidos a granel. También se encuentran disponibles versiones de Alta Temperatura, diseñadas para aplicaciones de hasta 482 °C. Conózcalos

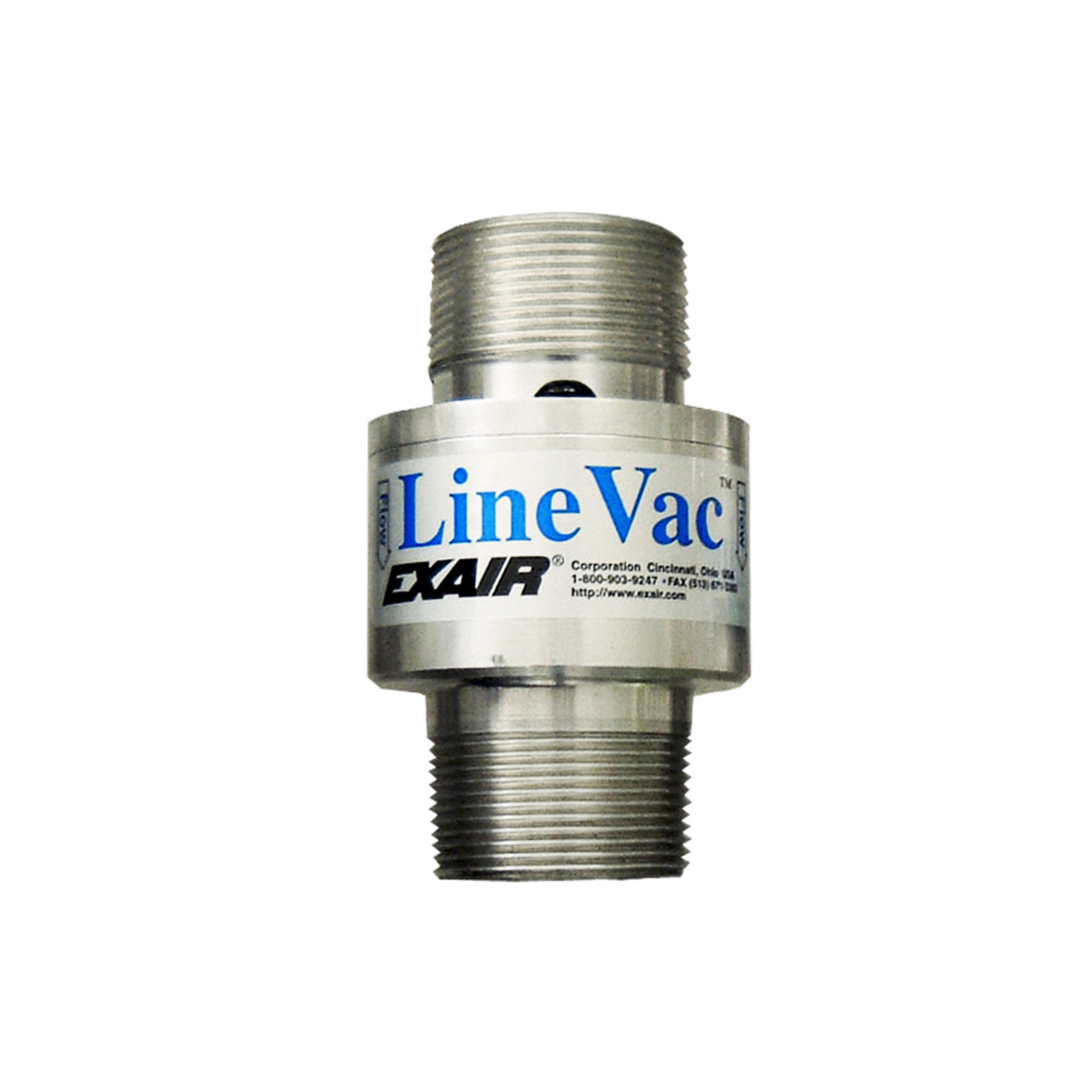

Line-Vac diseñado con extremos roscados NPT, permite una integración rápida y segura en sistemas neumáticos existentes. Elimina la necesidad de abrazaderas y garantizando una conexión firme y con menor probabilidad de fugas. Disponible en aluminio y acero inoxidable, es ideal para instalaciones permanentes, automatizaciones o espacios reducidos donde se requiere montaje directo sobre cañerías. Conózcalos
Fabricado en acero inoxidable 316 y provisto de bridas sanitarias compatibles con ISO 2852, permite fácilmente abrir estas conexiones rápidas para realizar tareas o procesos de mantenimiento, limpieza y desinfección. Es la elección ideal para aplicaciones en las industrias alimenticia, farmacéutica o cosmética, donde se necesita desmontaje rápido y superficies fáciles de sanitizar. Conózcalos
Line-Vac diseñado para menores volúmenes de material y distancias cortas, desarrollada para aplicaciones de transporte intermitente o de bajo caudal. Su diseño simplificado reduce el consumo de aire comprimido y brinda una alternativa eficiente para mover materiales livianos como baja cantidades de polvos finos, pellets plásticos, recortes o residuos pequeños. Ideal para tareas de carga o aspiración ocasional, ensayos de laboratorio y procesos donde no se requiere una gran capacidad de transporte. Conózcalos
Construido en una aleación especial de acero endurecido, ofrece durabilidad y resistencia al desgaste superiores. Diseñado para manejar materiales abrasivos, pesados o de alta densidad, como arena, granalla, virutas metálicas, óxidos o minerales. Su diseño optimizado brinda mayor flujo de aire y succión, garantizando un transporte continuo y confiable incluso en las condiciones más severas. Disponible en versión Roscada. Conózcalos
Versión reforzada del Heavy Duty, con componentes internos de alta resistencia y una geometría de flujo mejorada para optimizar la eficiencia. Se recomienda para aplicaciones de transporte intensivo, líneas de trabajo 24/7 o materiales especialmente abrasivos. Su vida útil extendida y su capacidad de trabajo lo convierten en una opción para aplicaciones donde se requiere máxima durabilidad y capacidad de transporte. Conózcalos
EXAIR también fabrica versiones personalizadas del Line-Vac para aplicaciones específicas, como transporte de polvos muy finos, humos, vapores o partículas livianas. Estos modelos se diseñan a medida en función de las condiciones del proceso, el tipo de material y los requerimientos de instalación, asegurando el máximo rendimiento en cada caso.
