Purga magnética de nivel sin electricidad para la descarga automática de condensado sin pérdida de aire comprimido.
La MAGY de JORC es una purga magnética de nivel diseñada para eliminar automáticamente el condensado acumulado en los sistemas de aire comprimido sin pérdida de aire comprimido.
A diferencia de las purgas temporizadas, que descargan según intervalos programados, la MAGY utiliza un sistema de detección magnética del nivel de condensado para activar la descarga cuando el nivel alcanza el punto establecido. Una vez eliminado el condensado, la válvula vuelve a cerrarse.
Al funcionar mediante un sistema magnético, la MAGY no requiere alimentación eléctrica, por lo que resulta especialmente adecuada para aplicaciones donde no hay suministro eléctrico disponible, es costoso de instalar o no resulta confiable.
Este funcionamiento permite que la purga descargue únicamente cuando es necesario, evitando ciclos de descarga innecesarios y reduciendo el desperdicio de aire comprimido.
La MAGY está diseñada para aplicaciones de hasta 16 bar y puede utilizarse en depósitos, filtros, secadores y otros puntos de acumulación de condensado.

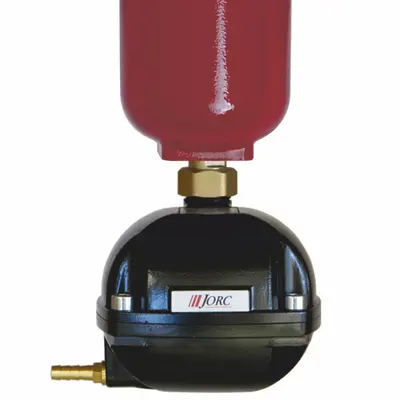

La MAGY posee un diseño compacto en todos sus modelos.
El aire comprimido contiene humedad y puede transportar partículas y aceite. A medida que el aire se enfría, la humedad se transforma en condensado que puede acumularse en depósitos, filtros, secadores y otros puntos del sistema.
Si no se elimina correctamente, el condensado puede favorecer la corrosión, afectar componentes neumáticos, reducir la vida útil de los equipos y generar problemas de mantenimiento y calidad.
La MAGY utiliza imanes especialmente seleccionados para accionar una válvula 2/2 de accionamiento directo y controlar automáticamente la descarga de condensado.
A medida que el condensado se acumula, el nivel aumenta hasta alcanzar el punto de activación del sistema magnético. En ese momento, los imanes accionan la válvula y permiten evacuar el condensado.
Durante la descarga, no se utiliza aire comprimido como medio de accionamiento. Una vez que el nivel de condensado desciende, la válvula vuelve a cerrarse y la purga queda preparada para el siguiente ciclo.
De esta manera, la descarga se produce automáticamente según el nivel de condensado, sin ciclos programados y sin pérdida de aire comprimido.

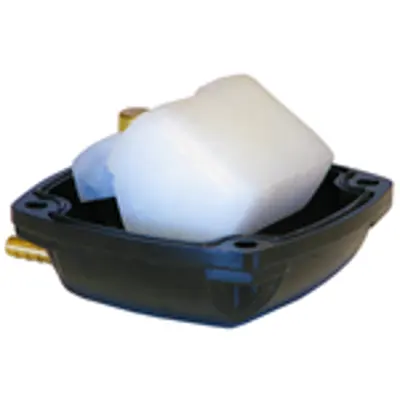

La MAGY tiene accionamiento magnético por flotante que no requiere electricidad.
La MAGY puede utilizarse para eliminar automáticamente el condensado en distintos puntos de una instalación de aire comprimido, especialmente cuando no se dispone de alimentación eléctrica o cuando se busca evitar el consumo de aire comprimido.
Aplicaciones habituales:
La MAGY es una solución adecuada cuando se necesita eliminar condensado sin perder aire comprimido y sin depender de una alimentación eléctrica.
Su sistema de detección magnética activa la descarga en función del nivel de condensado, evitando los ciclos programados de las purgas temporizadas y descargando únicamente cuando es necesario.
Dentro de la familia, la MAGY ofrece mayor flexibilidad de instalación mediante sus entradas superior y lateral, mientras que la MAGY-UL está especialmente desarrollada para filtros y permite realizar el mantenimiento sin necesidad de desenroscar la purga.

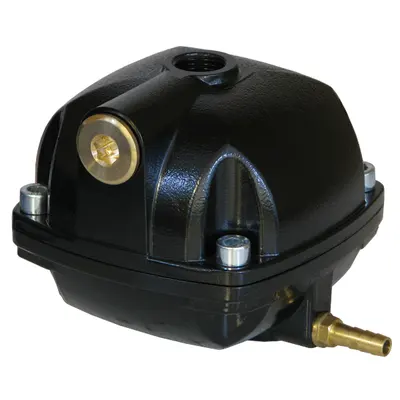

La MAGY es una purga versátil que pesa menos de 1kg.

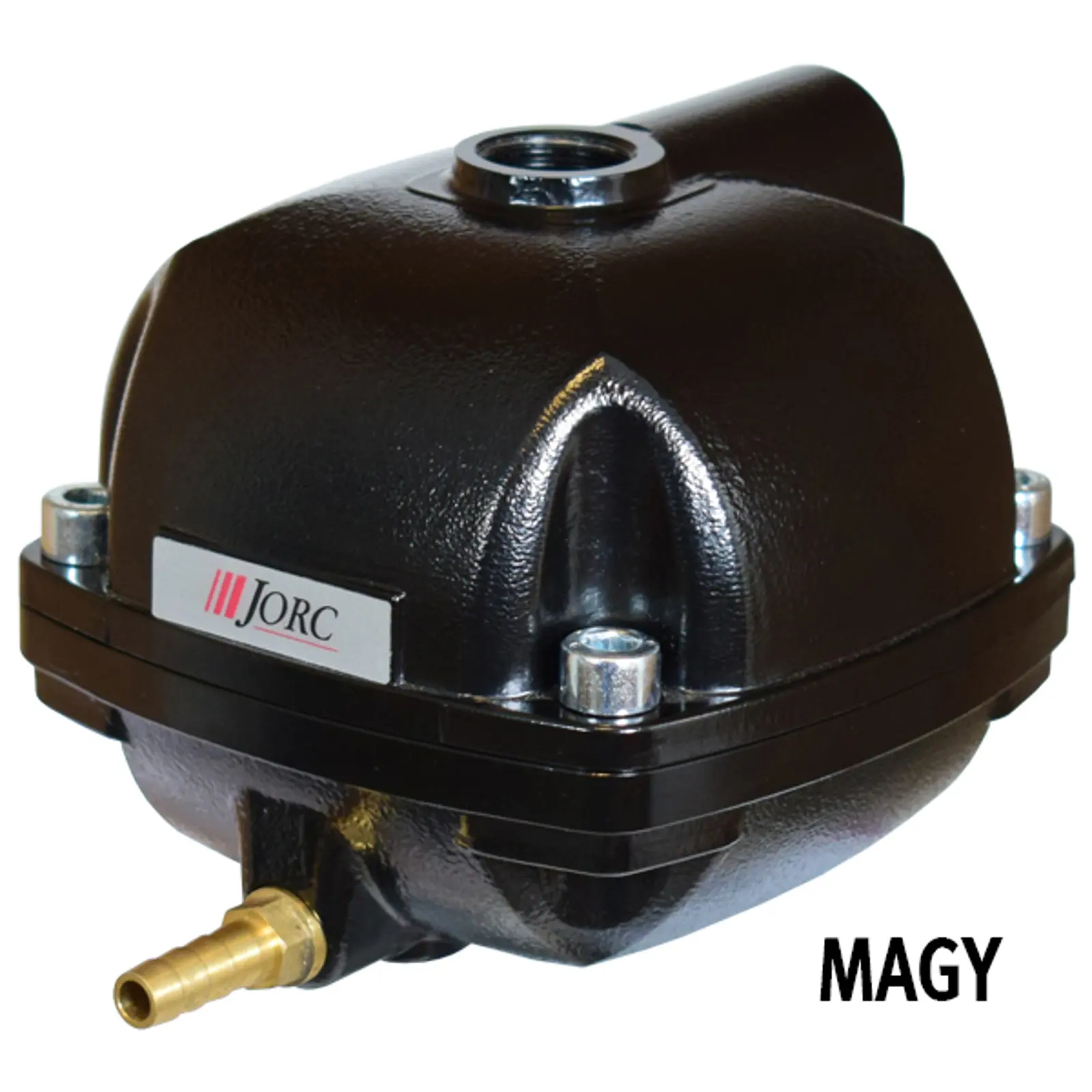

Purga magnética de nivel con entradas superior y lateral, que ofrecen mayor flexibilidad para adaptarse a distintas configuraciones de instalación.
Es especialmente adecuada para aplicaciones donde no se dispone de alimentación eléctrica, o donde su instalación resulta costosa o poco confiable. JORC la recomienda especialmente para aplicaciones como secadores frigoríficos y debajo de compresores a pistón.

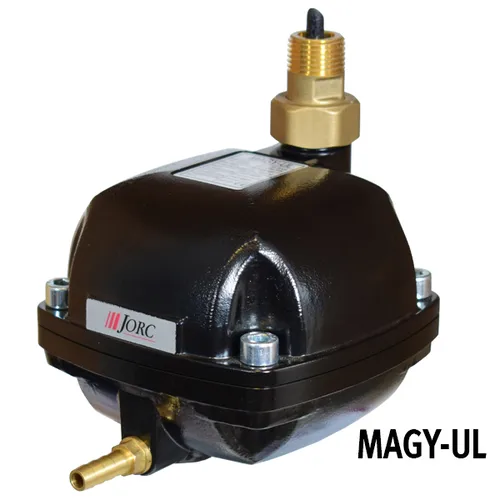

Variante de la MAGY desarrollada especialmente para aplicaciones en filtros.
Su diseño permite mantener la purga conectada al filtro durante las tareas de mantenimiento, sin necesidad de desenroscarla del mismo. Esto facilita el servicio y reduce las tareas de desmontaje.
La MAGY-UL también utiliza accionamiento magnético, no requiere alimentación eléctrica y elimina el condensado sin pérdida de aire comprimido.
| Especificación | MAGY | MAGY-UL |
|---|---|---|
| Tipo de purga | Magnética de nivel, cero pérdida de aire | Magnética de nivel, cero pérdida de aire |
| Alimentación eléctrica | No requiere | No requiere |
| Presión de trabajo | 0–16 bar | 0–16 bar |
| Capacidad de descarga | Hasta 145 l/h a 16 bar | Hasta 145 l/h a 16 bar |
| Temperatura de operación | 1–50 °C | 1–50 °C |
| Accionamiento | Magnético | Magnético |
| Tipo de válvula | 2/2, accionamiento directo | 2/2, accionamiento directo |
| Orificio de válvula | 2 mm | 2 mm |
| Sellos | FPM | FPM |
| Conexión de entrada | 1/2" BSP/NPT | 1/2" BSP/NPT |
| Configuración de entrada | Entrada superior y lateral | Entrada única |
| Conexión de salida | 1/8" BSP | 1/8" BSP |
| Material del cuerpo | Aluminio resistente a la corrosión | Aluminio resistente a la corrosión |
| Rotación de la parte inferior | 360° | 360° |
| Adaptador anti-bloqueo de aire | Opcional | De serie |
| Función TEST | Opcional | Opcional |
| Grado de protección | IP68 (NEMA 6) | IP68 (NEMA 6) |
| Aplicación destacada | Secadores frigoríficos y debajo de compresores a pistón | Filtros de aire comprimido |
No. La MAGY funciona mediante un sistema magnético que acciona la válvula de descarga, por lo que no requiere alimentación eléctrica. Esto permite utilizarla en aplicaciones donde no hay suministro eléctrico disponible, es costoso de instalar o no resulta confiable.
No. La MAGY descarga el condensado sin utilizar aire comprimido como medio de accionamiento, por lo que no hay pérdida de aire comprimido durante el ciclo de descarga.
La MAGY utiliza imanes especialmente seleccionados para detectar el nivel de condensado y accionar la válvula 2/2 de accionamiento directo. La descarga se produce automáticamente cuando el condensado alcanza el nivel de activación.
Ambas utilizan el mismo principio de funcionamiento magnético, no requieren alimentación eléctrica y realizan la descarga sin pérdida de aire comprimido. La MAGY ofrece entradas superior y lateral para mayor flexibilidad de instalación, mientras que la MAGY-UL está especialmente desarrollada para aplicaciones en filtros y puede permanecer conectada al filtro durante las tareas de mantenimiento.
Sí. La MAGY está diseñada para aplicaciones con aceite o sin aceite. En sistemas donde el condensado presenta una alta concentración de aceite o partículas, es importante realizar un mantenimiento periódico para evitar la acumulación de contaminantes que puedan afectar el funcionamiento de la purga o del orificio de descarga.
Para aplicaciones con condensados especialmente contaminados, JORC también dispone de otras soluciones, como la TEC-44, diseñada para trabajar con condensados de alta contaminación.
La función TEST permite comprobar el funcionamiento de la purga y verificar que no haya obstrucciones en el orificio de descarga. También permite despresurizar la purga para facilitar las tareas de mantenimiento periódico. La función TEST está disponible como opción.
La MAGY puede utilizarse en distintos puntos de acumulación de condensado de los sistemas de aire comprimido. JORC destaca especialmente su utilización en secadores frigoríficos y debajo de compresores a pistón. La MAGY-UL está especialmente orientada a aplicaciones en filtros de aire comprimido.
