Descripción

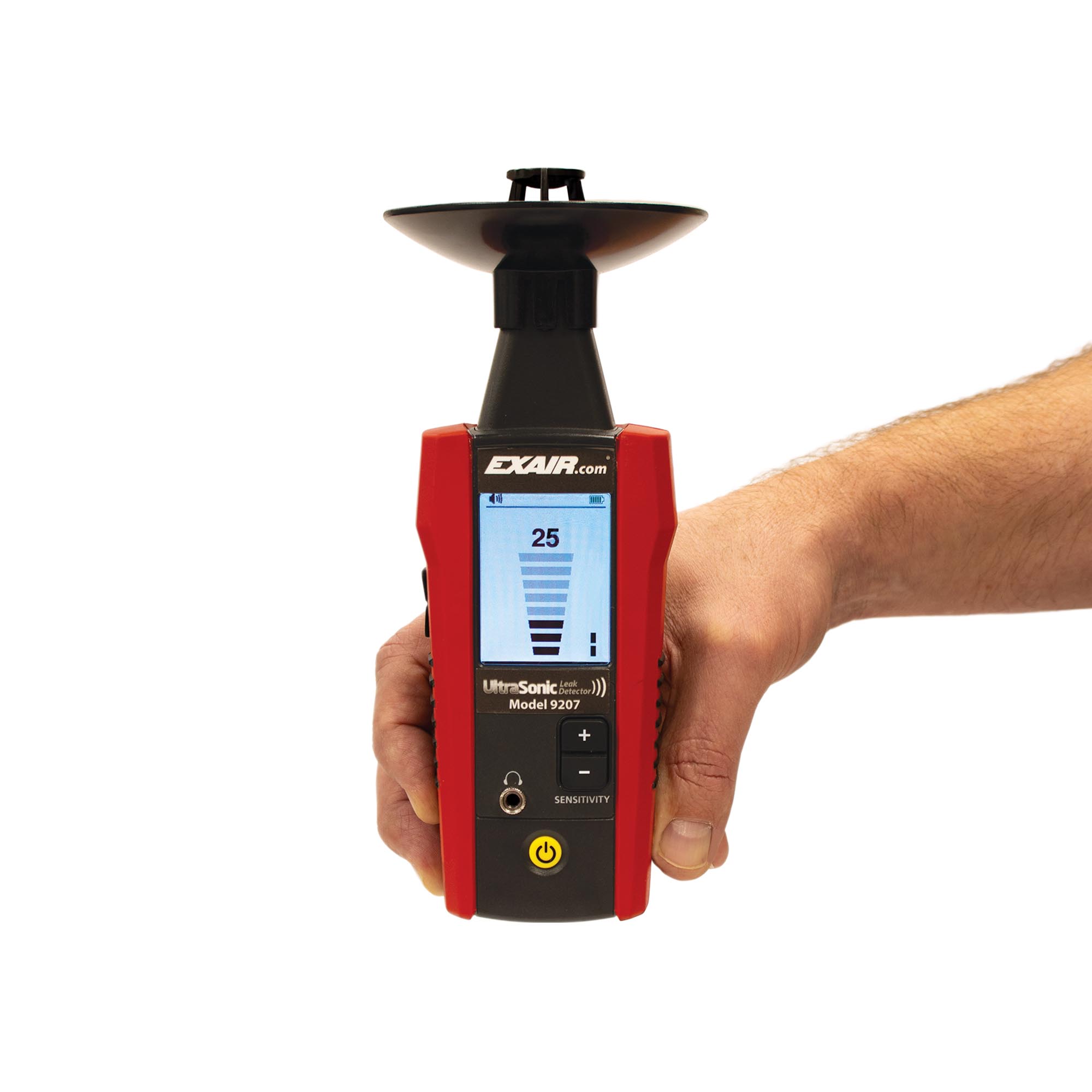

¿Qué es el Detector de Fugas Ultrasónico de EXAIR?

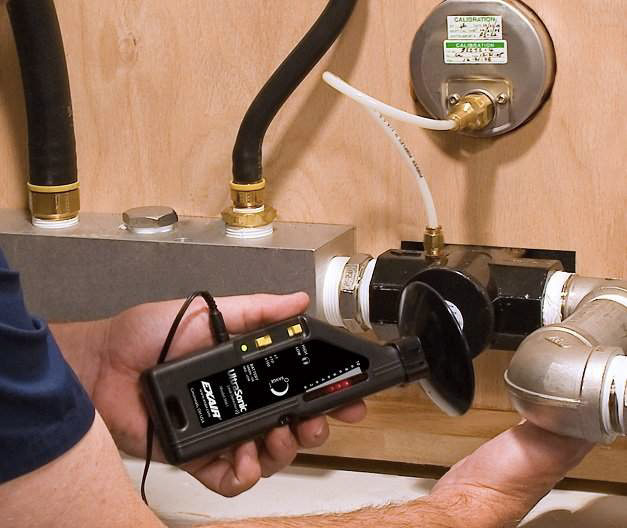

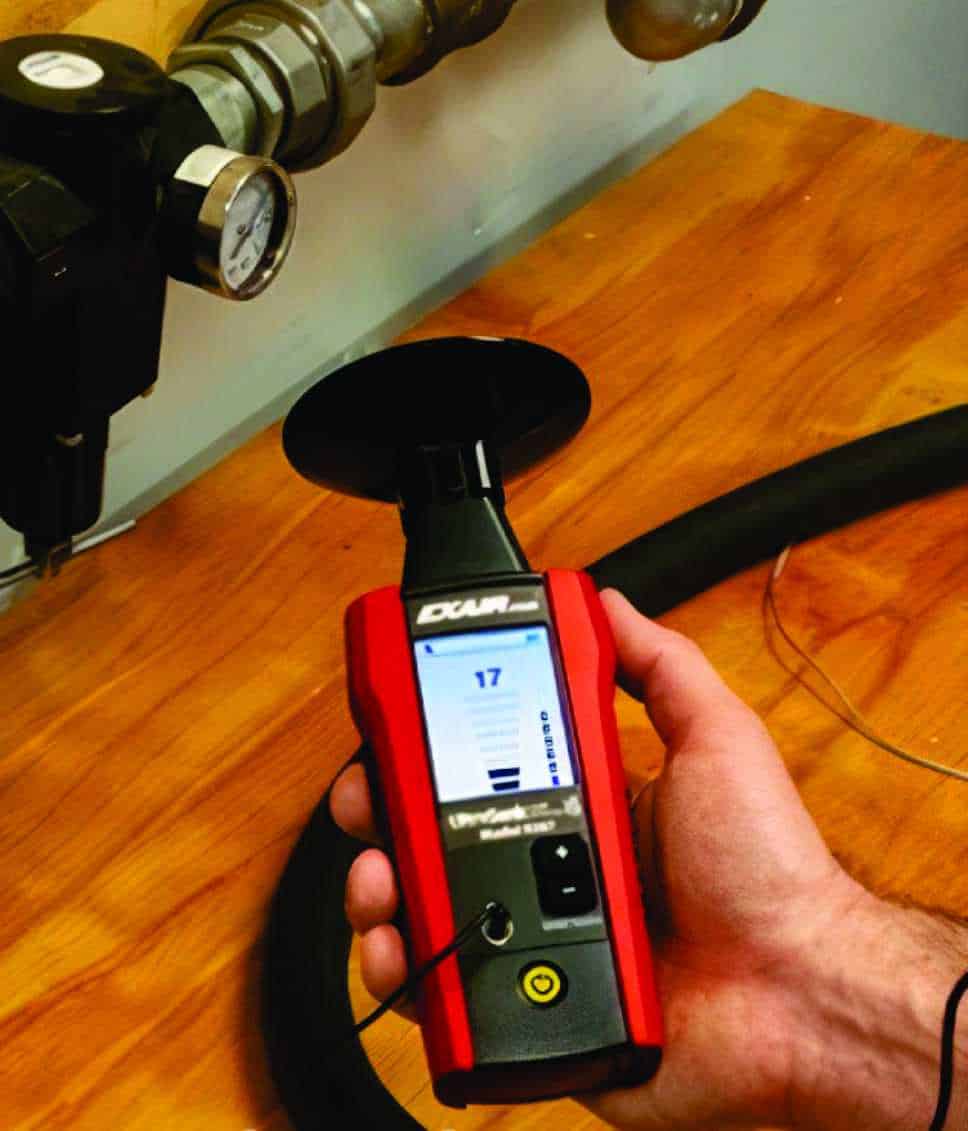

El Detector de Fugas Ultrasónico (ULD – Ultrasonic Leak Detecter) es un instrumento de alta calidad que permite localizar costosas pérdidas en redes de Aire Comprimido (y gases entre otros). Simple de utilizar, el operador sólo debe dirigir el mismo en dirección hacia la línea a verificar, dado que la transmisión del ultrasonido es direccional y su mayor potencia se encuentra en la fuente de generación.
La turbulencia creada por el aire al filtrarse por un pequeño orificio genera ultrasonido. Este, es llamado “Ruido Blanco” y ocurre cuando el aire se mueve desde un área de elevada presión, como cañerías, escapando hacia un área de menor presión, o hacia la atmósfera. El ULD convierte la turbulencia producida, en frecuencias audibles a través de auriculares. A medida que el ULD se acerque a la fuga, mayor cantidad de LED’s se iluminarán en la pantalla pudiendo confirmar la ubicación exacta de la pérdida.
¿Por qué utilizar el Detector de Fugas Ultrasónico?
Las plantas industriales carentes de mantenimiento, pueden fácilmente desperdiciar hasta el 30% e su generación de Aire Comprimido debido a la existencia de fugas de aire no detectadas. La identificación temprana de las mismas, permitirá una importante reducción de los gastos en Energía de generación.
En plantas donde existen elevados niveles de ruido, detectar fugas sólo escuchándolas se convierte en una tarea realmente difícil, dado que la mayoría de los ruidos se dan en rangos audibles para el oído humano, mientras que las fugas procedentes de pequeños orificios son definidas como ultrasónicas. El ULD posibilita no solo detectar las mismas, sino también, convertirlas en frecuencias audibles para las personas.
Características
El ULD puede ajustar su sensibilidad o intensidad de detección, para filtrar ruidos ambientales mediante la perilla de “encendido/ apagado”. Existen tres configuraciones de sensibilidad: X1, X10, y X100, lo que permite identificar fugas de hasta 6.1m de dist.

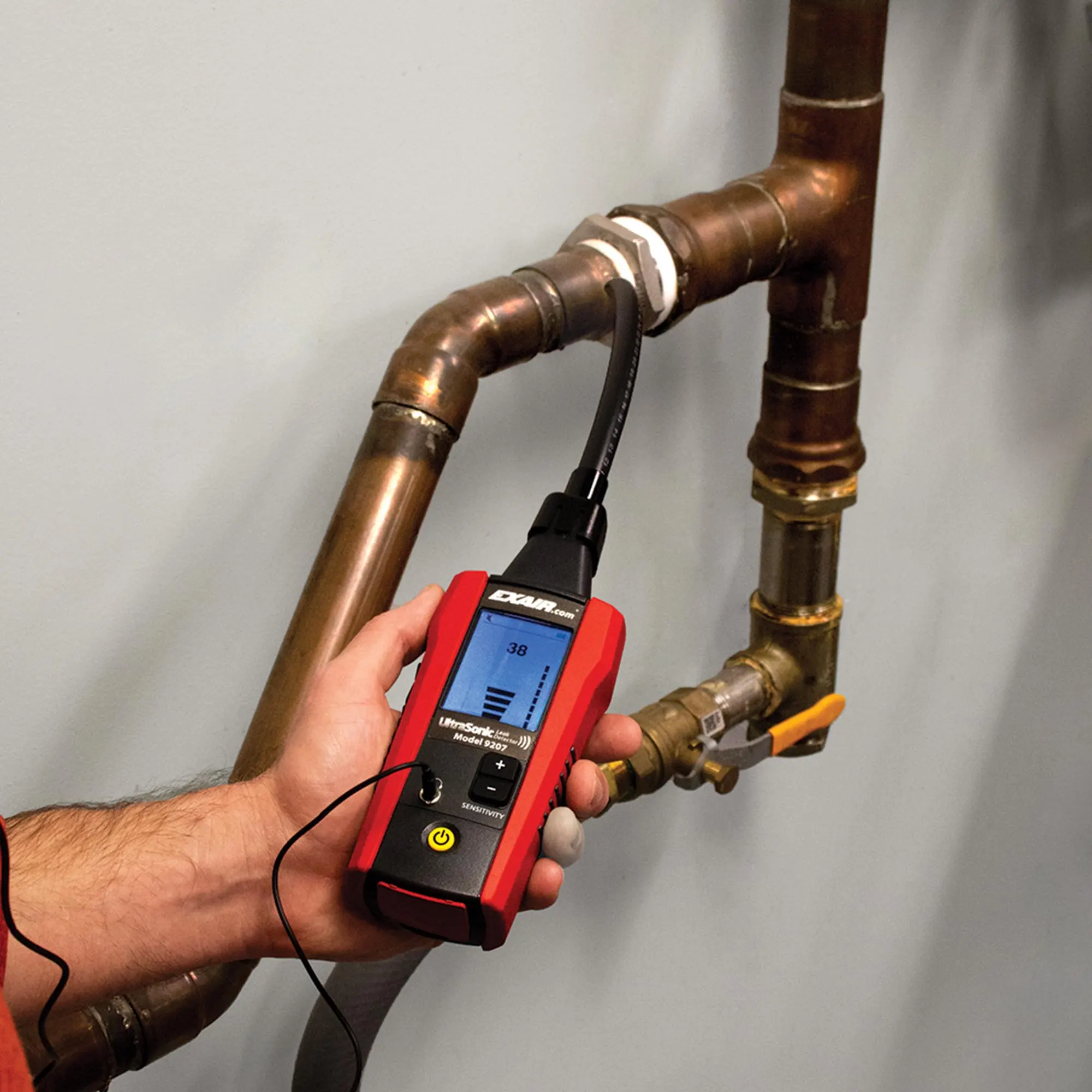

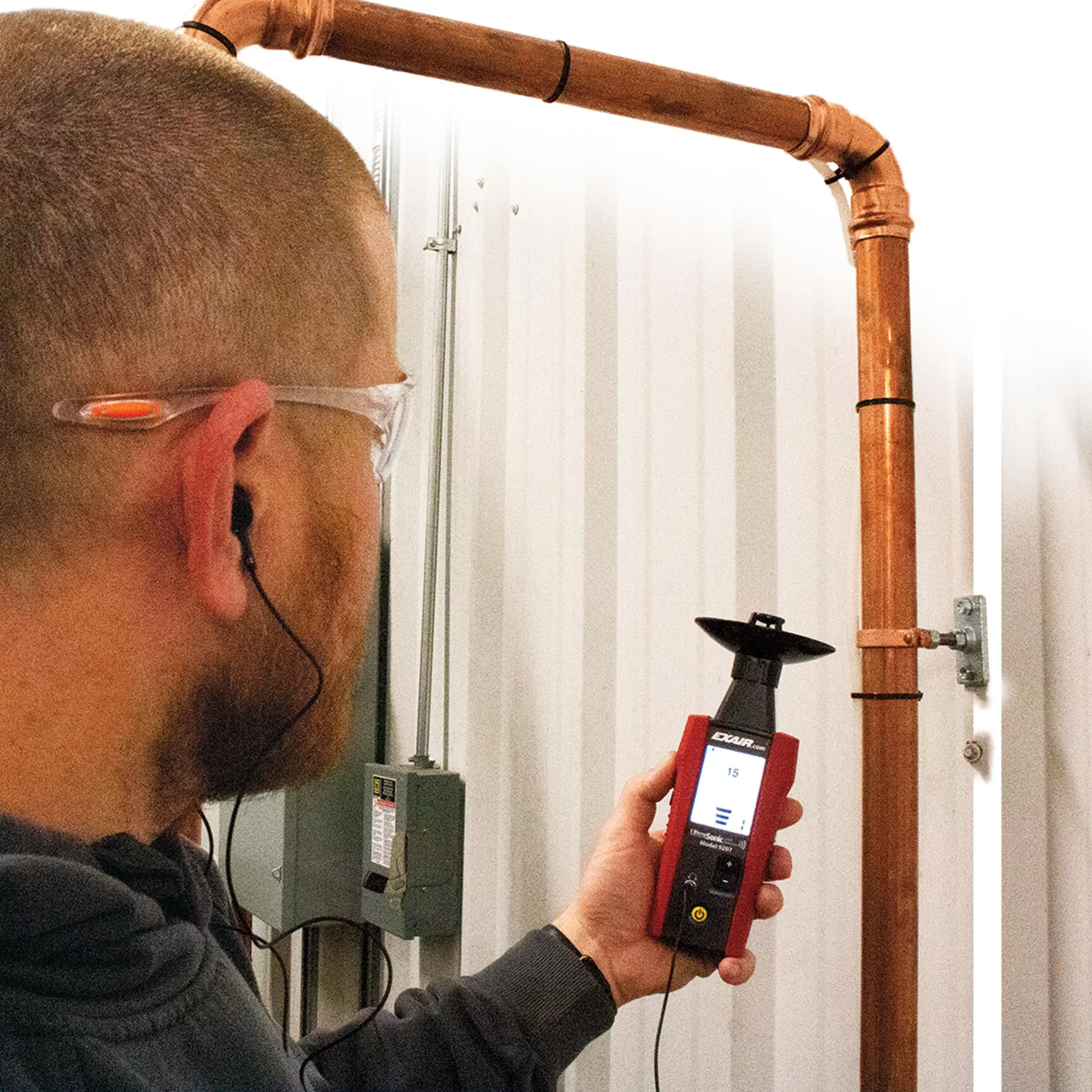

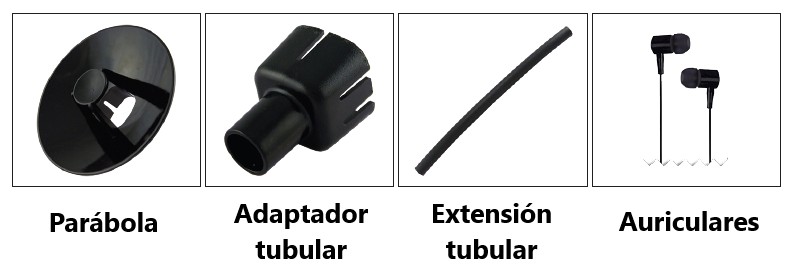

La parábola y el tubo flexible, pueden colocarse en el ULD para aislar el intenso ruido del ambiente. De esta manera, el ULD detectará solamente el sonido ultrasónico. El adaptador y el tubo flexible, permiten el relevamiento de pérdidas en zonas de difícil acceso, riesgosas, y máquinas o tableros constituidos por componentes neumáticos.

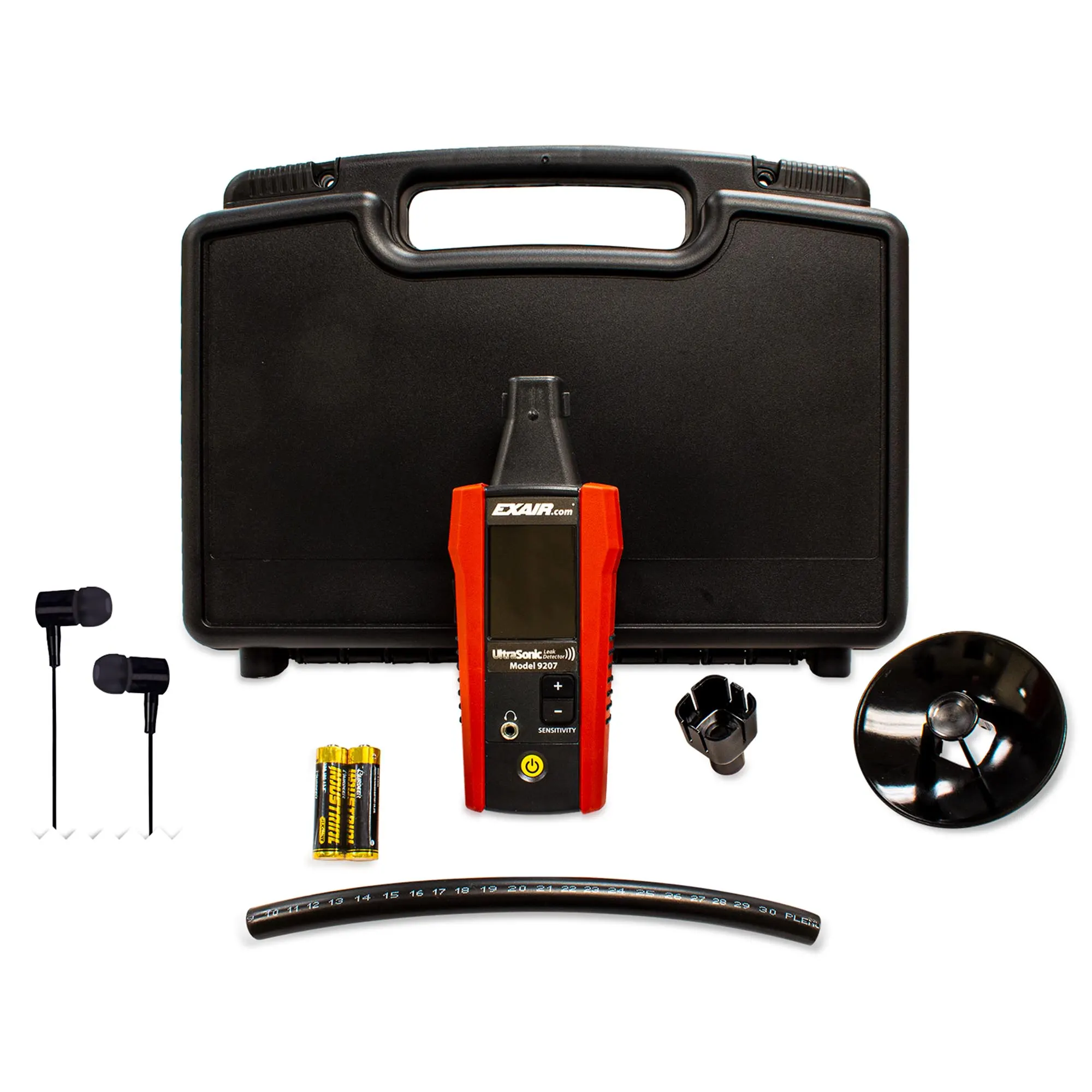

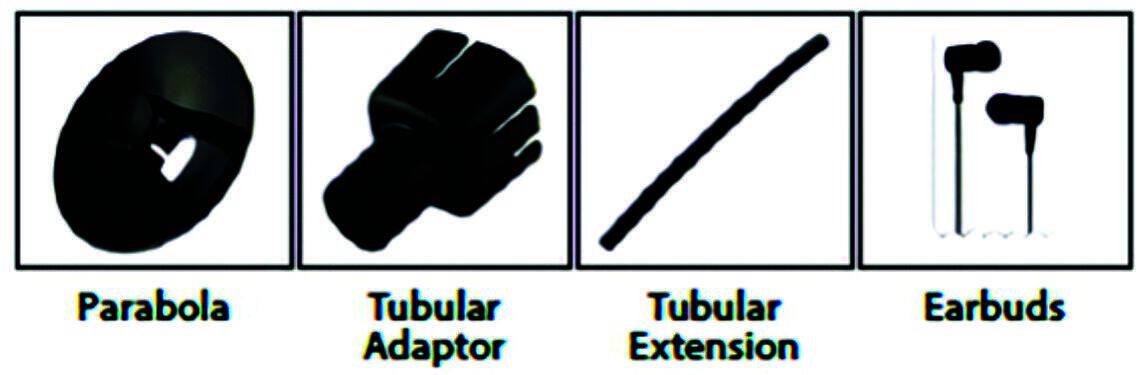

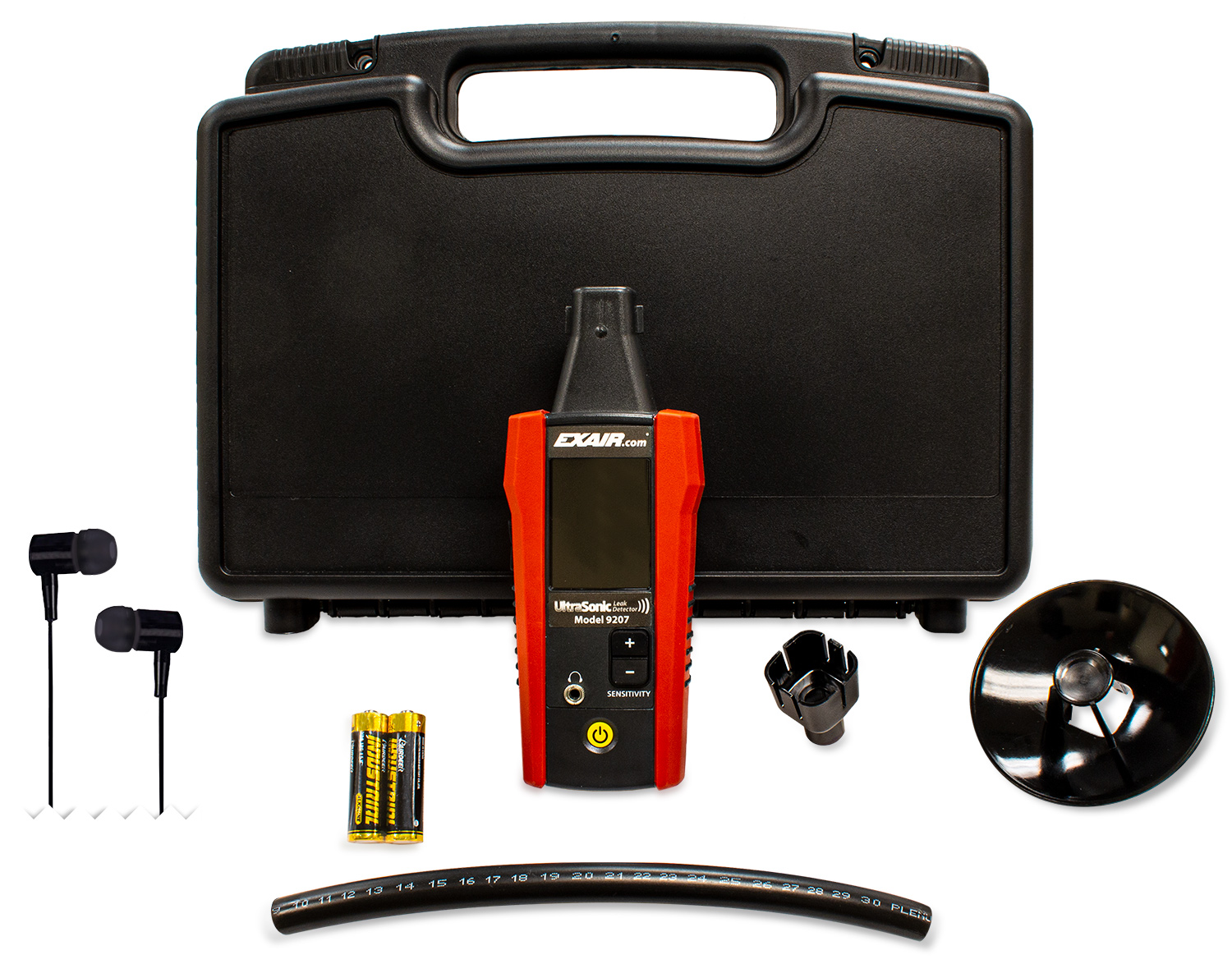

El ULD viene con valija, auriculares, tubo flexible, parábola, adaptador y batería de 9V.
Con el ULD detecte fugas en áreas de difícil acceso, cañerías, uniones, filtros, válvulas, reguladores, actuadores, etc. hasta 6,1m.
Ventajas
- Detecta fugas hasta 6,1 m de distancia
- Convierte el Ultrasonido en frecuencias sonoras audibles

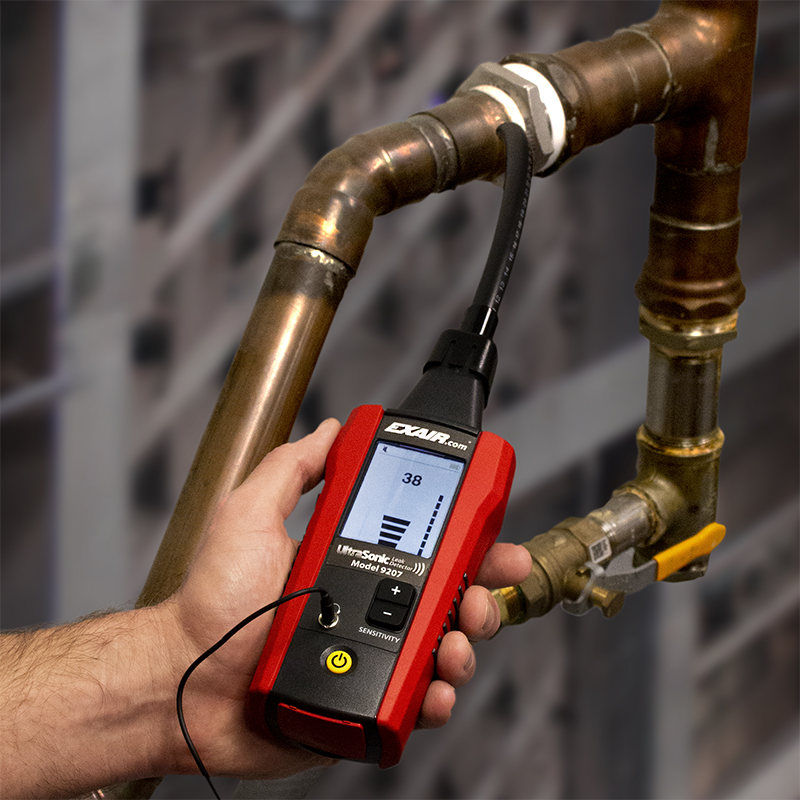

- Los LED’s presentes en la unidad confirman la ubicación de la fuga
- Perfecto funcionamiento en ambientes industriales ruidosos
- Regulación proporcional de la sensibilidad X1, X10, X100
- Adecuado funcionamiento en presencia de viento y/o
- ruidos de fondo
- Alcance y presión fácilmente regulables.
- Incluye accesorios para detectar fugas en áreas de difícil acceso.
- Valija de transporte resistente
Aplicaciones
- Releva pérdidas de aire, vapor y gases no inflamables, incluyendo cañerías, conexiones, válvulas, cilindros y recipientes sometidos a presión
- Encuentra los puntos de desgaste de cojinetes y engranajes
- Detecta arcos voltaicos en un sistema eléctrico
- Detecta fugas en sistemas de aire acondicionado y refrigeración
- Localiza pérdidas en sistemas de frenos, tubos, cámaras, neumáticos y radiadores
- Identifica saltos en correas de goma planas y en V
- Detecta fugas en sistemas de vacío
- Controla el estado de sellos mecánicos en máquinas y motores
Videos
Detector de Fugas Ultrasónico para localizar Pérdidas de Vacío
Los LED’s en el ULD muestran la fuente exacta de fugas o problemas.
Ejemplo de Cálculo del Costo producido por una Fuga en el Sistema de Aire Comprimido
Si tenemos un orificio de 3mm a 6 bar de presión, el mismo consumirá un caudal de Aire Comprimido de 0,574 m³/m
Considerando un costo de Energía de 0,128 $/m³, 2 turnos de trabajo diarios, 26 días x mes y 11,5 meses por año; el costo de la Fuga será de:
1 Fuga Øi 3mm => 21.089 $/año
10 Fugas a $21.089 x 10 => 210.890 $/año
Conclusión:
Cuanto mayor sea nivel de ineficiencia de la instalación, más rápidamente se amortizará el Detector de Fugas.
NUEVO! Caudalímetro Digital con Comunicación Inalámbrica de Consumos
¡Conozca y controle sus consumos de Energía!

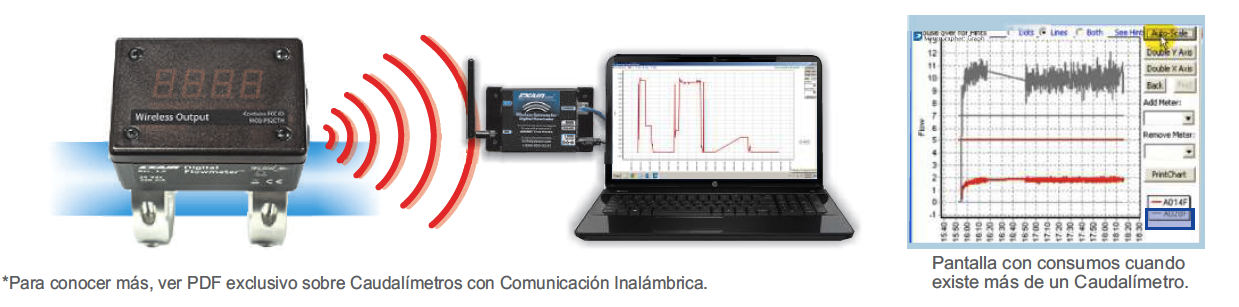

Con el Nuevo Caudalímetro conectado al Software EXAIRlogger™, podrá visualizar los consumos medidos en tiempo real desde cualquier dispositivo electrónico seleccionado, establecer límites de consumo máximos y mínimos, programar alarmas y avisos, además de obtener las mediciones en datos Excel para realizar cálculos y gráficos, establecerlos para identificar tendencias de consumo, o emplearlos para realizar minuciosos análisis de la información obtenida para mejorar la Eficiencia de la Instalación.
