Generalmente un circuito cerrado es la mejor red de distribución de Aire Comprimido para una instalación. Es esencial que los diámetros de los tubos sean adecuadamente dimensionados para evitar las caídas excesivas de presión. La siguiente Tabla indica las pérdidas de energía si la tubería empleada es demasiado pequeña.
Caídas de Presión en redes de Aire Comprimido

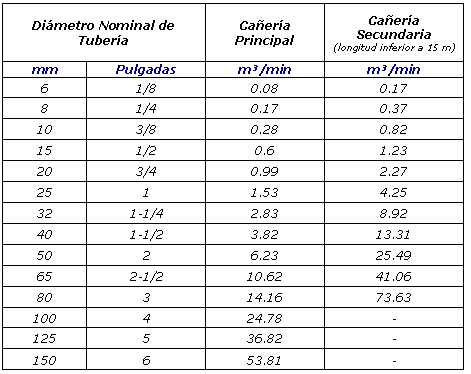

Para evitar pérdidas de energía exageradas, la velocidad del aire en los tubos no debe ser superior a 6 m/s. Se pueden permitir mayores velocidades del aire en ramales cuya longitud sea inferior a 15 m. La Tabla 2 da ejemplos de los flujos de aire máximos recomendados para tubos de diferentes diámetros a la presión de 7 bar (100 psig), tanto para la tubería de la red principal como para los ramales cortos.
Flujos máximos recomendados para Aire Comprimido a una Presión de 7 Bar (100psig)
El consumo de Aire Comprimido es directamente proporcional a la presión absoluta de entrada.
Ejemplo: Un Tubo Vortex Modelo 3215 consume 425 SLPM (Standard Litros por Minuto) a 6.9 bar. Para calcular el caudal a una presión de alimentación de 5.5 bar, se procede de la siguiente manera:
