Recuerde que: Conocer el Consumo de Aire Comprimido es el primer paso que le permitirá tomar decisiones para Ahorrar Energía y Optimizar su Sistema.
Mida el consumo de Aire Comprimido al instalar sin detener ni despresurizar la línea. Instale el caudalímetro directamente sobre la cañería presurizada y monitoree el flujo de forma precisa. Detecte y cuantifique fugas y usos ineficientes.
El Caudalímetro Hot Tap de EXAIR permite medir el flujo y consumo de Aire Comprimido en una cañería sin necesidad de aislarla, detener el suministro ni retirar la presión del sistema. Su diseño permite realizar la instalación directamente sobre la línea presurizada, facilitando el monitoreo de instalaciones existentes sin interrumpir su funcionamiento.
Al igual que los caudalímetros digitales convencionales, utiliza sondas de medición que se introducen en la cañería para determinar el flujo de Aire Comprimido y mostrarlo directamente en el display digital. La versión Hot Tap incorpora dos válvulas que permiten introducir las sondas bajo presión, junto con un silenciador que ayuda a contener los residuos generados durante la perforación.
Es una solución especialmente útil para plantas en funcionamiento donde no resulta conveniente detener un sector de la red de Aire Comprimido para instalar un instrumento de medición
Recuerde que: Conocer el Consumo de Aire Comprimido es el primer paso que le permitirá tomar decisiones para Ahorrar Energía y Optimizar su Sistema.

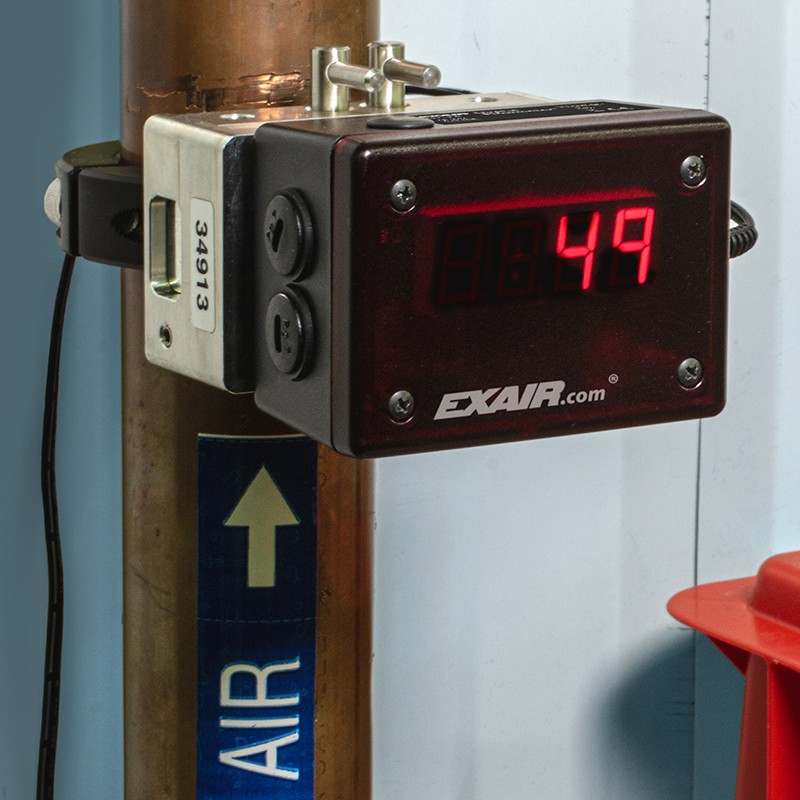

Su pantalla LED permite controlar en tiempo real y muy visiblemente el caudal de Aire Comprimido
El Caudalímetro Hot Tap trae todos los elementos necesarios para poder perforar la cañería y ubicarlo sin despresurizar la línea
El principal diferencial del Caudalímetro Hot Tap es que permite incorporar medición a una red de Aire Comprimido sin interrumpir su funcionamiento. En instalaciones donde detener un sector de producción implica pérdidas de tiempo, costos o dificultades operativas, la posibilidad de instalar el instrumento directamente sobre una cañería presurizada simplifica considerablemente la incorporación de puntos de medición. De esta manera, es posible comenzar a medir el consumo de una planta, sector, equipo o proceso sin esperar una parada de mantenimiento para realizar la instalación.
El Caudalímetro Hot Tap utiliza el mismo principio de medición térmica de flujo másico que los caudalímetros digitales convencionales. Cuenta con dos sondas que se introducen en la cañería: una de ellas se mantiene a una temperatura superior a la otra. Cuando el Aire Comprimido circula entre las sondas, se produce una transferencia de calor. La cantidad de energía necesaria para mantener la diferencia de temperatura entre ambas sondas varía según la velocidad y el flujo de aire que atraviesa la cañería. El instrumento utiliza esta diferencia para determinar el caudal de Aire Comprimido, que se muestra directamente en el display en pie³/min o m³/h. Además, cuenta con una salida de 4-20 mA y una salida de pulso, que permiten transmitir la información para monitoreo remoto y recopilación de datos.
La diferencia con los Caudalímetros Digitales Estándar de EXAIR está en el sistema de instalación. El modelo Hot Tap permite la realización de las perforaciones e insertar las sondas sin la necesidad de despresurizar la linea. El conjunto incorpora además un silenciador que recoge los residuos generados durante la perforación, haciendo posible realizar la instalación de manera controlada.
Los Caudalímetros Digitales Hot Tap de EXAIR están disponibles en diferentes versiones según las características de la cañería donde serán instalados. Existen versiones para:
El Display de Acumulación Remota permite visualizar el consumo de Aire Comprimido desde una ubicación de fácil acceso cuando el caudalímetro se encuentra instalado en un punto difícil de leer. Un cable de 15,2m es provisto para su instalación.
Su display LED de cuatro dígitos permite consultar:
Esto facilita el seguimiento del consumo de una máquina, proceso o sector y permite detectar variaciones que pueden indicar fugas o usos ineficientes.
El USB Data Logger Modelo 9147 permite registrar el flujo de Aire Comprimido durante períodos prolongados para analizar posteriormente el comportamiento del consumo.
La frecuencia de registro puede configurarse desde aproximadamente una medición por segundo hasta una medición cada 12 horas. Los datos pueden descargarse a una computadora, visualizarse mediante el software correspondiente o exportarse a Microsoft Excel®.
Los aros de cierre permiten cubrir y sellar los orificios realizados en la cañería cuando se retira un caudalímetro. De esta manera, el mismo instrumento puede trasladarse posteriormente a otro punto de la instalación.
Instalación rápida del Caudalímetro Digital y Caudalímetro Hot Tap
