Enfriamiento localizado mediante Aire Comprimido, con temperaturas de hasta -46 °C, sin partes móviles, sin mantenimiento y frío instantáneo.

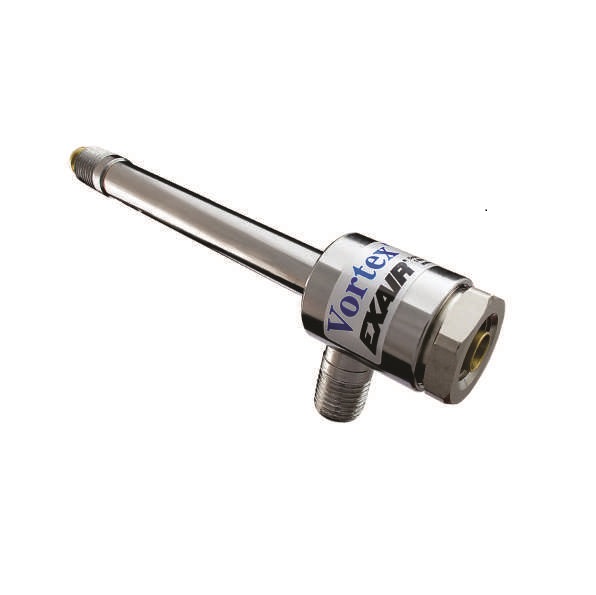

El Tubo Vortex de EXAIR es una solución simple, confiable y libre de mantenimiento para resolver aplicaciones de enfriamiento industrial localizado. Utiliza Aire Comprimido como fuente de energía y, sin partes móviles, lo transforma en dos corrientes de aire: una fría y otra caliente.
La corriente fría puede alcanzar temperaturas de hasta -46 °C, permitiendo enfriar piezas, herramientas, componentes, procesos y recintos directamente en el punto donde se necesita. El caudal y la temperatura pueden ajustarse mediante la válvula de control ubicada en la salida de aire caliente.
Los Tubos Vortex EXAIR están construidos en acero inoxidable, ofreciendo resistencia a la corrosión y una larga vida útil con un funcionamiento prácticamente libre de mantenimiento.
Según el tamaño y el generador utilizado, pueden alcanzar caudales de hasta 4.248 SLPM y una capacidad de refrigeración de hasta 2.989 W, cubriendo desde pequeñas aplicaciones de enfriamiento localizado hasta requerimientos industriales de mayor capacidad.

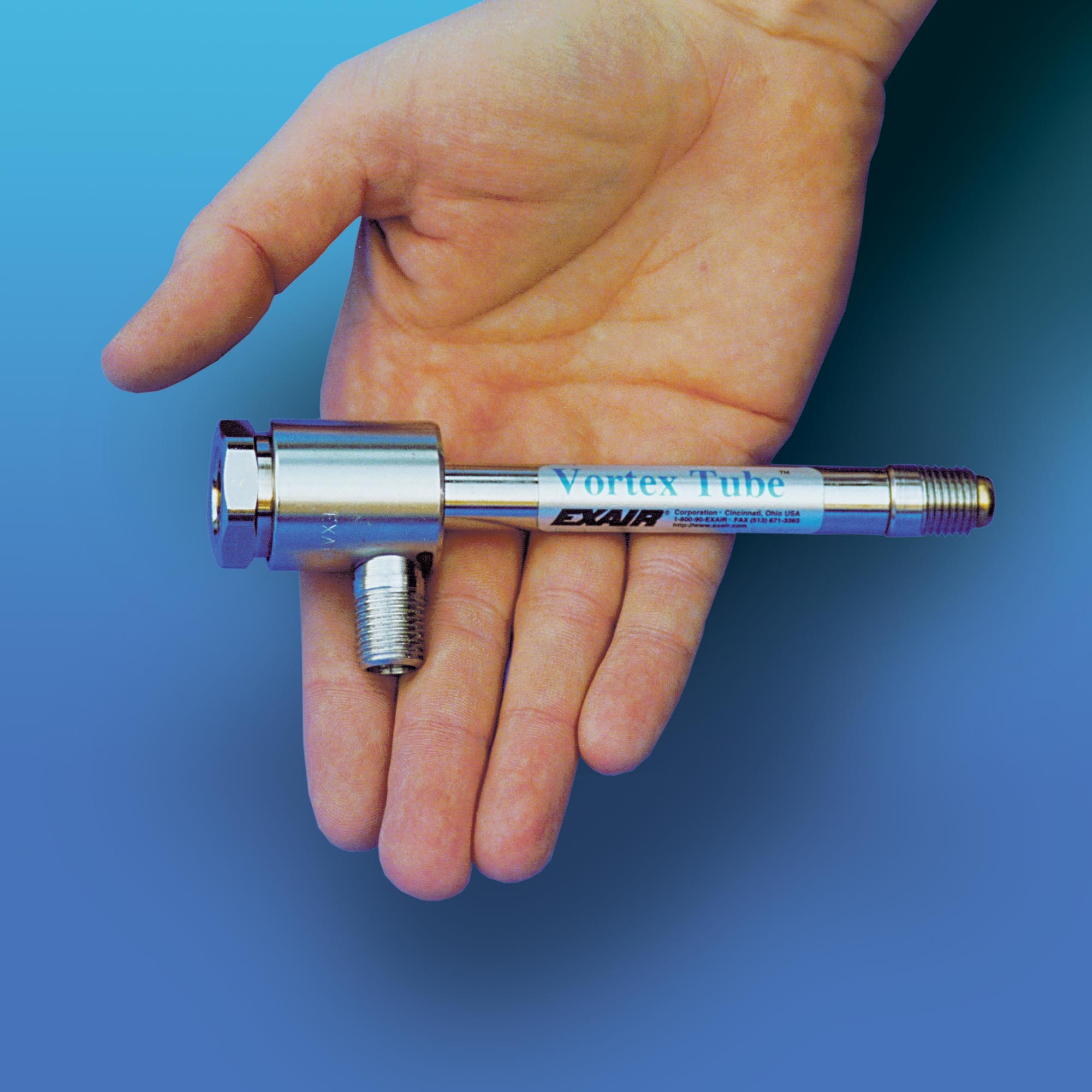

El tamaño compacto del Tubo Vortex lo vuelve ideal para cualquier aplicación de enfriamiento focalizado.

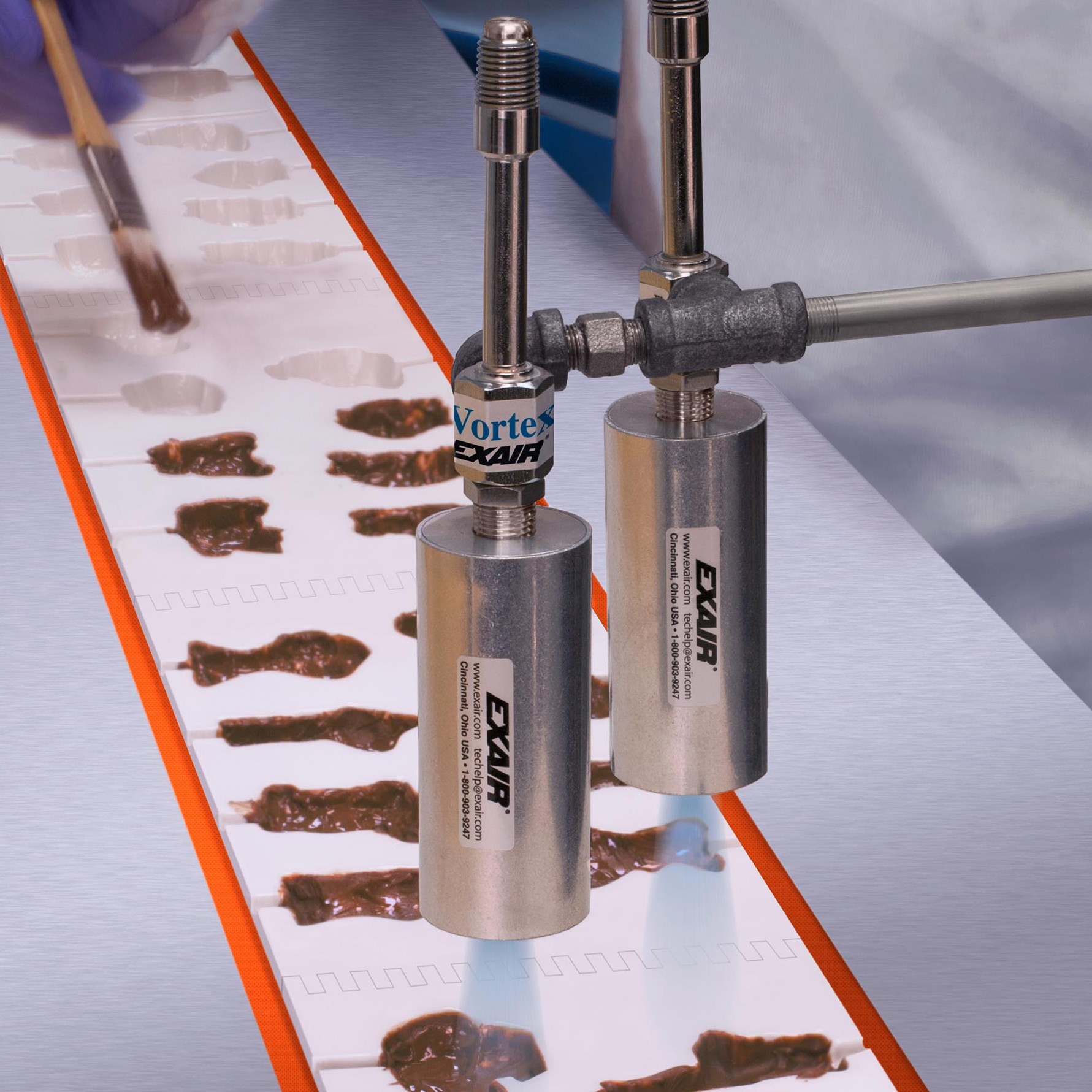

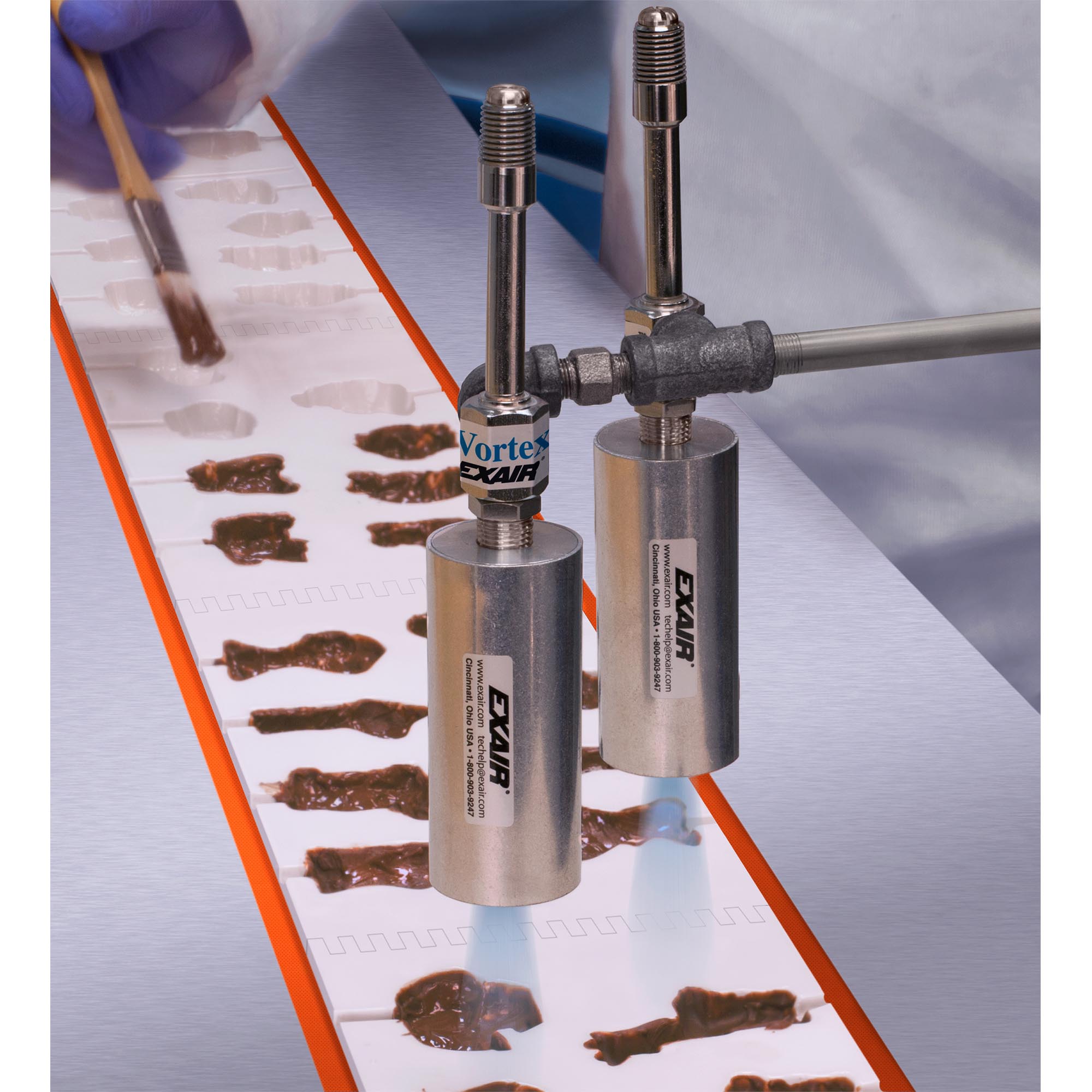

Tubo Vortex es utilizado en industria alimenticia para enfriar chocolate
Cuando una aplicación necesita enfriamiento localizado, el Tubo Vortex ofrece una alternativa simple y confiable que utiliza el Aire Comprimido disponible en la instalación.
Su diseño sin partes móviles elimina la necesidad de motores o sistemas de refrigeración mecánicos, mientras que su construcción en acero inoxidable permite utilizarlo en distintos entornos industriales.
Además, la posibilidad de regular la temperatura y el caudal de aire frío permite adaptar el funcionamiento a diferentes necesidades de enfriamiento, desde pequeñas aplicaciones puntuales hasta procesos que requieren una mayor capacidad de refrigeración.
El resultado es una solución compacta, de instalación sencilla y con bajo requerimiento de mantenimiento, ideal para aplicaciones donde se necesita aire frío directamente en el punto de trabajo.

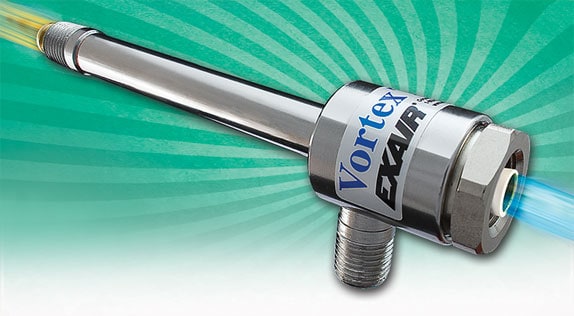

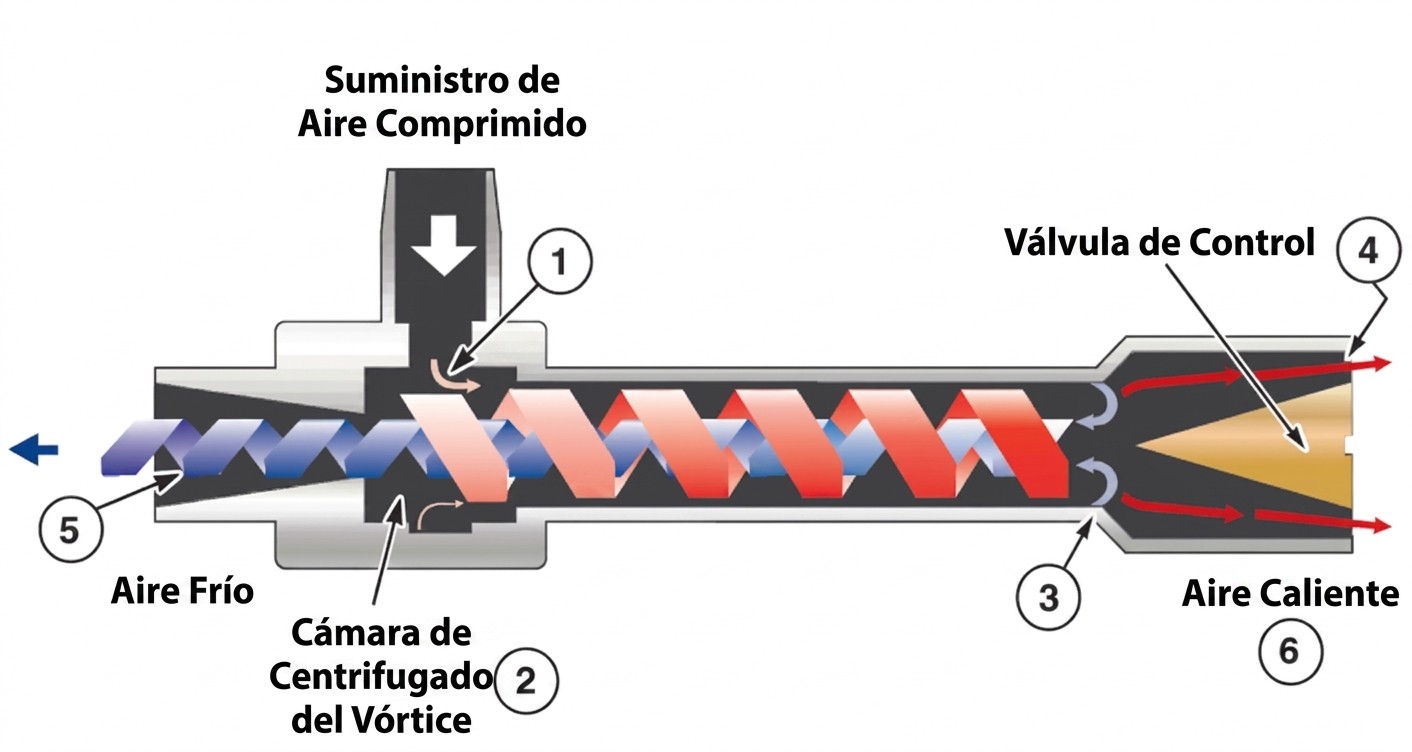

El Aire Comprimido, normalmente a 5,5 – 6,9 BAR, es eyectado tangencialmente (1) a través de un generador ubicado dentro de la cámara de giro o centrifugado vortex (2). Esta corriente de aire, hasta 1,000,000 RPM, gira hacia la salida caliente (3) dónde una parte escapa a través de la válvula de control (4). El aire remanente, que continúa girando, es forzado a retroceder a través del centro de este vortex exterior. La corriente interna emite energía cinética en forma de calor a la corriente exterior, y finalmente sale del tubo vortex cómo aire frío (5). La corriente exterior sale desde el extremo contrario cómo aire caliente (6).
¿Cómo seleccionar el modelo adecuado?
La selección del Tubo Vortex depende principalmente de la capacidad de enfriamiento y el caudal de aire frío necesarios para la aplicación.

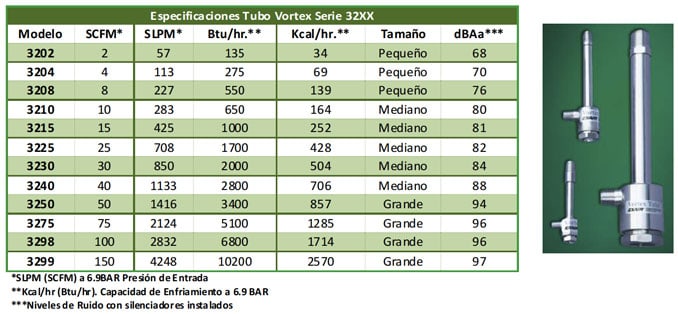

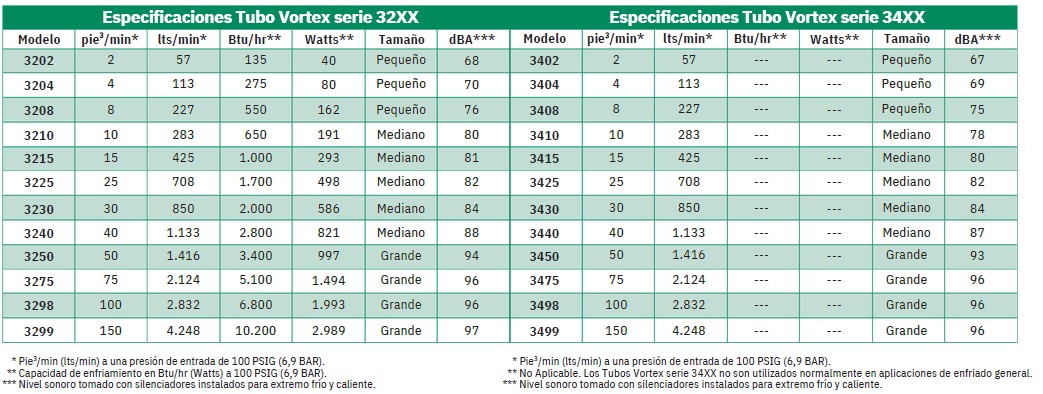

EXAIR dispone de diferentes tamaños y generadores, que permiten trabajar con caudales desde 113 hasta 4.248 SLPM. Los generadores son intercambiables, por lo que un mismo Tubo Vortex puede adaptarse a diferentes requerimientos de caudal.
Para seleccionar el modelo adecuado se deben considerar:
Serie 34XX: La Serie 34XX está diseñada para aplicaciones que requieren temperaturas especialmente bajas, pudiendo alcanzar temperaturas inferiores a -18 °C. Al igual que la Serie 32XX, está disponible en diferentes tamaños y caudales.
Los Tubos Vortex de ambas series utilizan generadores intercambiables, lo que permite seleccionar diferentes caudales sin necesidad de reemplazar todo el equipo.
Control de temperatura y caudal
El Tubo Vortex permite ajustar la temperatura y el caudal de aire frío mediante la válvula ubicada en la salida de aire caliente.
Al abrir la válvula, aumenta la cantidad de aire que sale por el extremo caliente y disminuye el caudal de aire frío, permitiendo obtener una temperatura más baja.
Al cerrar la válvula, una mayor proporción del aire se dirige hacia la salida fría, aumentando el caudal de aire frío y, en general, su temperatura.

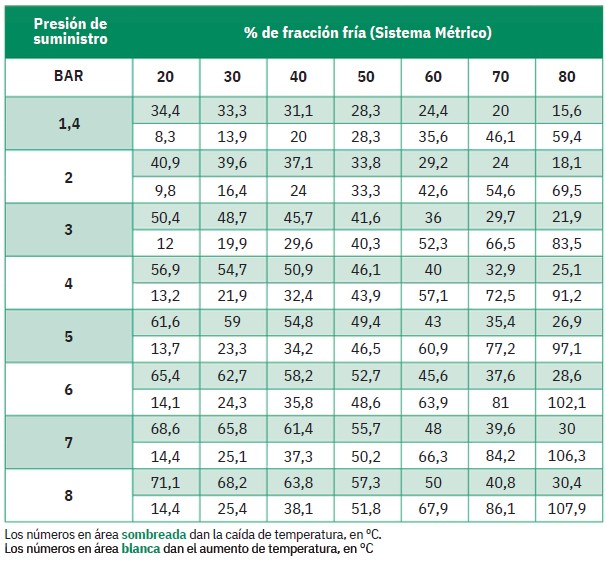

Esta proporción de aire que se dirige hacia la salida fría se conoce como “cold fraction” o fracción fría. Para obtener la máxima capacidad de refrigeración, el Tubo Vortex trabaja aproximadamente con un 80% de cold fraction. Para alcanzar las temperaturas más bajas, se utilizan fracciones de aire frío menores, aunque esto reduce el caudal disponible.
De esta manera, el funcionamiento puede adaptarse según la prioridad de la aplicación: mayor capacidad de refrigeración, mayor caudal de aire frío o menor temperatura.

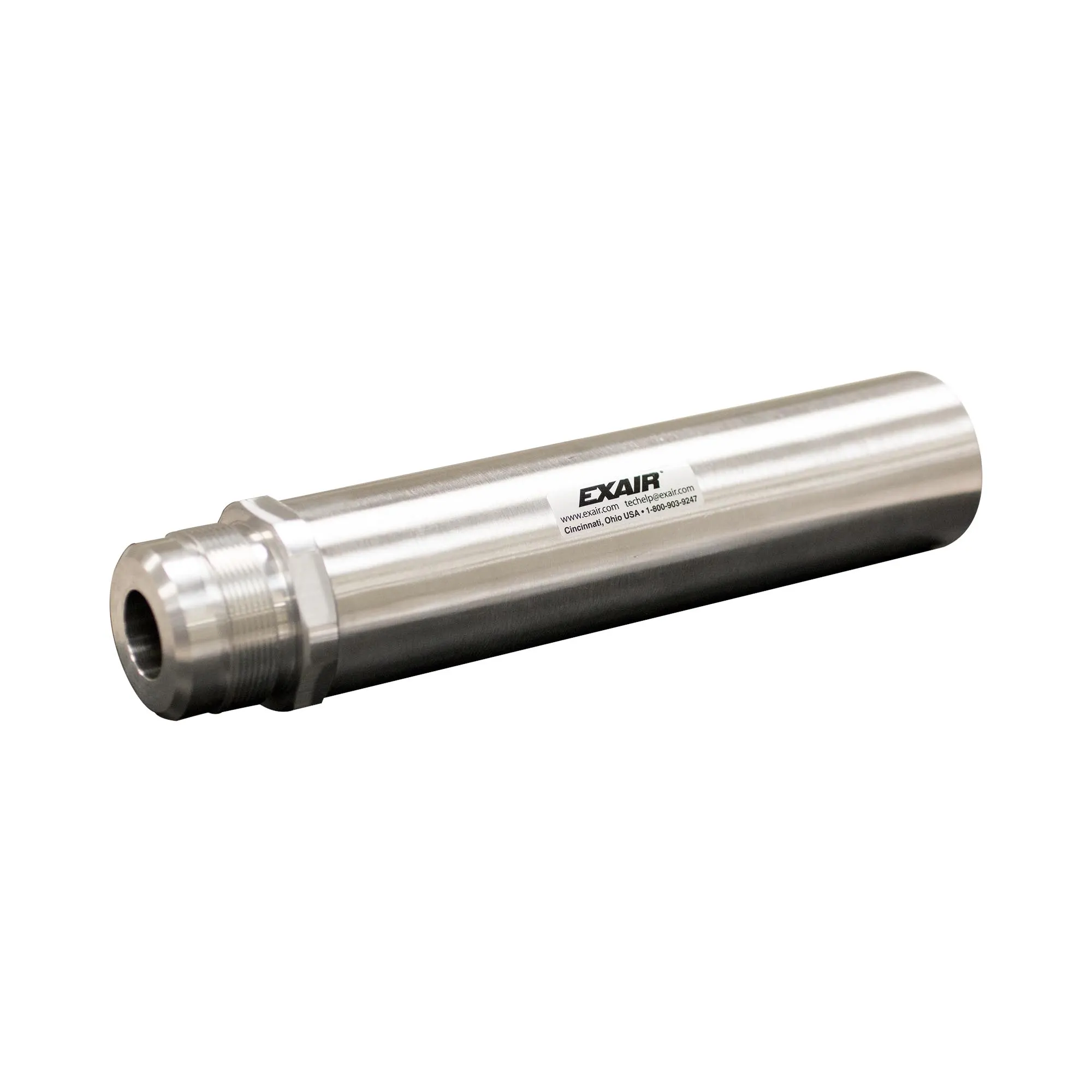

EXAIR dispone de silenciadores para las salidas de aire frío y caliente, diseñados para reducir el nivel de ruido generado durante el funcionamiento del Tubo Vortex.

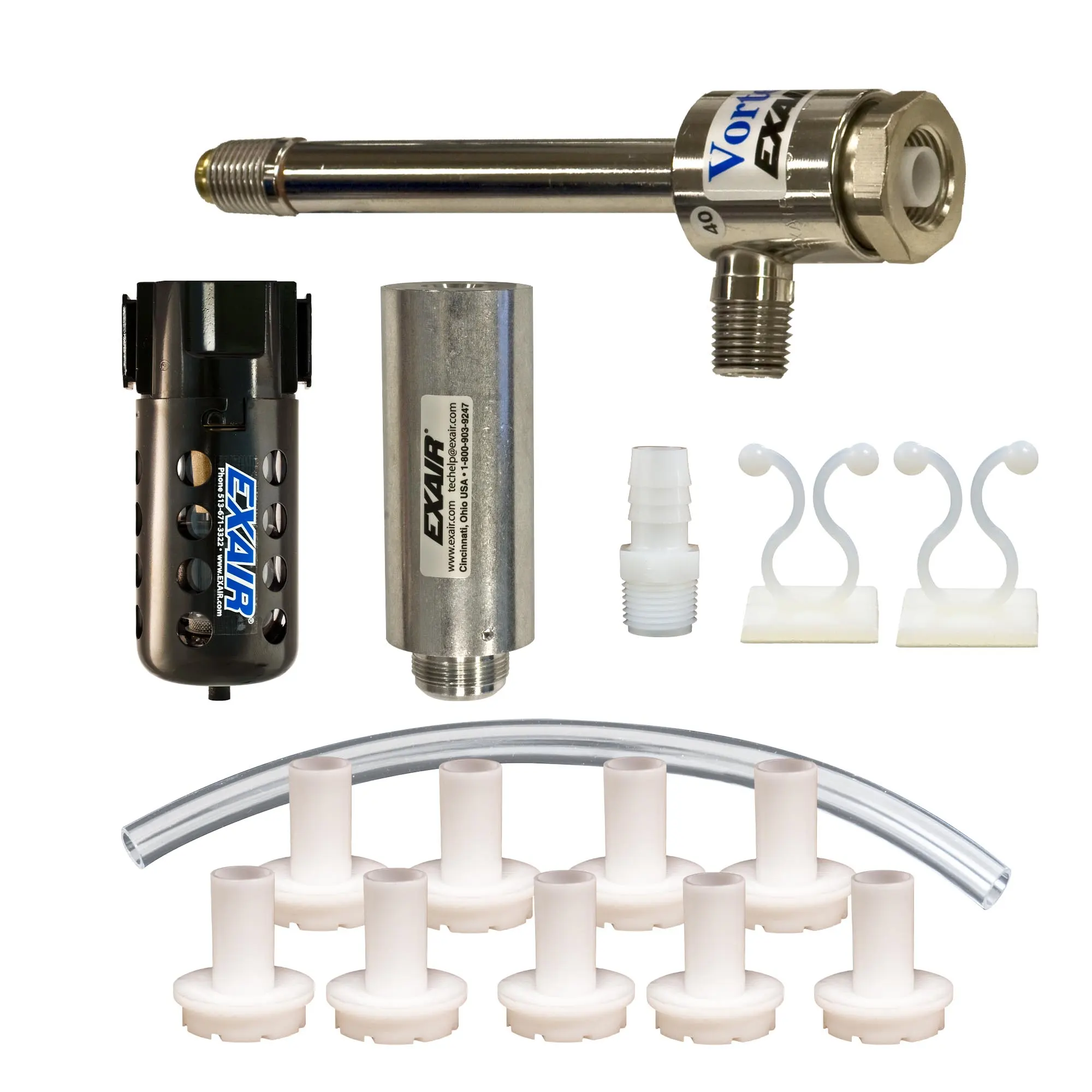

Cuando no se conoce con precisión el caudal o la temperatura necesarios para una aplicación, el Kit de Enfriamiento EXAIR permite realizar pruebas y determinar la configuración más adecuada.
El kit incluye un Tubo Vortex, silenciador para aire frío, filtro de Aire Comprimido y diferentes generadores para evaluar distintos caudales y capacidades de enfriamiento.

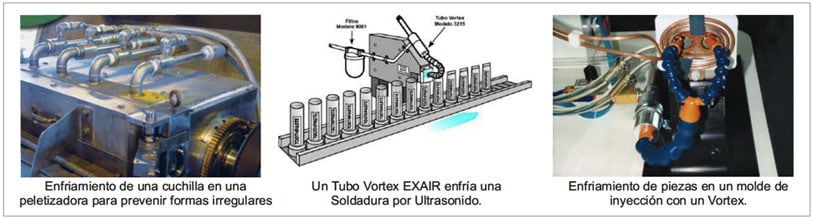

Ejemplos de aplicación

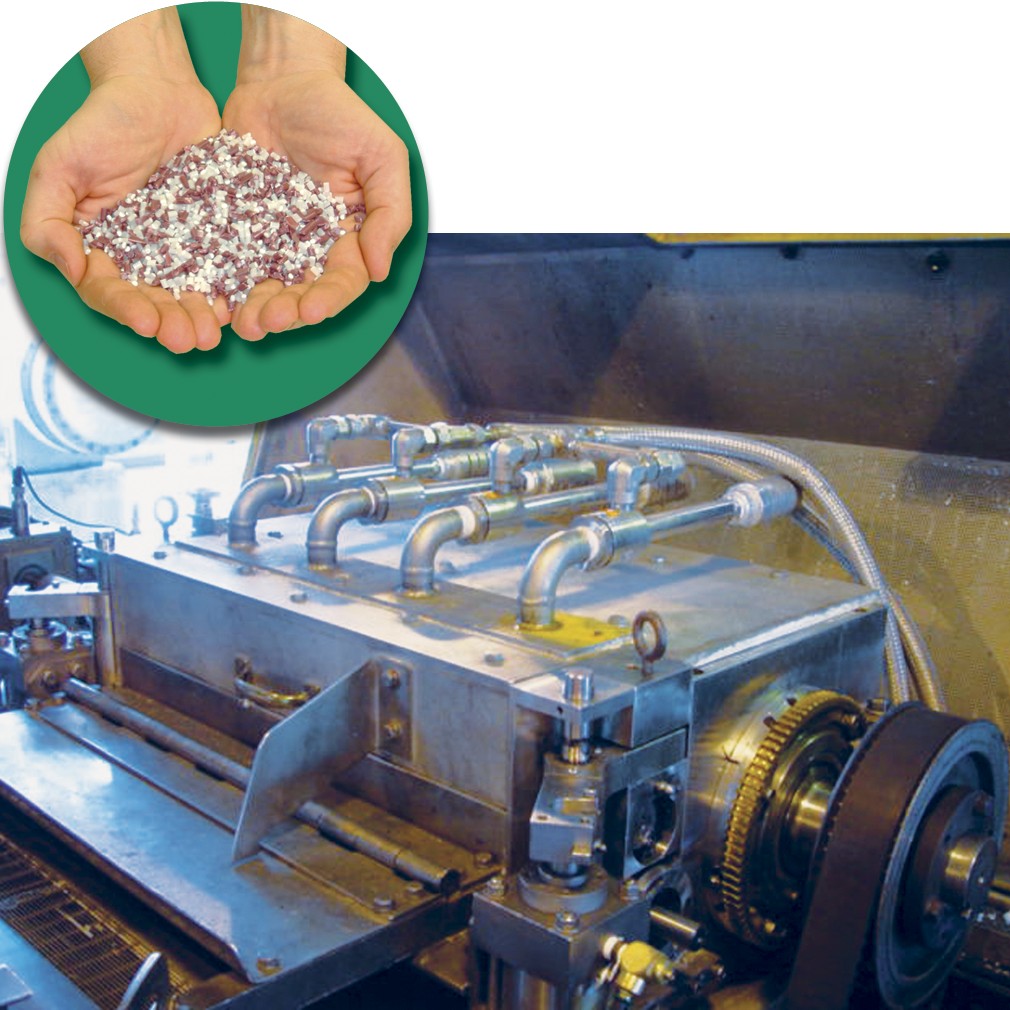

Enfriamiento de cuchillas en proceso de generación de pellets al triturar plástico. El enfriamiento ayuda a mantener los pellets al tamaño correcto.

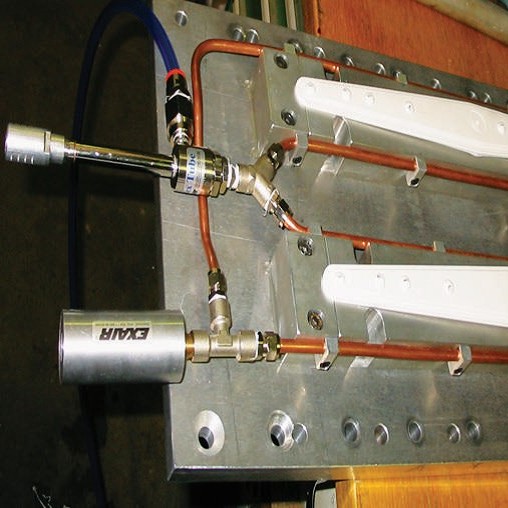

Enfriamiento de brazos de lava vajillas durante el proceso de soldadura por ultrasonido para evitar inconvenientes asociados con una elevada temperatura.

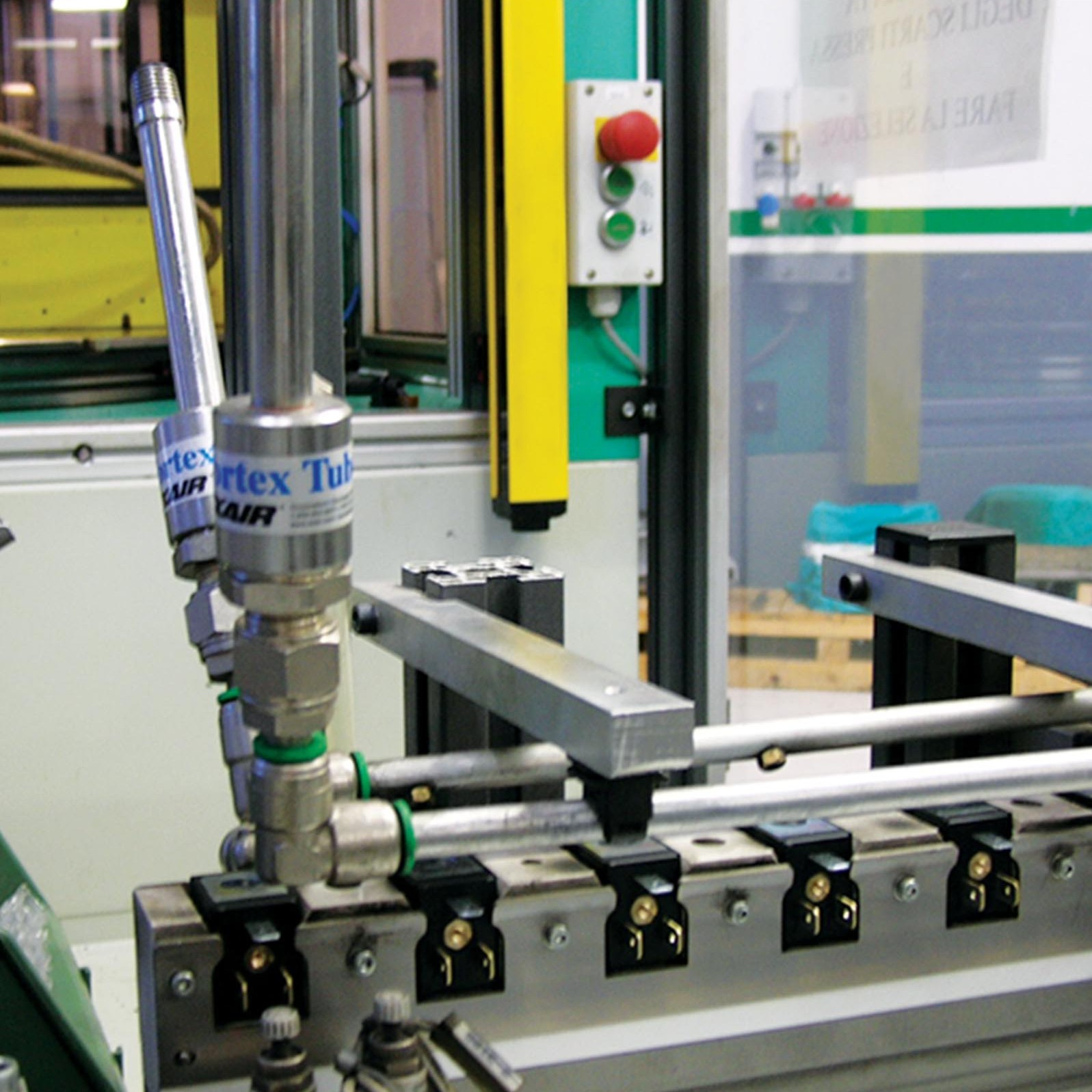

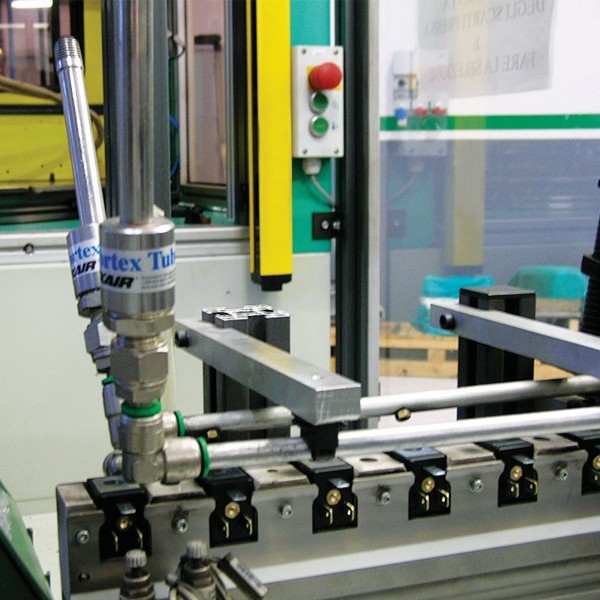

Dos Tubos Vortex enfrian la bobina de un solenoide después de una operación de soldadura.
Demostración de velocidad de enfriamiento de los Tubos Vortex
