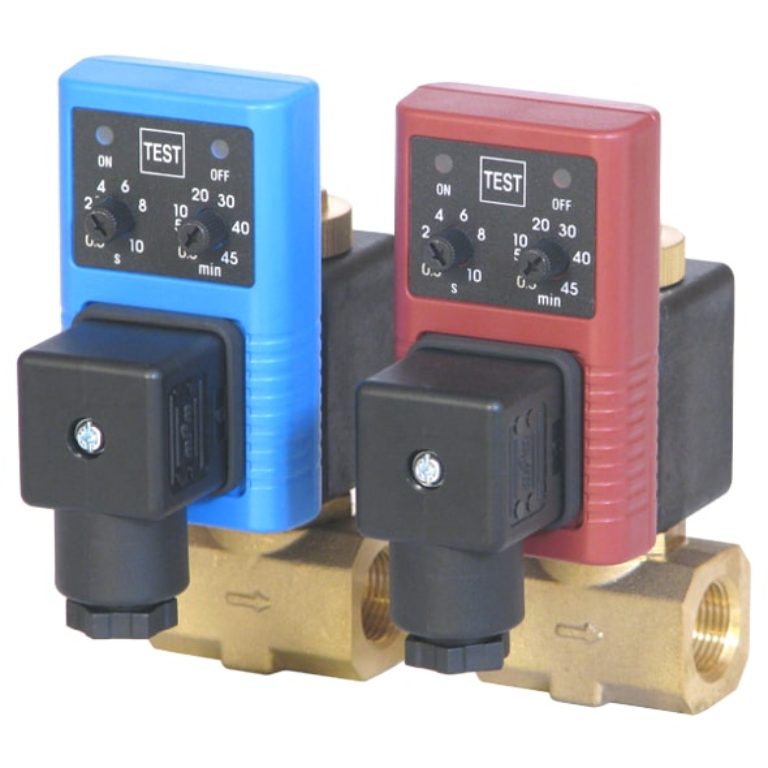

Purga temporizada estándar para el drenaje automático de condensado en sistemas de aire comprimido.

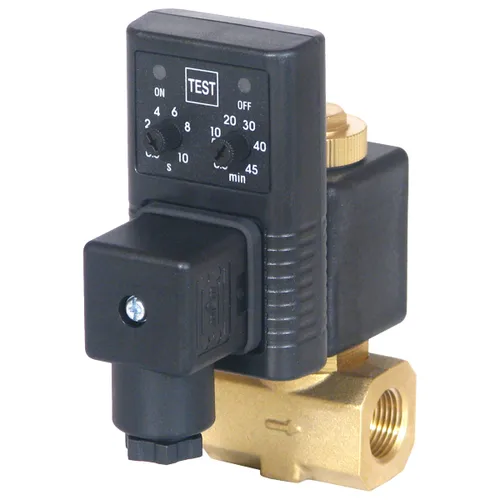

La EZ-1 de JORC es una purga electrónica temporizada diseñada para eliminar automáticamente el condensado acumulado en los sistemas de aire comprimido.
En lugar de depender de la apertura manual de una válvula, la EZ-1 combina una válvula solenoide con un temporizador electrónico que permite programar cuándo y durante cuánto tiempo se realizará cada descarga.
Es una solución sencilla, automática y económica para aplicaciones generales de aire comprimido, especialmente cuando se busca automatizar el drenaje sin incorporar un sistema de detección de nivel.
El aire comprimido contiene humedad y puede transportar partículas y aceite. A medida que el aire se enfría, la humedad se transforma en condensado que puede acumularse en depósitos, filtros, secadores y otros puntos del sistema.
Si no se elimina correctamente, el condensado puede favorecer la corrosión, afectar componentes neumáticos, reducir la vida útil de los equipos y generar problemas de mantenimiento y calidad.
La EZ-1 realiza las descargas de condensado según dos parámetros configurables:
El ciclo se repite automáticamente de acuerdo con la programación seleccionada. De esta manera, el drenaje puede mantenerse automatizado sin que el operario tenga que abrir periódicamente las válvulas de descarga.
Los tiempos pueden ajustarse entre 0,5 y 10 segundos de apertura y 0,5 y 45 minutos entre ciclos, permitiendo adaptar la frecuencia de descarga a las condiciones de la instalación.

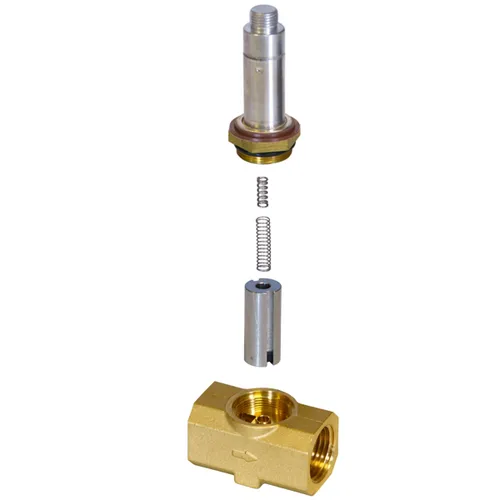

Detalle de los componentes internos de la válvula.
Se puede realizar mantenimiento y recambio de la válvula.
La EZ-1 puede utilizarse para automatizar la descarga de condensado en distintos puntos de una instalación de aire comprimido, como:

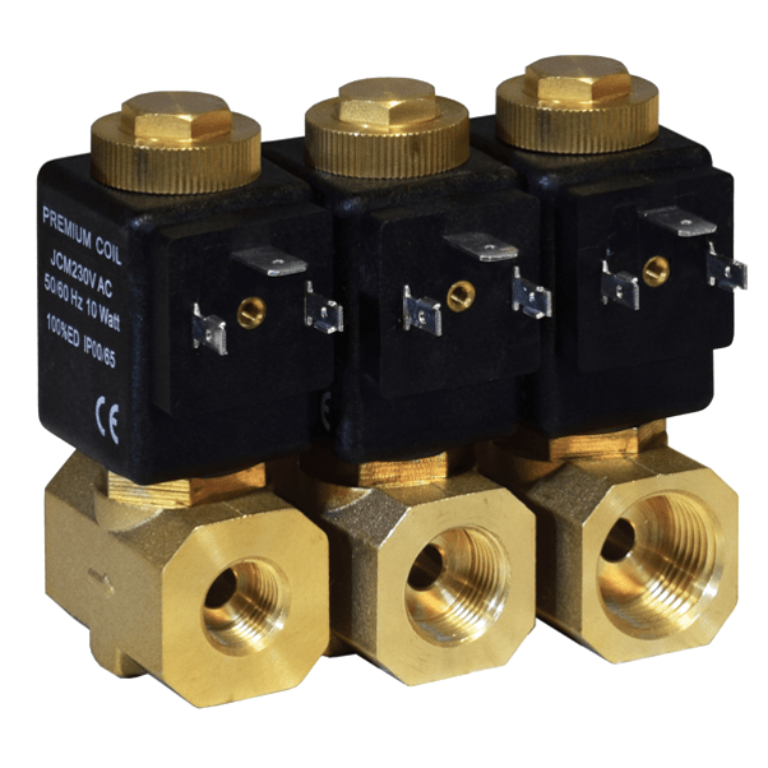

Disponible con conexiones de 1/4″, 3/8″ y 1/2″, según la configuración.
Ofrece simplicidad de conexión sin necesidad de adaptadores.
La EZ-1 es una solución estándar para automatizar el drenaje de condensado mediante ciclos programados.
Cuando la aplicación permite establecer una frecuencia de descarga, ofrece una alternativa simple, compacta, económica y práctica frente al drenaje manual, sin necesidad de incorporar un sistema de detección de nivel.
Para aplicaciones donde la cantidad de condensado varía significativamente o se busca evitar descargas cuando no hay condensado presente, JORC dispone de purgas con detección de nivel y cero pérdida de aire.
| Especificación | EZ-1 |
|---|---|
| Tipo de purga | Temporizada, con válvula solenoide |
| Presión máxima | 16 bar |
| Orificio de descarga | 4,0 mm |
| Tiempo de apertura (ON) | 0,5–10 segundos |
| Intervalo entre ciclos (OFF) | 0,5–45 minutos |
| Alimentación | 24–230 VAC/DC, 50/60 Hz |
| Temperatura del medio | 1–55 °C |
| Temperatura ambiente | 1–55 °C |
| Conexiones | 1/4", 3/8" y 1/2" BSP/NPT |
| Material del cuerpo | Latón |
| Sellos | FPM |
| Conexión eléctrica | DIN 43650-A |
| Grado de protección | IP65 |
La EZ-1 utiliza un temporizador electrónico que controla la apertura y el cierre de una válvula solenoide. Permite programar cuánto tiempo permanece abierta la válvula y cuánto transcurre entre una descarga y la siguiente.
Puede utilizarse para el drenaje automático de condensado en distintos puntos de un sistema de aire comprimido, como depósitos, filtros y secadores, siempre que se respeten las condiciones de instalación y los límites de operación del equipo.
Se regulan dos parámetros: el tiempo de apertura (ON), de 0,5 a 10 segundos, y el intervalo entre descargas (OFF), de 0,5 a 45 minutos. La configuración debe adaptarse a la cantidad de condensado que genera la instalación.

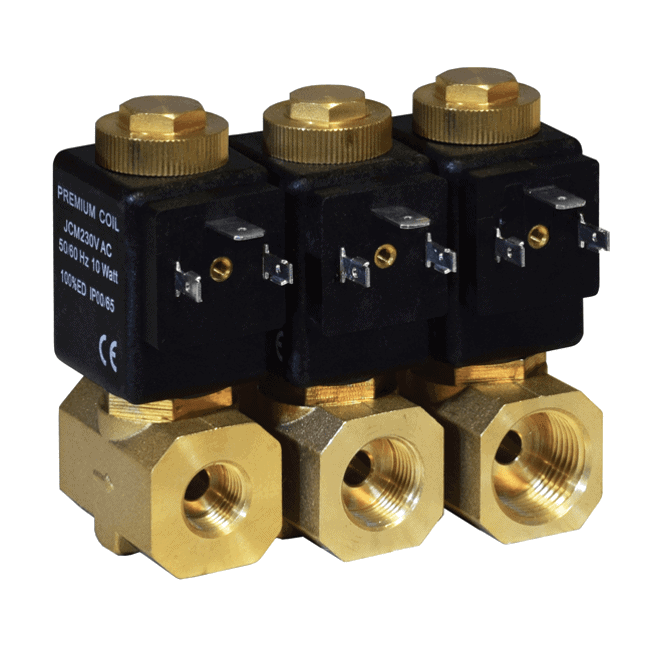

Si se acumula material particulado cuyo tamaño supera el orificio de descarga, la purga puede obstruirse. La EZ-1 cuenta con un orificio de 4 mm que ayuda a prevenir este tipo de bloqueos.
No necesariamente. La válvula de la EZ-1 puede recibir mantenimiento utilizando el kit de mantenimiento correspondiente, sin necesidad de reemplazar la purga completa. Esto permite intervenir sobre los componentes de la válvula cuando requieren revisión o recambio.
La EZ-1 realiza las descargas según intervalos programados, mientras que las purgas con detección de nivel accionan la descarga cuando detectan condensado acumulado. La elección depende de las características de la instalación y de la forma en que se genera el condensado.
Animación del funcionamiento de la EZ-1
