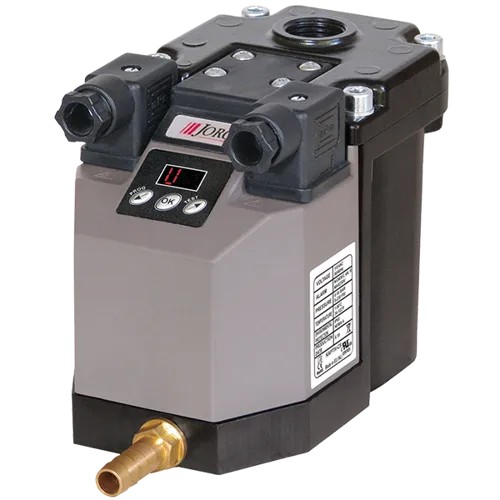

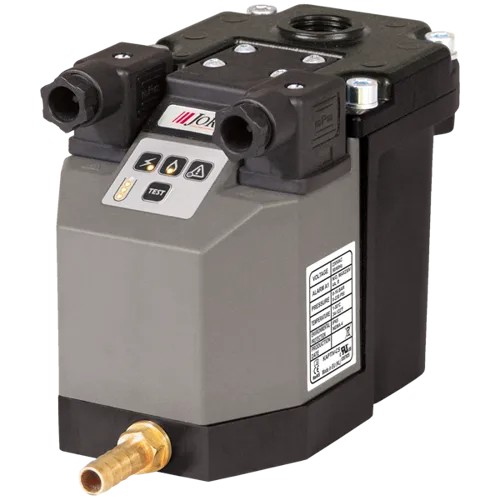

Purga electrónica de nivel con cero pérdida de aire comprimido, para sistemas de hasta 100 m³/min y presiones de hasta 50 bar.
La KAPTIV-CS es una familia de purgas electrónicas capacitivas de nivel, diseñada para eliminar automáticamente el condensado acumulado en sistemas de aire comprimido sin pérdida de aire comprimido. Está disponible en versiones para sistemas de hasta 100 m³/min y, en el caso de la KAPTIV-CS-HP, para presiones de hasta 50 bar.
Su tecnología de detección capacitiva permite identificar la presencia de condensado y accionar electrónicamente una válvula de acción directa únicamente cuando es necesario realizar una descarga. De esta manera, evita las pérdidas de aire asociadas a las purgas que descargan mediante ciclos temporizados.
La familia KAPTIV-CS incorpora una válvula de gran paso, filtro de malla integrado y una construcción robusta de aluminio con recubrimiento EP, diseñada para trabajar con distintos tipos de condensado y facilitar las tareas de mantenimiento.
Según la versión, puede incorporar alarma con contacto libre de potencial, indicador visual del estado de funcionamiento y funciones electrónicas adicionales, como programación digital y sistema anti-air-lock en la KAPTIV-CS-D-LUX.
La familia también puede utilizarse tanto en sistemas con compresores lubricados con aceite como libres de aceite, ofreciendo una solución automática de drenaje orientada a reducir el consumo de aire y los costos operativos.

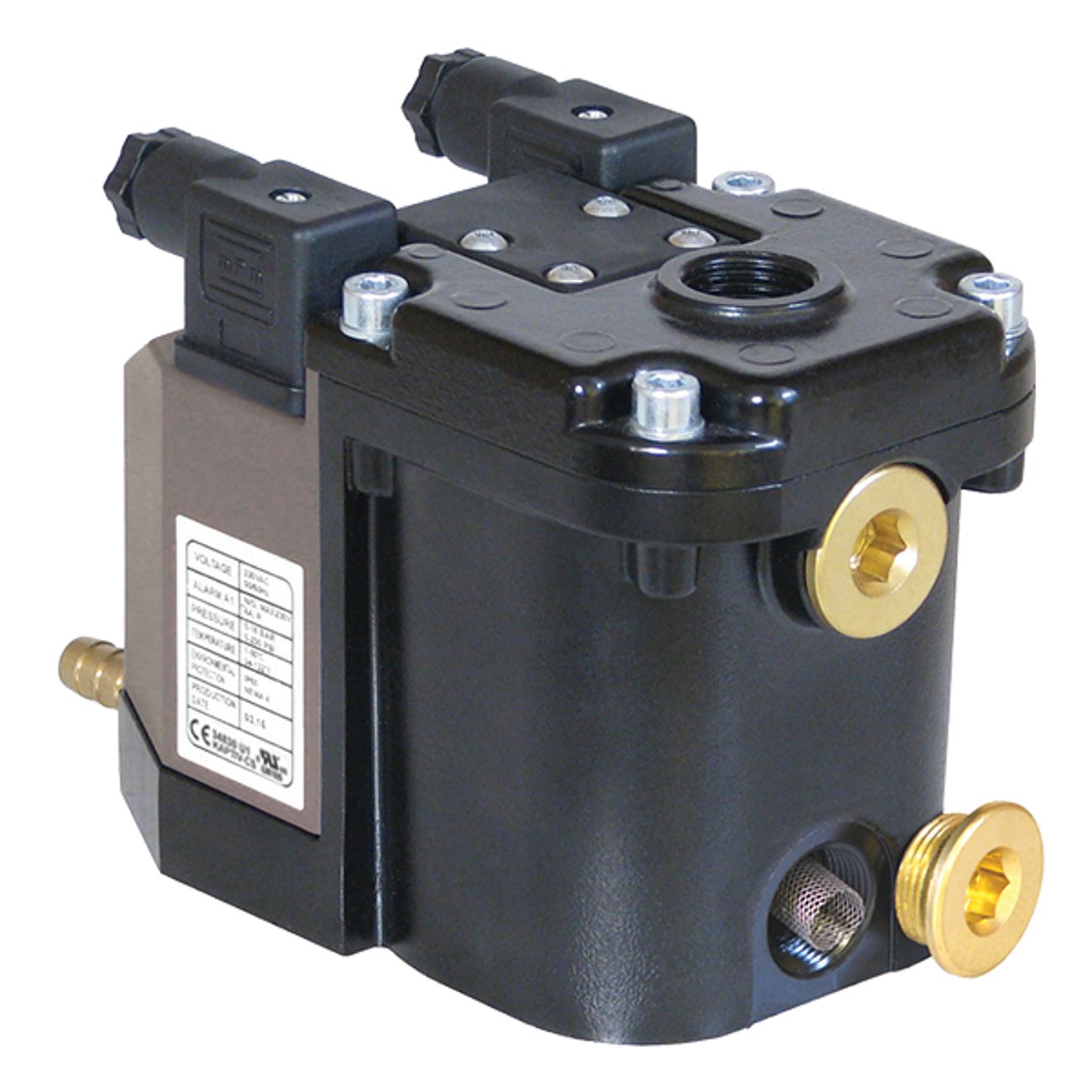

Tres entradas de aire comprimido disponibles.

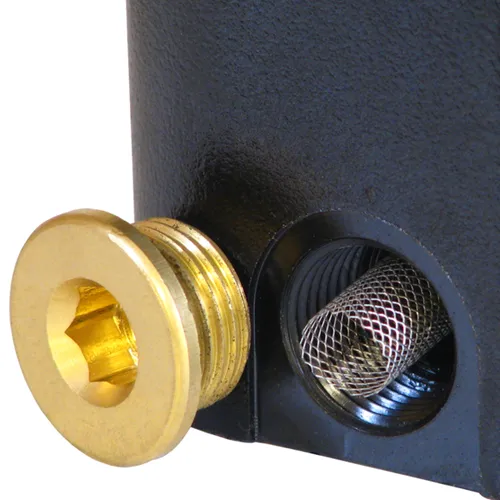

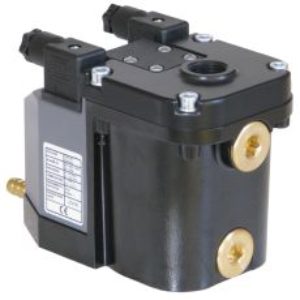

Filtro malla integrado para proteger la descarga de bloqueos.
El aire comprimido contiene humedad y puede transportar partículas y aceite. A medida que el aire se enfría, la humedad se transforma en condensado que puede acumularse en depósitos, filtros, secadores y otros puntos del sistema.
Si no se elimina correctamente, el condensado puede favorecer la corrosión, afectar componentes neumáticos, reducir la vida útil de los equipos y generar problemas de mantenimiento y calidad.
La KAPTIV-CS utiliza un sensor capacitivo para detectar la presencia de condensado dentro de la cámara de la purga. A medida que el condensado se acumula, modifica las propiedades eléctricas del medio y el sensor detecta este cambio.
Cuando se alcanza el nivel de activación, la electrónica acciona la válvula solenoide de acción directa, permitiendo la descarga del condensado a través de su amplio orificio de paso.
Una vez eliminado el condensado, el nivel dentro de la cámara desciende y el sensor detecta nuevamente el cambio. La electrónica desactiva la válvula y la descarga se detiene.
Este funcionamiento permite que la KAPTIV-CS descargue únicamente cuando es necesario, evitando ciclos de apertura preestablecidos y, al mismo tiempo, la pérdida de aire comprimido durante la descarga.
Según la versión, el sistema puede incorporar funciones adicionales como indicador visual de nivel y estado, alarma mediante contacto libre de potencial, programación digital y función anti-air-lock.

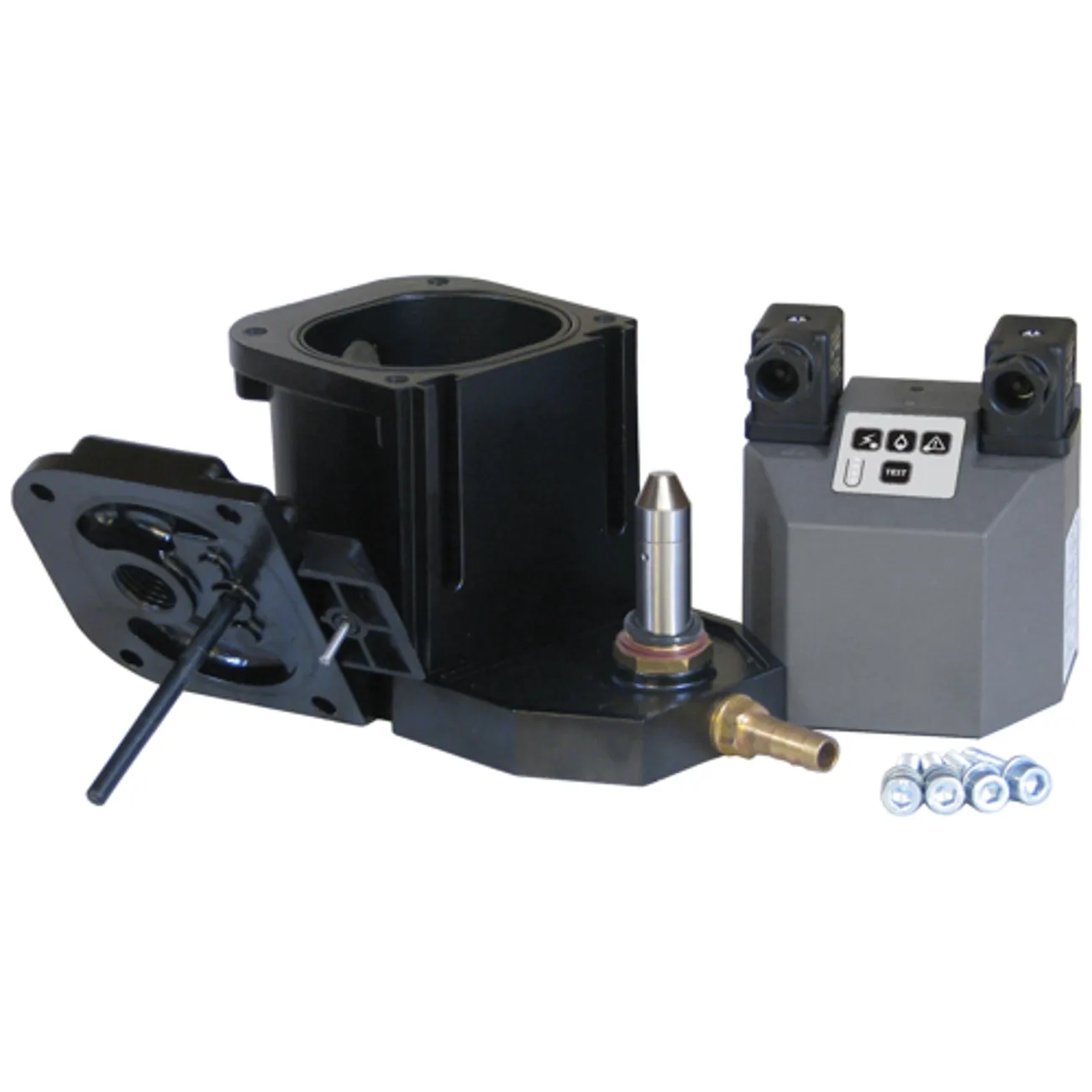

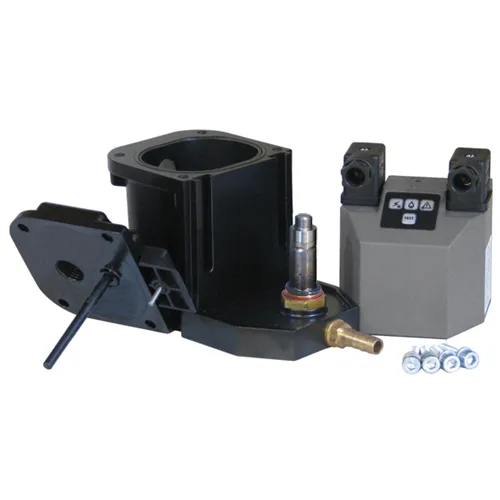

Despiece de la KAPTIV-CS y sus principales componentes.
La KAPTIV-CS está diseñada para eliminar automáticamente el condensado en distintos puntos de los sistemas de aire comprimido, especialmente cuando se busca cero pérdida de aire comprimido y una descarga adaptada a la acumulación real de condensado.
La KAPTIV-CS es una alternativa especialmente adecuada cuando se busca automatizar la eliminación de condensado sin perder aire comprimido. Su detección capacitiva permite que la descarga se produzca en función de la acumulación real de condensado, en lugar de utilizar ciclos de tiempo preestablecidos.
La familia cubre una amplia variedad de instalaciones: desde sistemas convencionales de hasta 100 m³/min hasta aplicaciones de alta presión de 50 bar con la KAPTIV-CS-HP. Además, la posibilidad de elegir entre una versión estándar, una versión con funciones electrónicas avanzadas y una versión para alta presión permite adaptar la solución a las necesidades de cada instalación.
Su construcción robusta, filtro de malla integrado, válvula desmontable y diferentes opciones de entrada completan una solución pensada para reducir el desperdicio de aire comprimido, simplificar el mantenimiento y asegurar una descarga confiable del condensado.

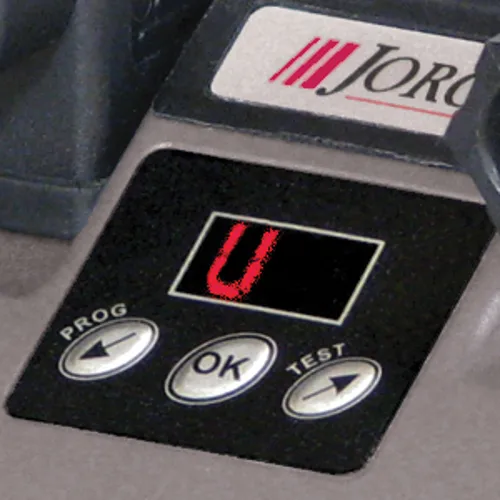

Display digital para visualizar y configurar el funcionamiento de la KAPTIV-CS-D-LUX

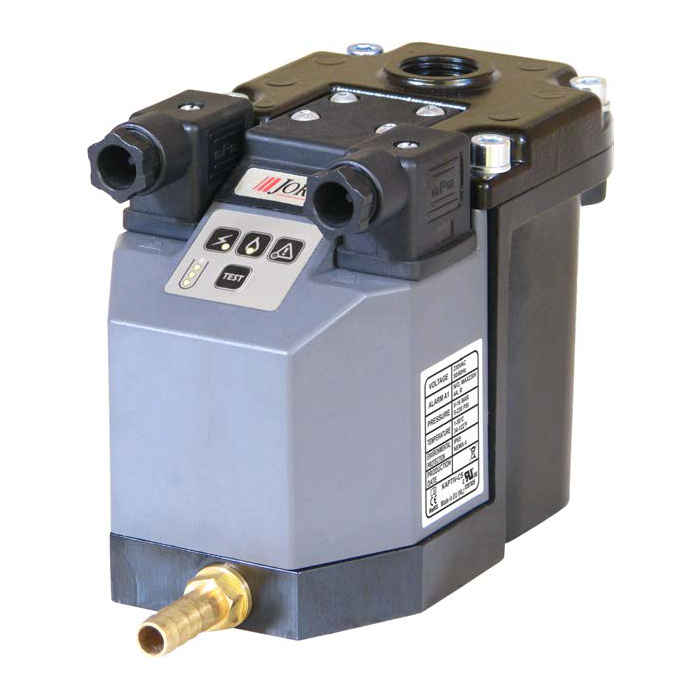

Versión estándar para sistemas de aire comprimido de hasta 100 m³/min y presiones de hasta 16 bar.
Incorpora detección capacitiva de nivel, descarga sin pérdida de aire comprimido, válvula de acción directa, filtro de malla integrado y alarma mediante contacto libre de potencial N/O o N/C.
Es una solución compacta y versátil para aplicaciones generales de drenaje automático de condensado.
Versión con funciones electrónicas avanzadas para un mayor control del funcionamiento de la purga.
Además de las prestaciones de la KAPTIV-CS, incorpora display digital, programación mediante botones táctiles, indicador visual del estado de funcionamiento, función anti-air-lock y opciones de aviso de mantenimiento.
Al igual que la versión estándar, trabaja hasta 100 m³/min y 16 bar, con alarma N/O y N/C mediante contacto libre de potencial.

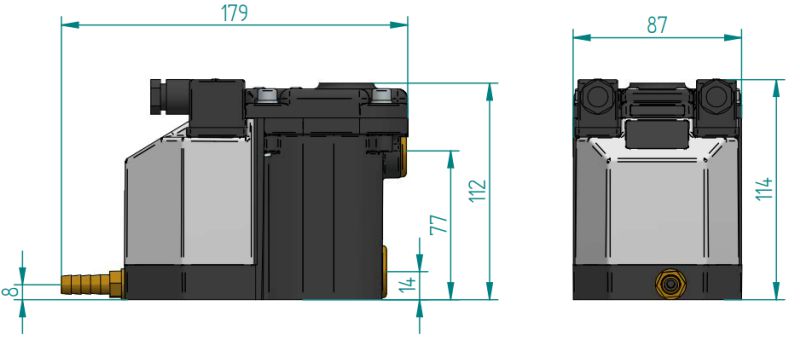

Versión diseñada para aplicaciones de alta presión, con una presión de trabajo de hasta 50 bar (725 psi) y capacidad para sistemas de hasta 100 m³/min.
Mantiene la tecnología de detección capacitiva y la descarga sin pérdida de aire comprimido, incorporando un orificio de 1,8 mm adaptado a las condiciones de alta presión.
También dispone de alarma N/O o N/C, filtro de malla integrado, válvula desmontable y las mismas opciones de alimentación de la familia.
| Característica | KAPTIV-CS | KAPTIV-CS-D-LUX | KAPTIV-CS-HP |
|---|---|---|---|
| Capacidad máx. del compresor | 100 m³/min (3500 CFM) | 100 m³/min (3500 CFM) | 100 m³/min (3500 CFM) |
| Presión de trabajo | 0–16 bar | 0–16 bar | 0–50 bar (0–725 psi) |
| Capacidad máx. de drenaje | 665 l/h a 16 bar | 665 l/h a 16 bar | 120 l/h a 50 bar |
| Temperatura del medio | 1–60 °C | 1–60 °C | 1–60 °C |
| Temperatura ambiente | 1–60 °C | 1–60 °C | 1–60 °C |
| Alimentación | 230 / 115 / 24 VAC, 24 VDC | 230 / 115 / 24 VAC, 24 VDC | 230 / 115 / 24 VAC, 24 VDC |
| Protección | IP65 / NEMA4 | IP65 / NEMA4 | IP65 / NEMA4 |
| Conector | DIN43650-B | DIN43650-B | DIN43650-B |
| Entrada | 1/2" BSP o NPT, 3 opciones | 1/2" BSP o NPT, 3 opciones | 1/2" BSP o NPT, 3 opciones |
| Altura de entrada | 11 cm superior; 7,5 y 1,5 cm lateral | 11 cm superior; 7,5 y 1,5 cm lateral | 11 cm superior; 7,5 y 1,5 cm lateral |
| Salida | 1/4" BSP + espiga de latón para manguera | 1/4" BSP + espiga de latón para manguera | 1/4" BSP + espiga de latón para manguera |
| Válvula | 2/2 de acción directa | 2/2 de acción directa | 2/2 de acción directa |
| Orificio | 4 mm | 4 mm | 1,8 mm |
| Material de sellado | FPM | FPM | FPM |
| Válvula desmontable | Sí | Sí | Sí |
| Filtro de malla integrado | Sí | Sí | Sí |
| Carcasa | Aluminio resistente a la corrosión, recubrimiento EP | Aluminio resistente a la corrosión, recubrimiento EP | Aluminio resistente a la corrosión, recubrimiento EP |
| TEST | Sí | Sí | Sí |
| Alarma visual | LED | LED | LED |
| Alarma | Relé libre de potencial N/O o N/C | Relé libre de potencial N/O o N/C | Relé libre de potencial N/O o N/C |
| Funciones adicionales | — | Display digital, programación, función anti-air-lock y aviso de mantenimiento | — |
No. La KAPTIV-CS utiliza detección capacitiva de nivel para activar la descarga únicamente cuando se acumula condensado, evitando la pérdida de aire comprimido durante el drenaje.
La KAPTIV-CS es la versión estándar para sistemas de hasta 100 m³/min y 16 bar. La KAPTIV-CS-D-LUX incorpora funciones electrónicas adicionales, como display digital, programación, función anti-air-lock y aviso de mantenimiento. La KAPTIV-CS-HP está diseñada para aplicaciones de hasta 50 bar.
Las tres versiones están diseñadas para sistemas de hasta 100 m³/min (3500 CFM). La selección no depende únicamente de la capacidad del compresor, sino también de las condiciones de presión y drenaje de la aplicación.
Sí. La familia KAPTIV-CS puede utilizarse tanto en sistemas con compresores lubricados con aceite como en sistemas con compresores libres de aceite.
La KAPTIV-CS y la KAPTIV-CS-D-LUX trabajan hasta 16 bar. Para aplicaciones de mayor presión, la KAPTIV-CS-HP permite trabajar hasta 50 bar (725 psi).
El filtro de malla retiene partículas y contaminantes presentes en el condensado antes de que alcancen la válvula, ayudando a reducir el riesgo de obstrucciones.
Sí. Las versiones incorporan un contacto libre de potencial N/O o N/C que permite conectar la purga a un dispositivo o sistema de alarma externo.
La purga incorpora un filtro de malla integrado y una válvula desmontable, lo que facilita las tareas de inspección, limpieza y mantenimiento. La frecuencia de servicio dependerá de la calidad y contaminación del condensado de la instalación.
