¿Qué son los Refrigeradores de Tableros de EXAIR?

5 años de garantía

Los Refrigeradores de Tableros EXAIR son equipos compactos diseñados para refrigerar y presurizar gabinetes eléctricos y electrónicos mediante aire comprimido. Incorporan un Tubo Vortex que separa el aire comprimido en dos corrientes: una fría, que ingresa al gabinete para disipar el calor interno, y otra caliente, que se expulsa al exterior.

Además de controlar la temperatura, mantienen una leve presión positiva dentro del tablero, que ayuda a evitar el ingreso de aire exterior, polvo, humedad y otros contaminantes.

Están disponibles en distintas capacidades de refrigeración y configuraciones de protección NEMA 12, 4 y 4X, para adaptarse a diferentes tamaños de gabinetes y condiciones de instalación.

Aplicaciones típicas:

Los Refrigeradores de Tableros EXAIR pueden utilizarse en una amplia variedad de gabinetes eléctricos y electrónicos que requieren control de temperatura y protección frente a contaminantes.

  • Tableros eléctricos y de control: variadores de frecuencia (VFD), controladores, PLC, relés, contactores, fuentes de alimentación, entre otros.
  • Centros de control de motores (CCM): equipos de accionamiento, protección y distribución eléctrica.
  • Máquinas y sistemas CNC: gabinetes de control de máquinas herramienta y sistemas de automatización.
  • Gabinetes de instrumentación: equipos de medición, monitoreo y adquisición de datos.
  • Gabinetes de computación: servidores, equipos informáticos y sistemas electrónicos.
  • Sistemas de vigilancia: cámaras CCTV y equipos de control asociados.
  • Equipos láser: carcasas y gabinetes de control de sistemas láser.
  • Equipamiento industrial especializado: balanzas electrónicas y equipos de control para industrias alimenticias.

Evite el uso de Sistemas de Enfriamiento Poco Eficientes y Peligrosos.

Garantía de 5 años. Consulte por los términos y condiciones.

¿Cómo funcionan los Refrigeradores de Tableros?

Explorá cómo el aire comprimido genera refrigeración para mantener los gabinetes eléctricos protegidos y a una temperatura adecuada.

Esquema de funcionamiento del Refrigerador NEMA 4 EXAIR
PUNTO 01 / 05

Alimentación de aire comprimido

El aire comprimido ingresa a la unidad a través de la conexión de alimentación, dando inicio al proceso de refrigeración.

Seleccioná los puntos de la imagen o utilizá los botones para avanzar.

Ventajas de los Refrigeradores de Tableros de EXAIR

  • Sin partes móviles: reduce el desgaste mecánico y permite un funcionamiento confiable libre de mantenimiento.
  • Sin ventiladores ni filtros de aire ambiente: evita depender de la circulación de aire exterior para refrigerar el gabinete y reduce el riesgo de ingreso de polvo y contaminantes.
  • Refrigeración y presurización simultáneas: controla la temperatura interna y mantiene una presión positiva que ayuda a impedir el ingreso de contaminantes.
  • Instalación rápida y sencilla: se monta directamente sobre el gabinete mediante un orificio de instalación tipo knockout.
  • Funcionamiento confiable en ambientes industriales: mediante todos los modelos disponibles y sus accesorios, permite adaptarse a cualquier ambiente industrial, tanto ligero como exigente, ya sea por temperatura ambiente, contaminantes, o caracterísitcas específicas.
  • Kit de Intermitencia: el termostato y la electroválvula activan e interrumpen el suministro de aire comprimido según la temperatura del gabinete, evitando el consumo continuo cuando no se necesita refrigeración.
  • Amplia variedad de capacidades: diferentes modelos permiten adaptarse a gabinetes con distintos tamaños y cargas térmicas.
  • Funcionamiento de bajo nivel sonoro: niveles inferiores a 75 dBA, según la configuración del equipo.

Comparación de sistemas de refrigeración para tableros eléctricos

Característica Refrigerador EXAIR Aire
Acondicionado
Ventilador con filtro Intercambiador
Aire-Aire
Intercambiador
Aire-Agua
Principio de funcionamiento Aire comprimido y tecnología Vortex Ciclo de refrigeración por compresión Renovación del aire mediante ventilación Transferencia de calor entre dos circuitos de aire separados Transferencia de calor mediante un circuito de agua
Refrigeración por debajo de la temperatura ambiente Sí Sí No No Sí, si el agua está suficientemente fría
Mantiene el gabinete cerrado Sí Sí No Sí Sí
Requiere electricidad en el punto de uso para refrigerar No Sí Sí Generalmente sí Generalmente sí
Requiere aire comprimido Sí No No No No
Requiere suministro de agua refrigerada No No No No Sí
Partes móviles No Sí Sí Depende del diseño Depende del diseño
Filtros de aire ambiente No Según modelo Sí Según diseño Según diseño
Presurización del gabinete Sí No No No No

Nota: Las características indicadas son generales y pueden variar según el fabricante, el modelo y la configuración de cada sistema.

¿Cómo elegir el Refrigerador adecuado?

La selección de un refrigerador para tableros eléctricos depende principalmente de la carga térmica que generan los componentes instalados, la temperatura ambiente, las dimensiones del gabinete y su configuración.

EXAIR dispone de refrigeradores con diferentes capacidades de refrigeración y configuraciones de montaje y protección, que permiten adaptarse a distintos tamaños de tableros y condiciones de funcionamiento.

En AYRFUL analizamos las características de cada instalación para determinar la capacidad de refrigeración necesaria y recomendar el modelo más adecuado para cada aplicación.

Para realizar la evaluación, completá el siguiente formulario con los datos de tu tablero. Nuestro equipo técnico analizará la información y se pondrá en contacto para asesorarte. Además, a continuación del formulario podrá conocer las distintas versiones y configuraciones de los refrigeradores EXAIR, diseñadas para responder a diferentes necesidades de refrigeración, niveles de protección y condiciones ambientales.

Modelos NEMA disponibles

NEMA 12 – IP54:

Diseñados para ambientes industriales generales, ofrecen protección contra el ingreso de polvo, suciedad y goteo de líquidos, incluyendo aceite. Adecuados para instalaciones interiores.

NEMA 4 – IP66:

Para ambientes donde existe exposición al polvo, agua, salpicaduras y condiciones exteriores. Incorporan un sistema de sellado que mantiene la integridad del gabinete cuando el refrigerador no está funcionando.

NEMA 4X – IP66:

Ofrecen la protección de NEMA 4 y están construidos en acero inoxidable, proporcionando resistencia adicional a la corrosión. Especialmente adecuados para industrias alimenticias y ambientes corrosivos.

Modelos Especiales disponibles

Para altas temperaturas – de 52ºC a 93ºC:

Diseñados para refrigerar tableros eléctricos instalados en ambientes con temperaturas elevadas, estos modelos funcionan en condiciones ambientales de entre 52 °C y 93 °C. Son una solución para instalaciones cercanas a hornos, caloventores y otros procesos industriales que generan altas temperaturas, donde los sistemas convencionales de refrigeración pueden presentar limitaciones.

¿Por qué elegir este modelo?

  • Sin circuito frigorífico: no utiliza compresores ni refrigerantes, componentes habituales de los equipos de aire acondicionado.
  • Apto para ambientes de alta temperatura: permite refrigerar tableros en entornos donde los equipos convencionales pueden tener dificultades para funcionar correctamente.
  • Refrigeración localizada: enfría directamente el interior del tablero sin necesidad de acondicionar todo el ambiente de trabajo.
  • Ajustabilidad: el producto cuenta con versión NEMA 12, 4 Y 4X para ajustarse a su aplicación en particular.

Purgas Non-Hazardous – Ambientes con contaminantes:

Ideales para ambientes donde existe riesgo de ingreso de polvo o contaminantes a través de pequeñas aberturas o conductos. Mantienen una leve presión positiva dentro del gabinete incluso cuando el sistema de refrigeración no está funcionando: este sistema provee una leve presión positiva dentro del fabinete, pasando 28 SLPM de aire a través de refrigerador cuando la válvula solenoide se encuentra cerrada. Cuando el termostato detecta altas temperaturas, esta válvula se abre, dejando circular todo el volumen de Aire Comprimido a la presión correspondiente, refrigerando el gabinete completamente.

¿Por qué elegir este modelo?

  • Protección continua contra contaminantes: mantiene una ligera presión positiva incluso cuando la refrigeración no está activa, evitando el ingreso de contaminantes sin detenerse.
  • Menor dependencia de filtros: a diferencia de los sistemas de ventilación, no necesita tomar aire del ambiente y hacerlo pasar por filtros que pueden saturarse y precisar mantenimiento constantemente.
  • Refrigeración y protección máxima: posee una de las protecciones más eficaces combinando el control de temperatura con la prevención del ingreso de polvo y partículas.
  • Ajustabilidad: el producto cuenta con versión NEMA 12, 4 Y 4X para ajustarse a su aplicación en particular.

Acero inoxidable 316:

Fabricados en acero inoxidable 316, estos refrigeradores están destinados a instalaciones donde existe exposición a agentes altamente corrosivos o se requieren materiales con mayor resistencia química. Son especialmente adecuados para industrias alimenticias, farmacéuticas y otros entornos industriales exigentes.

¿Por qué elegir este modelo?

  • Mayor resistencia a la corrosión: el acero inoxidable 316 ofrece una resistencia superior frente a numerosos agentes corrosivos, especialmente en ambientes con presencia de cloruros.
  • Menor acumulación de contaminantes: al no depender de ventiladores ni filtros de aire ambiente, evita introducir aire exterior al tablero durante la refrigeración.
  • Cumplimiento de normativas: al poseer una construcción en inoxidable 316, se encuentra dentro de normativas alimenticias, farmaceúticas y otras industrias exigentes. Reduce la acumulación de contaminantes, permite un lavado exhaustivo y evita fugas de gases, químicos o agua utilizada en métodos convencionales de refrigeración que generarían complicaciones en procesos complejos.
Refrigerador de tableros EXAIR para áreas clasificadas
VERSIONES PARA ÁREAS CLASIFICADAS

¿Necesitás refrigeración para áreas clasificadas o con riesgo de explosión?

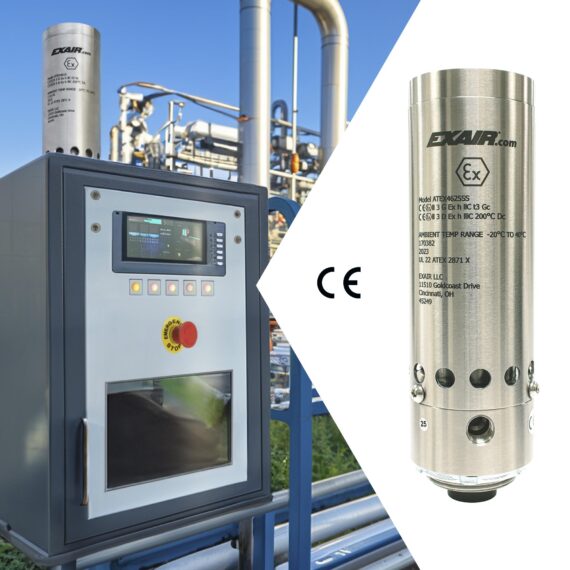

Los refrigeradores de tableros EXAIR también están disponibles en versiones HazLoc y ATEX, diseñadas para instalaciones que requieren equipos con certificaciones específicas para operar en atmósferas potencialmente explosivas.

Accesorios disponibles

Control Electrónico de Temperatura (ETC):

El Control Electrónico de Temperatura (ETC) monitorea continuamente la temperatura interna del tablero y activa automáticamente el Refrigerador EXAIR cuando se necesita refrigeración. El accesorio fue ideado con el objetivo de Ahorrar Aire Comprimido y por lo tanto, Energía Eléctrica, traduciéndose en un ahorro monetario.

Su nueva interfaz digital más cómoda para el usuario permite configurar de manera independiente las temperaturas de encendido y apagado, ofreciendo mayor flexibilidad para controlar el rango de temperatura del gabinete.

¿Cuando conviene elegirlo?

Cuando se busca automatizar la refrigeración y optimizar el consumo de aire comprimido. Permite adaptar el funcionamiento del equipo a las necesidades térmicas de cada instalación, evitando refrigerar cuando no es necesario y evitando reducir la temperatura por debajo del nivel deseado.

Kit de Montaje Lateral

El Refrigerador de Tableros, debido a su construcción, necesita ser instalado verticalmente. Sin embargo, la aplicación y la configuración del sistema no siempre permiten que se instale de esta manera. El kit de montaje lateral permite instalar el Refrigerador EXAIR en uno de los laterales del tablero eléctrico, en lugar de hacerlo en la parte superior. Esta configuración ofrece mayor flexibilidad durante la instalación y permite adaptar el montaje a las características de cada gabinete.

¿Cuando conviene elegirlo?

Cuando existen restricciones de espacio, obstáculos en la parte superior del tablero o condiciones de instalación que dificultan el montaje convencional.

Preguntas frecuentes - FAQ

¿Cómo sé qué refrigerador de tableros necesito?

Para seleccionar el refrigerador adecuado es necesario determinar la carga térmica total del gabinete. Esta depende de dos factores: el calor generado por los componentes instalados en su interior y el calor que ingresa desde el ambiente exterior a través de las paredes del tablero.

En AYRFUL analizamos las características de cada instalación y calculamos la capacidad de refrigeración necesaria para recomendar el modelo más adecuado.

¿Los refrigeradores EXAIR pueden generar condensación dentro del tablero?

En condiciones normales de funcionamiento, el aire frío generado por el refrigerador se expande hasta alcanzar la presión atmosférica y se calienta al absorber el calor del interior del gabinete. Por este motivo, el proceso de refrigeración no genera condensación por sí mismo.

Sin embargo, si ingresa humedad del ambiente exterior al tablero, puede existir riesgo de condensación. Por eso, es importante mantener cerradas las aberturas y entradas de aire que no estén previstas en el diseño del gabinete.

EXAIR también recomienda instalar un filtro separador de 5 micrones en la alimentación de aire comprimido para eliminar el agua condensada presente en la línea.

¿Qué capacidad de refrigeración tienen los refrigeradores de tableros EXAIR?

Los refrigeradores de tableros EXAIR están disponibles con capacidades de refrigeración que van desde 275 hasta 5.600 BTU/h (aproximadamente 81 a 1.641 W).

Para aplicaciones con cargas térmicas superiores, es posible utilizar más de un equipo o combinar varias unidades, según las características de la instalación.

En AYRFUL evaluamos la carga térmica del tablero para determinar la capacidad necesaria.

¿Los refrigeradores EXAIR funcionan con presiones de aire comprimido inferiores a 100 PSIG?

Sí. Los refrigeradores EXAIR pueden funcionar con presiones inferiores a 100 PSIG (6,9 bar), pero su capacidad de refrigeración disminuye a medida que baja la presión de alimentación.

Para obtener el rendimiento especificado, EXAIR recomienda trabajar con una presión de 100 PSIG (6,9 bar) y disponer del caudal de aire comprimido requerido por el modelo seleccionado.

¿Cuál es la temperatura ambiente máxima de funcionamiento?

La temperatura ambiente máxima admitida depende de la versión del refrigerador:

  • NEMA 12, NEMA 4 y NEMA 4X: hasta 51,6 °C.
  • Versión para altas temperaturas: hasta 93,3 °C.

La versión para altas temperaturas está diseñada específicamente para instalaciones donde los refrigeradores convencionales no alcanzan el rango de funcionamiento requerido.

¿De qué materiales están fabricados los refrigeradores EXAIR?

Los materiales de fabricación dependen de la versión:

  • NEMA 12: construcción interna en acero inoxidable y exterior de aluminio.
  • NEMA 4: aluminio.
  • NEMA 4X: acero inoxidable 303, con disponibilidad de versiones fabricadas en acero inoxidable 316.

La elección depende de las condiciones ambientales y del nivel de resistencia a la corrosión requerido por la instalación.

¿Qué diferencia hay entre los refrigeradores NEMA 12, NEMA 4 y NEMA 4X?

Las versiones se diferencian principalmente por el nivel de protección que ofrecen frente a las condiciones ambientales:

  • NEMA 12: para ambientes industriales interiores, con protección frente al ingreso de polvo, suciedad y determinados líquidos.
  • NEMA 4: para instalaciones interiores o exteriores expuestas a salpicaduras y chorros de agua.
  • NEMA 4X: ofrece las mismas prestaciones de protección que NEMA 4, con resistencia adicional a la corrosión.

EXAIR dispone de estas configuraciones para adaptar el refrigerador a las condiciones de cada instalación.
